Che cos'è CDNE nei test EMC?

Astratto

Reti di accoppiamento/disaccoppiamento (CDNEs) svolgono un ruolo fondamentale nei test di compatibilità elettromagnetica (EMC), fornendo un'interfaccia critica tra i ricevitori di interferenze elettromagnetiche (EMI) e le apparecchiature sotto test (EUT). Questa analisi tecnica completa esamina i principi di funzionamento, le specifiche tecniche e le applicazioni pratiche dei CDNE nei moderni sistemi di test EMC. CDNE-M316 Rappresenta un'implementazione specializzata progettata per misurare le caratteristiche di disturbo radio dell'illuminazione elettrica e di apparecchiature simili nell'intervallo di frequenza 30-300 MHz. La questione di cosa sia il CDNE nei test EMC viene affrontata attraverso un'esplorazione dettagliata dei meccanismi di accoppiamento e disaccoppiamento, delle caratteristiche di risposta in frequenza e dei requisiti di conformità agli standard che influenzano l'accuratezza dei test EMC.

Le specifiche tecniche dimostrano CDNE-M316 Capacità e ambito di applicazione, con particolare attenzione alla gamma di frequenza 30-300 MHz ottimizzata per le interferenze delle apparecchiature di illuminazione. Questa ricerca fornisce approfondimenti dettagliati per ingegneri e professionisti EMC sulla tecnologia CDNE, facilitando la selezione consapevole e il corretto utilizzo delle reti di accoppiamento/disaccoppiamento per misurazioni affidabili delle interferenze elettromagnetiche e la verifica della conformità normativa. L'analisi include dati comparativi sulle prestazioni in diversi ambiti applicativi e considerazioni pratiche di implementazione per ambienti di laboratorio.

Principi fondamentali della tecnologia CDNE

1.1 Che cos'è CDNE nei test EMC?

Le reti di accoppiamento/disaccoppiamento (CDNE) rappresentano apparecchiature di prova essenziali nei test di compatibilità elettromagnetica, specificamente progettate per misurare le interferenze radio condotte generate da apparecchiature elettriche ed elettroniche. Comprendere cosa sia una CDNE nei test EMC richiede di esaminare il requisito fondamentale di fornire un'interfaccia controllata tra le apparecchiature di prova e i dispositivi in ​​esame. La tecnologia CDNE consente una misurazione accurata delle caratteristiche di interferenza elettromagnetica, mantenendo al contempo un adeguato isolamento dagli alimentatori ausiliari e dagli strumenti di misura.

La funzione principale di un CDNE comprende due meccanismi primari: l'accoppiamento trasferisce i segnali di disturbo dall'apparecchiatura in prova (EUT) ai ricevitori di misura con caratteristiche di segnale appropriate, mentre il disaccoppiamento isola il sistema di misura dai circuiti di alimentazione e dalle connessioni ausiliarie che potrebbero introdurre errori di misura. I CDNE devono mantenere specifiche caratteristiche di impedenza, come richiesto dagli standard di misura, per garantire che i segnali misurati rappresentino accuratamente le caratteristiche di disturbo radio dei campioni in prova.

Nel contesto dei test EMC, i CDNE facilitano le misurazioni standardizzate dei disturbi condotti, in particolare nella gamma di frequenza da 9 kHz a 30 MHz ed estendendosi a frequenze più elevate come richiesto da applicazioni specifiche. Le moderne implementazioni di CDNE, come CDNE-M316Operano nella gamma di frequenza 30-300 MHz, affrontando lo spettro ad alta frequenza dei disturbi condotti generati dalle moderne apparecchiature di illuminazione. Questa estesa copertura di frequenza affronta le caratteristiche di interferenza elettromagnetica (EMI) delle moderne tecnologie di illuminazione, compresi i sistemi LED con alimentatori switching che generano una significativa attività elettromagnetica che richiede misurazioni adeguate per la conformità normativa.

1.2 Sviluppo storico ed evoluzione tecnica

Lo sviluppo della tecnologia CDNE si è evoluto significativamente di pari passo con il progresso dei sistemi elettronici e la crescente complessità dei requisiti di compatibilità elettromagnetica. I primi test EMC si concentravano principalmente sulle misurazioni delle emissioni irradiate, ma il riconoscimento dei disturbi condotti come problema critico ha portato alla definizione di requisiti specifici per le reti di accoppiamento/disaccoppiamento. L'evoluzione degli standard EMC, in particolare il CISPR 15 per le apparecchiature di illuminazione, ha determinato miglioramenti sostanziali nella progettazione e nelle specifiche prestazionali dei CDNE.

Le moderne implementazioni CDNE, come la CDNE-M316, incorporano topologie di circuiti sofisticate per soddisfare requisiti esigenti, supportando al contempo configurazioni di test automatizzate e una maggiore precisione di misurazione. Queste reti devono mantenere caratteristiche di impedenza precise su ampi intervalli di frequenza, fornendo al contempo un accoppiamento del segnale adeguato e un disaccoppiamento efficace dagli alimentatori ausiliari. CDNE-M316 Dimostra le attuali prassi del settore attraverso il suo design specializzato per applicazioni di apparecchiature di illuminazione, inclusa la copertura di frequenza 30-300 MHz che indica l'ottimizzazione per le caratteristiche spettrali dei disturbi dei dispositivi di illuminazione.

Architettura tecnica e principi di funzionamento

2.1 Implementazione del meccanismo di accoppiamento

La funzione di accoppiamento nei CDNE implementa precisi meccanismi di trasferimento del segnale che consentono ai ricevitori di misura di rilevare disturbi condotti dalle apparecchiature in prova. CDNE-M316 Dispositivi simili impiegano circuiti di accoppiamento basati su condensatori che iniettano segnali di disturbo dalle linee di segnale o dai conduttori di alimentazione dell'EUT nei ricevitori di misura. Questi meccanismi di accoppiamento devono mantenere caratteristiche di impedenza controllate in tutto l'intervallo di frequenza operativa, richiedendo in genere un'impedenza di modo comune di 150Ω con tolleranze specificate come prescritto dagli standard EMC.

Una progettazione efficace dell'accoppiamento considera il comportamento dipendente dalla frequenza degli elementi di accoppiamento, garantendo prestazioni costanti nell'intervallo 30-300 MHz della CDNE-M316Le considerazioni sull'integrità del segnale sono di primaria importanza, poiché i CDNE devono introdurre una distorsione minima preservando al contempo le caratteristiche della forma d'onda dei segnali di disturbo iniettati. Le implementazioni avanzate incorporano condensatori di alta qualità con basse perdite e resistori di precisione per raggiungere questi obiettivi prestazionali su ampie gamme di frequenza. La rete di accoppiamento deve gestire vari tipi di segnale, tra cui alimentazione CA, alimentazione CC e interfacce di segnale, attraverso progetti multicanale che supportano diversi scenari di test.

2.2 Disaccoppiamento tra architettura e prestazioni

La funzione di disaccoppiamento implementa meccanismi di isolamento che impediscono ai segnali di test di influenzare apparecchiature ausiliarie, alimentatori o strumenti di misura. CDNE-M316 Il sistema impiega un disaccoppiamento multistadio, comprendente induttori di modo comune e filtri di linea, per soddisfare i requisiti di isolamento mantenendo al contempo un'adeguata capacità di erogazione di potenza per le apparecchiature in prova. Questi meccanismi di disaccoppiamento devono presentare un'elevata impedenza ai segnali di disturbo sulle interfacce di alimentazione, prevenendo efficacemente la contaminazione delle connessioni ausiliarie da parte del segnale di prova.

L'efficacia del disaccoppiamento varia in base alla frequenza, alle condizioni di carico e alle specifiche configurazioni dei collegamenti ausiliari. La rete di disaccoppiamento deve gestire l'intera corrente operativa dell'apparecchiatura in prova senza saturazione o eccessiva caduta di tensione, il che richiede un'attenta progettazione dei componenti magnetici e un'adeguata selezione del materiale del nucleo. Nei sistemi multifase può verificarsi un disaccoppiamento asimmetrico, che richiede una topologia di circuito bilanciata per garantire prestazioni costanti su tutte le fasi. L'interazione tra le funzioni di accoppiamento e disaccoppiamento rappresenta un aspetto critico nella progettazione, poiché l'ottimizzazione di una funzione non deve compromettere le prestazioni dell'altra nel contesto dei protocolli di test EMC CDNE completi.

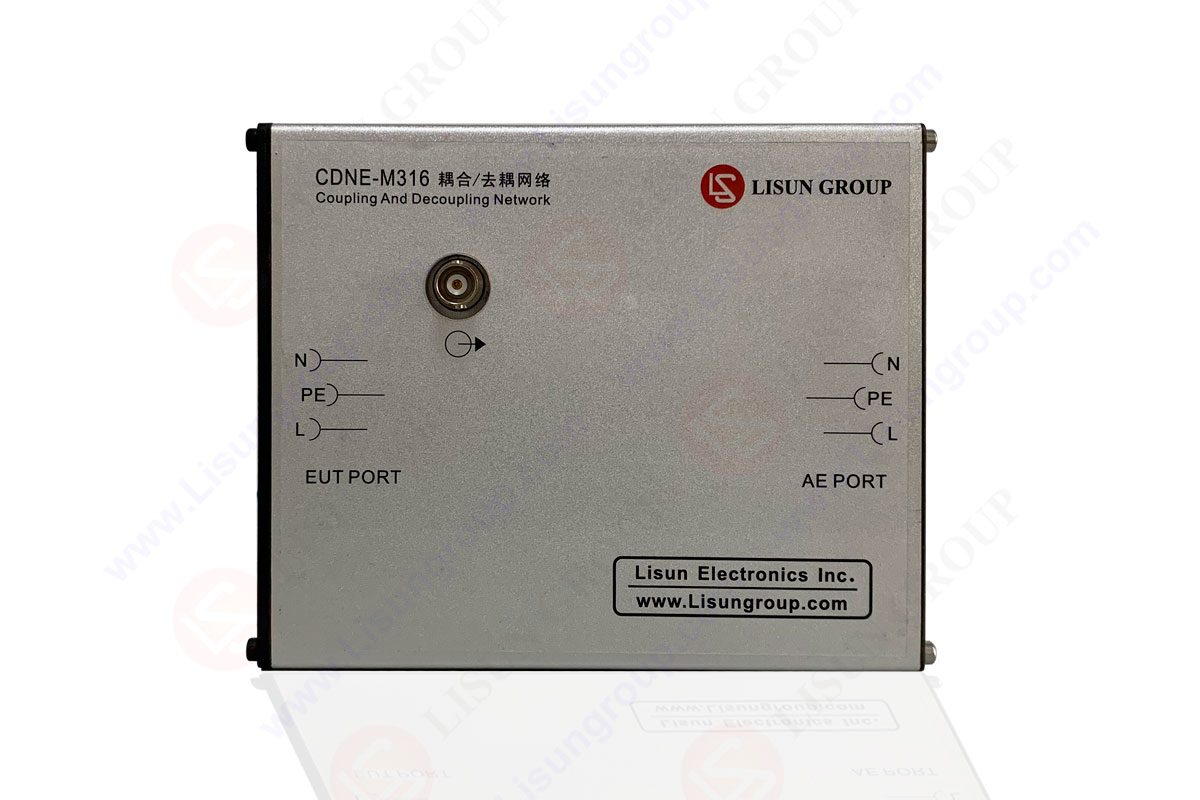

CDNE-M316 Rete di accoppiamento e disaccoppiamento

Specifiche tecniche e parametri di prestazione

3.1 Caratteristiche della risposta in frequenza

La risposta in frequenza del sistema CDNE determina la sua applicabilità in diversi scenari di test e standard. Le moderne implementazioni CDNE includono CDNE-M316 Sono progettati per coprire intervalli di frequenza da 9 kHz a 30 MHz o superiori, affrontando la maggior parte dei fenomeni di disturbo condotto associati alle attuali apparecchiature elettroniche. All'interno di questi intervalli, i fattori di accoppiamento devono essere mantenuti entro tolleranze specificate, presentando in genere deviazioni inferiori a ±1.5 dB rispetto ai valori nominali. Le prestazioni di disaccoppiamento mostrano caratteristiche dipendenti dalla frequenza, con rapporti di disaccoppiamento più elevati generalmente raggiunti alle basse frequenze grazie alla maggiore efficacia dei meccanismi di isolamento induttivo.

Le caratteristiche di risposta di fase influenzano anche la precisione dei test, in particolare per i test di immunità, dove le relazioni temporali tra più segnali di disturbo possono essere critiche. I progetti CDNE di alta qualità mantengono caratteristiche di fase lineari su tutta la loro larghezza di banda operativa, minimizzando la distorsione del segnale e garantendo che le forme d'onda di disturbo che raggiungono l'EUT rappresentino accuratamente i segnali di test previsti. Le caratteristiche di transizione tra le gamme di frequenza devono essere gestite con attenzione per evitare bruschi cambiamenti nelle prestazioni di accoppiamento o disaccoppiamento che potrebbero introdurre incertezza di misura o problemi di ripetibilità nelle applicazioni di test EMC CDNE.

3.2 Caratteristiche di impedenza e adattamento

Le caratteristiche di impedenza rappresentano requisiti fondamentali per le prestazioni dei dispositivi CDNE nelle applicazioni di test EMC. La maggior parte degli standard specifica un'impedenza di modo comune di 150Ω con requisiti di tolleranza tipicamente entro ±20% nell'intervallo di frequenza applicabile. CDNE-M316 Queste caratteristiche di impedenza vengono mantenute grazie a un'attenta selezione dei componenti e all'ottimizzazione della topologia del circuito. L'adattamento di impedenza tra CDNE, apparecchiatura di prova e apparecchiatura in prova influenza la precisione della misurazione, in particolare alle frequenze più elevate dove gli effetti della linea di trasmissione diventano significativi.

Le variazioni di impedenza di carico presentate dalle diverse apparecchiature in prova devono essere gestite senza un significativo degrado delle prestazioni. I moderni sistemi CDNE (Continuous Data Network Environment) integrano reti di stabilizzazione dell'impedenza che mantengono caratteristiche di impedenza costanti in diverse condizioni di carico. Le caratteristiche di impedenza devono rimanere stabili in funzione delle condizioni ambientali, comprese le variazioni di temperatura che potrebbero influenzare i valori dei componenti e le prestazioni del circuito. Nelle implementazioni CDNE più avanzate, possono essere impiegate tecniche di compensazione della temperatura per mantenere caratteristiche di impedenza costanti nell'intervallo di temperature operative, tipicamente comprese tra 0 °C e 50 °C, tipiche degli ambienti di laboratorio.

3.3 Riepilogo delle specifiche tecniche

Tabella 1: Specifiche tecniche di CDNE-M316 Rete di accoppiamento/disaccoppiamento

La tabella 1 presenta le specifiche tecniche di CDNE-M316 Rete di accoppiamento/disaccoppiamento, che dimostra capacità prestazionali complete su parametri chiave. La gamma di frequenza 30-300 MHz affronta i disturbi condotti ad alta frequenza tipici delle moderne apparecchiature di illuminazione. Piena conformità agli standard internazionali, incluso CISPR 15:2018, EN55015e GB17743-2007 Garantisce l'applicabilità globale ai requisiti di test EMC. I parametri tecnici sono ottimizzati per le applicazioni di test delle apparecchiature di illuminazione, pur mantenendo la versatilità per esigenze più ampie di misurazione dei disturbi condotti.

Conformità agli standard e requisiti normativi

4.1 Quadro normativo internazionale

La norma CISPR 15:2018 stabilisce requisiti completi per i test di compatibilità elettromagnetica di apparecchi di illuminazione elettrica e simili. Questa norma specifica i metodi di misurazione e i limiti per le caratteristiche di disturbo radio, richiedendo l'uso di reti di accoppiamento/disaccoppiamento per garantire una misurazione accurata dei disturbi condotti in intervalli di frequenza che in genere vanno da 9 kHz a 30 MHz, con estensioni a frequenze più elevate per determinate applicazioni. CDNE-M316 è specificamente progettato per gestire la gamma di frequenza 30-300 MHz, coprendo lo spettro ad alta frequenza dei disturbi condotti generati dalle moderne apparecchiature di illuminazione.

Lo standard definisce requisiti di prova dettagliati, comprese configurazioni specifiche per reti di accoppiamento/disaccoppiamento, caratteristiche del ricevitore di misura e procedure di prova per vari tipi di apparecchiature di illuminazione. La conformità alla norma CISPR 15:2018 è obbligatoria per molti prodotti di illuminazione in diverse giurisdizioni, rendendo essenziali test accurati basati su CDNE per l'accesso al mercato e l'approvazione normativa. CDNE-M316 soddisfa i requisiti dello standard attraverso le sue specifiche di progettazione, fornendo ai produttori di illuminazione capacità di test che soddisfano i requisiti della metodologia di misurazione internazionale. L'accettazione globale dello standard garantisce che i test utilizzando CDNE-M316 produce risultati comparabili in diversi paesi e regioni.

4.2 Equivalenti standard regionali

Oltre alla norma CISPR 15:2018, CDNE-M316 dimostra la conformità agli standard regionali che implementano o fanno riferimento a standard internazionali all'interno di specifici quadri normativi geografici. EN55015 rappresenta lo standard europeo equivalente per i requisiti di compatibilità elettromagnetica delle apparecchiature di illuminazione, specificando metodi di misurazione equivalenti o identici e limiti di disturbo. La conformità con EN55015 è essenziale per i prodotti di illuminazione venduti nello Spazio economico europeo, che richiedono test basati su CDNE conformi alle specifiche europee. CDNE-M316 soddisfa EN55015 requisiti attraverso la sua progettazione e calibrazione.

GB17743-2007 rappresenta lo standard nazionale cinese per la misurazione delle caratteristiche di disturbo radio dell'illuminazione elettrica e di apparecchiature simili. CDNE-M316 la conformità con GB17743-2007 Garantisce che i prodotti di illuminazione testati con questa apparecchiatura soddisfino i requisiti normativi cinesi in materia di compatibilità elettromagnetica. La coesistenza di questi standard regionali dimostra l'influenza globale del quadro internazionale e la sua importanza per i requisiti di compatibilità elettromagnetica nel settore dell'illuminazione. I produttori che desiderano accedere al mercato in diverse regioni devono assicurarsi che i loro test basati su CDNE siano conformi agli standard regionali applicabili, il che potrebbe richiedere molteplici attività di certificazione.

Implementazione e applicazioni pratiche

5.1 Applicazioni per il collaudo di apparecchiature di illuminazione

La tecnologia CDNE trova la sua principale applicazione nella misurazione delle caratteristiche di disturbo radio dell'illuminazione elettrica e di apparecchiature simili. Questa applicazione si riferisce direttamente all'ambito di applicazione della norma CISPR 15:2018, EN55015e GB17743-2007 Norme che si concentrano sulla compatibilità elettromagnetica dei prodotti di illuminazione. Le apparecchiature di illuminazione, tra cui lampade a LED, apparecchi fluorescenti, reattori, sistemi di controllo dell'illuminazione e prodotti simili, devono dimostrare la conformità ai limiti di disturbo radio per garantire che non interferiscano con le trasmissioni radio, le comunicazioni wireless e altri servizi radio. CDNE-M316 Collabora con i ricevitori EMI per fornire l'interfaccia specializzata necessaria per la misurazione accurata dei disturbi radio condotti.

Test delle apparecchiature di illuminazione utilizzando CDNE-M316 Il test prevede il collegamento del prodotto in esame all'interfaccia CDNE secondo procedure standard, con il CDNE che viene poi collegato a ricevitori EMI per la misurazione. I livelli di disturbo misurati vengono confrontati con i limiti specificati nelle norme applicabili per determinarne la conformità. Questo test è fondamentale per la certificazione del prodotto, la conformità all'accesso al mercato e il controllo qualità nella produzione di illuminazione. CDNE-M316 La progettazione per applicazioni di illuminazione, inclusa la gamma di frequenza 30-300 MHz, indica un'ottimizzazione per le caratteristiche spettrali dei disturbi delle apparecchiature di illuminazione, offrendo potenzialmente una maggiore precisione rispetto alle implementazioni CDNE generiche.

5.2 Integrazione del sistema e configurazione del test

Implementazione efficace di CDNE-M316 nei sistemi di test EMC è necessaria una corretta integrazione con i ricevitori EMI e la considerazione delle prestazioni complessive del sistema di misurazione. La specifica che CDNE-M316 La compatibilità con i ricevitori EMI indica l'utilizzo previsto in sistemi di misurazione coordinati, dove il CDNE fornisce funzioni di accoppiamento e disaccoppiamento, mentre il ricevitore EMI esegue la misurazione e l'analisi del segnale. Le considerazioni relative all'integrazione del sistema includono la garanzia della compatibilità tra le interfacce del CDNE e del ricevitore, l'adozione di pratiche di cablaggio appropriate che mantengano l'integrità del segnale e una corretta messa a terra e schermatura per l'intera configurazione di prova.

Le migliori pratiche di integrazione includono la riduzione al minimo della lunghezza dei cavi tra CDNE-M316 e ricevitori EMI per ridurre gli effetti parassiti che potrebbero influire sulla precisione delle misurazioni ad alta frequenza. Una schermatura adeguata dell'intera catena di misurazione, inclusi CDNE, cavi e contenitore del ricevitore, impedisce che le interferenze elettromagnetiche esterne influenzino le misurazioni. La configurazione di prova deve implementare le disposizioni di messa a terra specificate dalle norme applicabili, che in genere includono connessioni specifiche alla terra di riferimento, alla terra di protezione o ad altri punti di terra per garantire misurazioni coerenti e accurate. La calibrazione del sistema che copre l'intera catena di misurazione fornisce la verifica che l'intero sistema soddisfi i requisiti di precisione per i test di conformità.

5.3 Calibrazione e garanzia della qualità

La calibrazione regolare delle apparecchiature CDNE garantisce che la precisione della misurazione venga mantenuta nel tempo, con intervalli di calibrazione tipici specificati dai produttori o determinati dall'intensità di utilizzo e dall'incertezza di misurazione richiesta nelle procedure di qualità di laboratorio. CDNE-M316 Il processo di calibrazione prevede la misurazione dei parametri prestazionali rispetto a standard di riferimento riconducibili a laboratori di misura nazionali. I certificati di calibrazione risultanti documentano i valori effettivamente misurati rispetto ai requisiti specificati, offrendo agli utenti la certezza dell'accuratezza delle misurazioni e supportando i processi di verifica della conformità.

Un'adeguata manutenzione della calibrazione garantisce che i test basati su CDNE continuino a produrre risultati affidabili e difendibili per tutta la durata di vita dell'apparecchiatura. Le considerazioni relative alla calibrazione includono la verifica della risposta in frequenza, l'accuratezza del fattore di accoppiamento, i parametri di impedenza e l'efficacia del disaccoppiamento. La tracciabilità ai laboratori di misura nazionali garantisce che i risultati della calibrazione possano essere correlati agli standard di misura internazionali, supportando il riconoscimento internazionale dei risultati dei test. La documentazione delle attività di calibrazione deve essere conservata per supportare i requisiti del sistema di gestione della qualità e per fornire la tracciabilità dell'accuratezza delle misurazioni durante l'intero ciclo di vita operativo dell'apparecchiatura.

Considerazioni avanzate e sviluppi futuri

6.1 Criteri di selezione per le apparecchiature CDNE

La selezione di apparecchiature CDNE per applicazioni di test EMC richiede agli ingegneri di valutare attentamente molteplici fattori per garantire prestazioni ottimali ed economicità. Le considerazioni principali riguardano la conformità delle specifiche CDNE ai requisiti delle norme applicabili e alle caratteristiche delle apparecchiature in prova. La capacità di gestione della corrente deve superare la corrente operativa massima dell'EUT con un margine adeguato per gestire le correnti di spunto e le condizioni di sovraccarico temporaneo. La copertura in frequenza dovrebbe comprendere l'intera gamma specificata dalle norme pertinenti, tenendo conto delle esigenze future man mano che le norme si evolvono per affrontare fenomeni ad alta frequenza.

Le opzioni del fattore di accoppiamento e la capacità di regolazione devono supportare i livelli di prova richiesti dagli standard di riferimento senza introdurre attenuatori esterni che potrebbero aumentare l'incertezza di misura. Le configurazioni dei connettori di interfaccia devono essere compatibili con i requisiti di cablaggio delle apparecchiature in prova e fornire adattatori appropriati per connessioni non standard. La reputazione del marchio e le capacità di supporto tecnico meritano di essere prese in considerazione, poiché un accesso affidabile ai servizi di calibrazione, alla documentazione tecnica e alla competenza applicativa può influenzare significativamente l'utilità a lungo termine delle apparecchiature e il costo totale di proprietà. L'analisi del rapporto prezzo-prestazioni dovrebbe bilanciare il costo di acquisto iniziale con l'affidabilità a lungo termine, la stabilità della calibrazione e il potenziale di aggiornamento.

6.2 Incertezza e accuratezza della misurazione

L'incertezza di misura rappresenta un fattore critico nei test EMC basati su CDNE, in particolare per le applicazioni in cui i risultati dei test si avvicinano ai limiti specificati. Le fonti di incertezza di misura nei sistemi CDNE includono le tolleranze dei componenti, le incertezze di calibrazione, le variazioni ambientali e gli errori sistematici nella configurazione del test. CDNE-M316 La progettazione include caratteristiche che minimizzano l'incertezza di misura attraverso la selezione di componenti di precisione, la compensazione della temperatura e una topologia del circuito ottimizzata. La comprensione e la quantificazione dell'incertezza di misura consentono ai laboratori di stabilire margini di sicurezza appropriati nell'interpretazione dei risultati dei test rispetto ai limiti standard.

L'analisi dell'incertezza di misura considera i contributi di tutti gli elementi della catena di misura, incluse le caratteristiche del CDNE, gli effetti del cavo, la precisione del ricevitore e le condizioni ambientali. Le implementazioni CDNE di alta qualità mantengono prestazioni costanti in presenza di variazioni ambientali, tra cui temperatura, umidità e condizioni elettromagnetiche. La documentazione dei budget di incertezza di misura e la tracciabilità della calibrazione supportano l'accettazione normativa dei risultati dei test e facilitano il riconoscimento internazionale delle attività di certificazione. I sistemi CDNE avanzati possono integrare funzionalità di stima dell'incertezza che forniscono una valutazione in tempo reale della precisione di misura durante l'esecuzione del test.

6.3 Tendenze future nella tecnologia CDNE

L'evoluzione della tecnologia CDNE continua a progredire per affrontare le nuove sfide nei test di compatibilità elettromagnetica. Le capacità ad alta frequenza stanno diventando sempre più importanti, poiché le nuove tecnologie di comunicazione wireless e le interfacce digitali ad alta velocità generano disturbi condotti a frequenze superiori a 30 MHz. Le implementazioni CDNE avanzate stanno integrando una copertura di frequenza che si estende fino a 300 MHz e oltre per soddisfare questi requisiti emergenti. Un'altra tendenza è rappresentata dalle capacità di misurazione integrate, con i CDNE di nuova generazione che incorporano funzioni di monitoraggio integrate che forniscono la verifica in tempo reale dei livelli di accoppiamento, dell'efficacia del disaccoppiamento e di altri parametri critici durante l'esecuzione del test.

Le funzionalità di controllo e calibrazione digitali supportano le procedure di verifica automatizzate, riducendo la necessità di apparecchiature di misura esterne e semplificando i processi di garanzia della qualità. La tendenza verso la strumentazione di test definita via software sta influenzando la progettazione CDNE, con reti di accoppiamento programmabili in grado di adattarsi a diversi standard e scenari di test tramite aggiornamenti del firmware senza modifiche hardware. La connettività avanzata, che include interfacce Ethernet, USB e wireless, facilita l'integrazione con i moderni sistemi di test automatizzati e le funzionalità di monitoraggio remoto. Questi sviluppi, nel loro complesso, migliorano la versatilità, la precisione e l'efficienza dei test EMC CDNE per soddisfare i requisiti in continua evoluzione dei sistemi elettronici.

6.4 Analisi comparativa e ottimizzazione delle prestazioni

Tabella 2: Confronto delle prestazioni tra i diversi ambiti applicativi

La Tabella 2 fornisce un'analisi comparativa delle prestazioni delle implementazioni CDNE in diversi domini applicativi. Le applicazioni per apparecchiature di illuminazione richiedono la gamma di frequenza 30-300 MHz caratteristica di CDNE-M316, affrontando le specifiche caratteristiche spettrali delle moderne tecnologie di illuminazione. Le applicazioni di elettronica di consumo si concentrano in genere sulla gamma 9 kHz-30 MHz specificata dalla norma IEC 61000-4-6. Le applicazioni automobilistiche richiedono correnti nominali più elevate e una copertura di frequenza estesa per far fronte ad ambienti elettromagnetici complessi. Le apparecchiature mediche richiedono caratteristiche di accoppiamento precise per soddisfare i rigorosi requisiti della norma IEC 60601-1-2. Le applicazioni industriali richiedono robuste capacità di gestione della corrente per il collaudo di apparecchiature ad alta potenza.

Conclusione

Le reti di accoppiamento/disaccoppiamento rappresentano componenti fondamentali nelle moderne infrastrutture di test EMC, consentendo una valutazione precisa delle caratteristiche di disturbo elettromagnetico su diversi prodotti elettronici. Questa analisi completa ha chiarito i principi di funzionamento, le specifiche tecniche e le considerazioni ingegneristiche per CDNE implementazione nei laboratori di prova EMC. La questione di cosa sia il CDNE nei test EMC è stata affrontata attraverso un esame dettagliato dei meccanismi di accoppiamento e disaccoppiamento, delle caratteristiche di risposta in frequenza e dei requisiti di conformità agli standard che influenzano l'accuratezza dei test e la conformità normativa.

La comprensione della tecnologia CDNE consente agli ingegneri di ottimizzare la precisione dei test, migliorare la ripetibilità delle misurazioni e aumentare l'efficienza dei programmi di conformità elettromagnetica. Con l'evoluzione continua dei sistemi elettronici in termini di complessità e frequenze operative, la tecnologia CDNE deve progredire per affrontare le nuove sfide nella verifica della compatibilità elettromagnetica. Gli sviluppi futuri probabilmente amplieranno la copertura di frequenza, miglioreranno l'integrazione con i sistemi di test automatizzati e incorporeranno funzionalità intelligenti che migliorano la precisione della calibrazione e la praticità d'uso. I principi fondamentali stabiliti dagli standard attuali forniscono una solida base per questi progressi, garantendo al contempo la continua armonizzazione delle pratiche di test EMC CDNE nei mercati internazionali e nei settori industriali.
