Un'adeguata verifica delle prestazioni dell'illuminazione è fondamentale per la sicurezza, l'efficienza e l'accettazione del prodotto in base alle normative del mercato globale. Goniofotometria è di fondamentale importanza nel processo, in quanto offre un'analisi dettagliata della distribuzione e dell'intensità luminosa mediante l'ausilio di uno strumento di misurazione dell'intensità luminosa altamente controllato, in grado di acquisire dati fotometrici direzionali. Gli standard fotometrici internazionali si basano su questo approccio, poiché riportano le prestazioni di un apparecchio di illuminazione in un contesto reale e non su ipotesi di laboratorio non realizzate.
La soluzione alle normative sull'illuminazione non si limita all'intensità di una sorgente luminosa in un punto specifico. Piuttosto, si considerano la distribuzione della luce nello spazio, la sua efficienza nell'illuminare aree target produttive e i suoi effetti sul comfort visivo. La goniofotometria consente la valutazione semplicemente ruotando l'apparecchio di illuminazione o il rilevatore attorno a valori angolari impostati e misurando l'intensità in ciascuna posizione. I dati ottenuti costituiscono la base della documentazione di conformità nel quadro normativo globale.

Relazione tra standard fotometrici e misurazione della luce angolare

I requisiti fotometrici sono specificati in termini angolari di distribuzione dell'intensità luminosa secondo standard internazionali, come CIE, IEC o standard regionali. Questi standard presuppongono che l'emissione luminosa dipenda dalla direzione e che la variazione debba essere misurata con precisione. La goniofotometria è in realtà concepita per soddisfare questa esigenza, misurando l'intensità luminosa in base a un angolo.
La goniofotometria, inoltre, a differenza dei test semplificati che presuppongono un'emissione simmetrica o uniforme, cattura le asimmetrie ottiche delle lenti, del riflettore, del diffusore e della geometria dell'alloggiamento. Questo è particolarmente rilevante per le moderne sorgenti luminose a LED, dove in molti casi la progettazione della luce viene eseguita utilizzando un sistema ottico complesso per creare i pattern luminosi desiderati. Gli standard di conformità fanno riferimento a file fotometrici creati utilizzando misurazioni goniofotometriche, rendendo quindi questo approccio un passaggio obbligatorio piuttosto che un'aggiunta facoltativa.

Come i dati goniofotometrici supportano la verifica normativa

Gli enti normativi utilizzano dati standardizzati in fotometria per garantire che i prodotti non superino gli standard di servizio e sicurezza. Le determinazioni goniofotometriche producono curve di distribuzione dell'intensità luminosa che descrivono il comportamento della luce in ogni direzione. Sulla base di tali dati, gli ingegneri elaborano i principali parametri di conformità, tra cui il flusso luminoso totale, l'angolo del fascio luminoso, l'angolo di taglio e i massimi di intensità luminosa.
Questi parametri vengono confrontati con quelli normativi. Nell'illuminazione stradale, ad esempio, le norme stabilite indicano i valori minimi e massimi di intensità luminosa a un dato angolo per evitare l'abbagliamento e garantire al contempo un'illuminazione adeguata. Le leggi sulla luce possono stabilire la portata massima delle luci verso l'alto per limitare l'inquinamento luminoso. La goniofotometria fornisce i dati grezzi che possono essere utilizzati per eseguire correttamente questi confronti.
Poiché le posizioni angolari sono spesso menzionate nelle norme, la misurazione goniofotometrica è l'unico modo per ottenere la risoluzione richiesta per indicare la conformità. Le altre procedure non sono così dettagliate come dovrebbero essere per consentirne l'accettazione normativa.

Geometria di misura standardizzata e ripetibilità

Nei test di conformità non è richiesta solo l'accuratezza, ma anche la ripetibilità. I ​​sistemi goniofotometrici rispettano geometrie di misura specifiche, in modo che i risultati siano ripetibili in altri laboratori. La dimensione del passo angolare, la distanza tra l'apparecchio di illuminazione e il rilevatore e gli assi di rotazione sono tutti standardizzati con un livello minimo di variazione.
Un buon goniofotometro avrà un buon allineamento e controllo del movimento per garantire che ogni misura angolare corrisponda alla direzione di interesse. Qualsiasi variazione aggiungerebbe incertezza alle informazioni, il che potrebbe creare conflitti di conformità.
La ripetizione è un problema di particolare importanza per i prodotti sottoposti a test ripetuti durante lo sviluppo o in lotti di produzione. Standard goniofotometrici regolari consentono agli ingegneri di verificare le modifiche progettuali in modo imparziale e di garantire che i margini di progettazione non vengano ridotti.

Integrazione con formati di file fotometrici internazionali

Nel caso della documentazione di conformità, è consuetudine consegnare file di informazioni fotometriche standardizzate. Alcuni formati come i file IES, EULUMDAT e CIE si basano direttamente su misurazioni goniofotometriche. Questi file sono i file di intensità angolare utilizzati da progettisti illuminotecnici, enti regolatori e organismi di certificazione per ricreare situazioni di illuminazione reali.
Questi formati sono supportati dalla goniofotometria, che produce set di dati angolari completi anziché misurazioni parziali. I dati di misura vengono quindi elaborati dal software, trasformati e standardizzati in file, senza errori di interpolazione. Questa connessione immediata tra documentazione e misurazione renderà i risultati più affidabili e faciliterà la revisione normativa.
Questi formati di file senza input goniofotometrico sarebbero imprecisi per effettuare simulazioni significative e test di conformità.

Rispondere ai requisiti di abbagliamento e comfort visivo

Diversi standard fotometrici globali prevedono parametri di abbagliamento e comfort psicologico. Le intensità luminose ad angolo elevato possono risultare fastidiose o pericolose, soprattutto sulle strade e sul posto di lavoro. Queste emissioni ad angolo elevato vengono rilevate con grande precisione utilizzando la goniofotometria.
I dati goniofotometrici mostrano l'intervallo angolare di un oggetto in cui un apparecchio di illuminazione supera i limiti di abbagliamento specificati in una norma illuminotecnica. Prima della certificazione completa, gli ingegneri sono quindi in grado di regolare i materiali ottici per eliminare le emissioni indesiderate. Questa misura attiva evita la costosa riprogettazione successiva ai test normativi.
I dati direzionali sono essenziali per calcolare le misure di comfort visivo, il che potrebbe spiegare perché la goniofotometria è uno strumento di conformità e non analitico.

Supportare le dichiarazioni di efficienza energetica e prestazioni

I requisiti di efficienza energetica solitamente misurano l'efficienza di un apparecchio di illuminazione in relazione alla conversione di energia elettrica in luce utilizzabile. Le misurazioni goniofotometriche aiutano a determinare la proporzione di luce emessa utilizzata per l'illuminazione funzionale rispetto alla quantità di luce dispersa nell'ambiente circostante.
Grazie alla distribuzione angolare, gli enti regolatori saranno in grado di determinare il modo in cui un prodotto presenta la luce nel punto di necessità. Questo aiuta a rispettare le normative e le etichette di efficienza energetica. La goniofotometria rende quindi le prestazioni direttamente correlate agli obiettivi di sostenibilità.
Questo processo risulta vantaggioso per i produttori, poiché i dati goniofotometrici vengono utilizzati per ottimizzare la progettazione ottica e migliorare la conformità e la competitività sul mercato.

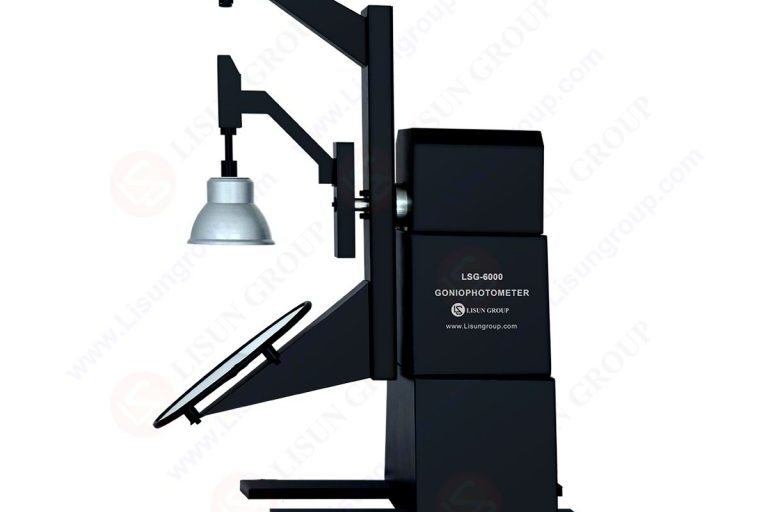

Figura: Goniofotometria

Calibrazione e tracciabilità per la sicurezza della conformità

La conformità alle normative richiede un'accuratezza di misura tracciabile. I sistemi goniofotometrici sono calibrati rispetto a sorgenti luminose e rilevatori di riferimento, le cui misurazioni sono collegate a standard nazionali o internazionali. Tale tracciabilità garantisce l'applicazione di dati fotometrici effettivi e non distorsioni strumentali nella rendicontazione dei dati.
Test di calibrazione: verifica della sensibilità del rilevatore, della precisione del posizionamento angolare e della stabilità del sistema. Nel caso in cui i rapporti di prova vengano esaminati dalle autorità di conformità, viene utilizzata una calibrazione tracciabile per garantire l'attendibilità dei risultati. Sistemi forniti dal produttore come LISUN si basano inoltre sul principio di supportare la calibrazione quotidiana senza interrompere i processi di laboratorio per preservare l'integrità delle misurazioni nel tempo.

Ruolo della goniofotometria nell'accesso al mercato globale

Le merci esportate verso i mercati esteri devono soddisfare diverse normative, la maggior parte delle quali ha in comune i principi fotometrici. La goniofotometria offre ai produttori la possibilità di produrre un unico set di dati di alta qualità, utilizzabile per presentare una varietà di richieste di conformità.
Le aziende non devono ripetere le misurazioni in ogni mercato, ma utilizzano la goniofotometria standardizzata e universalmente accettata. Ciò consente di risparmiare sui costi dei test, abbreviare il processo di certificazione dei prodotti e semplificarne il lancio sul mercato. Questo approccio diventa quindi un'interfaccia tra lo sviluppo ingegneristico e le certificazioni.

Conclusione

Goniofotometria Svolge un ruolo fondamentale nel dimostrare la conformità agli standard fotometrici internazionali, in quanto determina dati accurati sull'intensità luminosa direzionale attraverso uno strumento efficiente per la misurazione dell'intensità luminosa. La sua capacità di acquisire distribuzioni angolari complete facilita i controlli normativi, i test di abbagliamento, i test di efficienza energetica e la redazione di report standardizzati. I moderni prodotti di illuminazione non erano determinabili in assenza di misurazioni goniometriche conformi agli standard globali.
Aziende come LISUN Stiamo continuando a sviluppare questa tecnologia, il che significa che i laboratori sono in grado di soddisfare con sicurezza requisiti normativi ancora più severi. Grazie al continuo sviluppo dei criteri di illuminazione e all'innovazione ottica, la goniofotometria rimane uno dei pilastri di una progettazione illuminotecnica conforme, sicura ed efficiente.
