Ricerca sulla misurazione del flusso luminoso e sul rilevamento integrato dei parametri optoelettrici di varie sorgenti luminose.

Introduzione

Con l'ammodernamento del settore dell'illuminazione e le normative sempre più stringenti in materia di efficienza energetica, la precisione e la stabilità dell'emissione luminosa sono diventate fattori chiave di competitività per i prodotti di illuminazione. Il lumen (lm) è l'unità di misura legale del flusso luminoso, che rappresenta la quantità totale di luce visibile emessa da una sorgente luminosa per unità di tempo. Misurazione del lume È la base fondamentale per valutare la luminosità, l'efficienza luminosa e il grado di efficienza energetica. Le apparecchiature di prova tradizionali presentano carenze quali precisione insufficiente, scarsa compatibilità e bassa coerenza dei dati, che non consentono di soddisfare i requisiti di rilevamento di massa di diverse sorgenti luminose, tra cui lampade a risparmio energetico, lampade HID e lampade a LED.

Integrato con spettrometro CCD ad alta precisione, sfera integratrice monoblocco e unità di misurazione professionale dei parametri elettrici, il LISUN LPCE-2(LMS-9000) Il sistema può completare simultaneamente la misurazione della cromaticità, della fotometria e dei parametri elettrici, coprendo tutte le principali sorgenti luminose. I suoi risultati di prova sono conformi agli standard internazionali e nazionali come CIE177, LM-79-19 e GB/T 24824, fornendo una soluzione integrata per misurazione del lume e valutazione completa della qualità dei parametri.

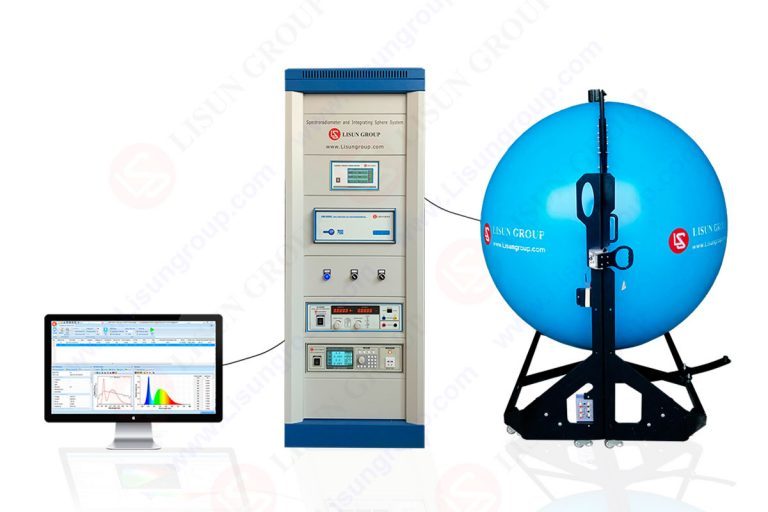

Spettrofotometro LPCE 2 (LMS 9000) e sistema di test integrato della sfera

Principio e base standard della misurazione del lume

Principio fondamentale della misurazione del lume
Il flusso luminoso è la grandezza fisica ottenuta ponderando il flusso radiante di una sorgente luminosa con la funzione di efficienza luminosa spettrale dell'occhio umano V(λ), con l'unità di misura del lumen (lm). misurazione del lumeLa sfera integratrice raccoglie la radiazione ottica a tutto campo della sorgente luminosa. Lo spettrometro analizza la distribuzione spettrale e calcola i principali parametri fotometrici, tra cui il flusso luminoso totale, l'efficienza luminosa e la potenza radiante.

Sistema di standard di prova
Il sistema si conforma rigorosamente ai seguenti standard per garantire l'autorità di misurazione del lume:
· XNUMX€ Standard fotometrici: CIE-84 Misurazione del flusso luminosoIESNA-LM-63-2
· XNUMX€ Standard di cromaticità: CIE13.3, CIE177, ANSI-C78.377
· XNUMX€ Standard specifici per i LED: LM-79-19, LM-79-24, LM-80, GB/T 24824
· XNUMX€ Normativa sull'efficienza energetica: Regolamento (UE) 2019/2015 ErP - Requisiti per l'etichettatura di efficienza energetica

Sistema di prova e schema sperimentale

Composizione del sistema di prova
Configurazione principale di LISUN LPCE-2(LMS-9000):
· XNUMX€ LMS-9000C spettrometro CCD ad alta precisione
· XNUMX€  Sfera integratrice monoblocco (IS-1.5MA/IS-0.3M)
· XNUMX€ Analizzatore digitale di parametri elettrici, alimentatore CA/CC
· XNUMX€ Sorgente luminosa standard, fibra ottica e contenitore standard
· XNUMX€  Software di controllo bilingue in cinese e inglese, compatibile con Windows 7 fino a Windows 11, con driver USB certificato.

Parametri tecnici chiave

Campioni di prova e procedura

Campioni di prova: lampade a risparmio energetico, lampade fluorescenti, lampade HID (lampade al sodio ad alta pressione, lampade al mercurio ad alta pressione), lampade fluorescenti a catodo freddo, varie sorgenti luminose a LED (lampadine, moduli, COB).
Procedura di prova:
· XNUMX€ Preriscaldare e calibrare l'apparecchiatura con una verifica standard della sorgente luminosa;
· XNUMX€ Installa il campione e mantienilo in funzione in modo stabile per 30 minuti;
· XNUMX€ Inizio misurazione del lumee contemporaneamente raccogliere il flusso luminoso, l'efficacia luminosa, la temperatura del colore, l'indice di resa cromatica, la potenza e il fattore di potenza;
· XNUMX€ Eseguire la correzione dell'autoassorbimento e la compensazione della temperatura;
· XNUMX€ Esportare LM-79 Rapporto di prova standard e archivio dei dati sperimentali.

Risultati delle misurazioni del flusso luminoso e parametri optoelettrici di diverse sorgenti luminose

Dati di prova di sorgenti luminose tipiche

Analisi dei risultati
· XNUMX€ Coerenza della misurazione del flusso luminoso: la sfera integratrice monoblocco riduce notevolmente gli errori di giunzione. Con una linearità fotometrica di ±0.5%, la deviazione standard relativa di test ripetuti con sorgenti luminose multiple è inferiore all'1%.
· XNUMX€  Confronto dell'efficienza luminosa: i prodotti a LED raggiungono generalmente un'efficienza luminosa superiore a 110 lm/W, che è superiore alle sorgenti luminose tradizionali. Le lampade HID hanno un flusso luminoso elevato ma una resa cromatica inferiore.
· XNUMX€  Stabilità cromatica: i LED presentano una deriva della temperatura di colore inferiore all'1.5% e un valore Ra > 90, risultando adatti a scenari di illuminazione di alta qualità.
· XNUMX€  Parametri elettrici: Il sistema rileva in modo sincrono tensione, corrente, armoniche e fattore di potenza, soddisfacendo pienamente i requisiti per l'applicazione dell'etichetta di efficienza energetica.

Vantaggi del sistema e valore applicativo

• Misurazione del lume ad alta precisioneIl sensore CCD refrigerato e il design a bassa luce diffusa garantiscono una precisione a gamma completa sia per sorgenti luminose a bassa potenza che ad alta potenza.
· XNUMX€  Compatibilità con diverse sorgenti luminose: supporta le tradizionali lampade a scarica di gas e l'illuminazione a stato solido, consentendo un rilevamento versatile e riducendo i costi di test.
· XNUMX€  Conformità agli standard: il sistema può generare direttamente LM-79, LM-80 e report di certificazione ErP, adattabili all'esportazione globale e al rilevamento delle certificazioni.
· XNUMX€  Affidabilità a lungo termine: supporta il test di mantenimento del flusso luminoso LM-82 e può essere abbinato a una sfera integratrice a temperatura controllata e a un sistema di ispezione della temperatura multicanale.

Conclusione

Con misurazione del lume come funzione principale, il LISUN LPCE-2(LMS-9000) Il sistema realizza il rilevamento automatico e integrato dei parametri optoelettrici per lampade a risparmio energetico, lampade fluorescenti, lampade HID, lampade fluorescenti a catodo freddo e lampade a LED. I suoi indicatori, tra cui lunghezza d'onda, temperatura di colore, flusso luminoso e coordinate cromatiche, raggiungono un livello avanzato a livello internazionale, soddisfacendo pienamente gli standard globali e i requisiti di certificazione. In quanto piattaforma di test efficiente, stabile e ad alta precisione per la ricerca e sviluppo aziendale, il controllo qualità della produzione e le ispezioni di terze parti, il sistema ha un grande valore ingegneristico per il miglioramento della qualità dei prodotti di illuminazione e la promozione della standardizzazione industriale.
