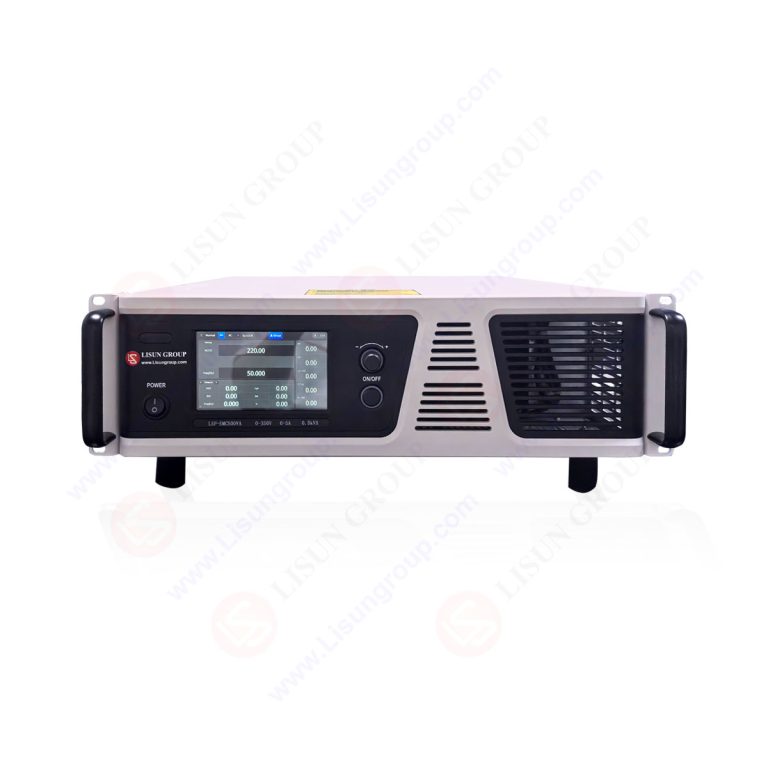

Sistema di alimentazione per test CA/CC programmabile

Il sistema di alimentazione per test CA/CC programmabile LSP-EMC500VA adotta la tecnologia SPWM avanzata, la tecnologia di elaborazione digitale DSP e la tecnologia di alimentazione con switch ad alta potenza, raggiungendo livelli avanzati nazionali e internazionali nel campo dell'alimentazione CA. Questa serie di alimentatori è adatta per prodotti commerciali generali, settore dell'elettronica di potenza, settore dell'elettronica aeronautica, applicazioni militari e test normativi. Possono essere utilizzati per eseguire test dal banco di laboratorio alle unità di produzione su larga scala.

Il sistema di alimentazione per test CA/CC programmabile LSP-EMC500VA offre un'eccellente qualità di uscita della potenza. Può fornire ingressi di alimentazione precisi per carichi CA, carichi CC e carichi di raddrizzatori offrendo opzioni di uscita di alimentazione CA, CC e CA+CC. È in grado di simulare vari disturbi di potenza come picchi di tensione, abbassamenti di tensione, cortocircuiti e fluttuazioni di tensione. Inoltre, può generare forme d'onda con componenti armoniche o interarmoniche per simulare forme d'onda di potenza distorte.

In termini di misurazione, l'alimentatore di prova LSP-EMC500VA utilizza la tecnologia all'avanguardia di elaborazione del segnale digitale (DSP) per fornire una misurazione accurata e rapida dei parametri di potenza e delle armoniche. Queste misurazioni includono la tensione quadratica media (Vrms), la corrente quadratica media (Irms), la potenza reale (Ture Power), la frequenza (Hz), il fattore di potenza (PF), il fattore di cresta della corrente (CF) e la misurazione della corrente del 40° ordine. componenti armoniche.

L'alimentatore di prova LSP-EMC500VA utilizza la tecnologia di modulazione della larghezza di impulso (PWM), che gli consente di fornire la capacità di fornire 6 volte la corrente di picco, rendendolo lo strumento di prova ideale per misurare le correnti di picco. Questa serie di alimentatori di prova AC consente di impostare gli angoli di accensione e spegnimento della forma d'onda per testare le correnti di picco e il tempo di mantenimento dell'uscita. Consente inoltre di impostare i tassi di variazione di tensione e frequenza per scansionare l'intervallo delle specifiche di ingresso del dispositivo in prova.

L'alimentatore di prova LSP-EMC500VA, con le sue forme d'onda programmabili multifunzionali, consente agli utenti di eseguire test secondo IEC 61000-4-11, IEC 61000-4-13, IEC 61000-4-14 e IEC 61000-4-28. Inoltre, l'impedenza di uscita programmabile, se combinata con un analizzatore di potenza, consente test di conformità con normative come IEC 61000-3-2 e IEC 61000-3-3 per la limitazione della corrente armonica e lo sfarfallio. L'alimentatore di prova LSP-EMC500VA è ampiamente utilizzato per il test di pre-conformità.

Specifica:

Utilizzo:
1. Funzionalità di misurazione estese
L'alimentatore di prova LSP-EMC500VA è in grado di misurare tensione, corrente, potenza attiva, potenza apparente, potenza reattiva, fattore di potenza, fattore di cresta della corrente, corrente di picco e corrente di picco. Utilizza la tecnologia DSP avanzata per misurare armoniche di corrente fino al 40° ordine. Ciò rende l'LSP-EMC500VA non solo un alimentatore ma anche un analizzatore di potenza.

Schermata di prova LSP-EMC500VA

2. Simulare l'interferenza dell'ingresso di alimentazione
Oltre all'uscita di tensione stabile e alla frequenza programmabile, l'alimentatore di prova LSP-EMC500VA ha anche una potente capacità di simulare varie condizioni di interferenza dell'alimentatore. La modalità di uscita a gradini e la modalità di uscita a impulsi forniscono un metodo semplice e conveniente per eseguire variazioni di uscita a passo singolo o continue. Queste variazioni possono essere innescate da operazioni interne o da eventi esterni. Grazie a questa funzionalità, diventa semplice simulare condizioni di interferenza dell'alimentazione CA quali fluttuazioni di tensione, picchi istantanei e interruzioni a breve termine.

La modalità sequenza migliora questa capacità di gestire forme d'onda più complesse. Fino a 100 sequenze forniscono diverse condizioni iniziali e possono emettere qualsiasi forma d'onda controllando il volume e la corrente continua.

Modalità impulsiva

Modalità Step

Modalità sequenza

3. Impedenza di uscita programmabile
L'alimentatore di prova LSP-EMC500VA consente agli utenti di programmare l'impedenza di uscita. Il circuito di controllo del feedback di corrente fa sì che la tensione di uscita vari al variare del carico. Questa funzionalità è applicabile alle condizioni di test che richiedono un'impedenza di uscita speciale. Può funzionare con LISUN Misuratore di potenza digitale LS8930 (3 fasi) per eseguire test di pre-conformità sulle armoniche e sullo sfarfallio IEC61000-3-2 e IEC61000-3-3. Fornisce agli utenti un metodo semplice ed efficace per modificare l'impedenza di riferimento.

Test dello sfarfallio della tensione IEC61000-3-3

4. Fattore d'onda della corrente ad alto rendimento e controllo dell'angolo iniziale
L'alimentatore di prova LSP-EMC500VA presenta un elevato fattore di cresta della corrente di uscita (CF massimo=6), fornendo una potenza transitoria sufficiente. Il controllo programmabile dell'angolo di avvio/arresto consente all'alimentatore di prova LSP-EMC500VA di funzionare eccezionalmente bene durante i test di sovracorrente.

Elevato fattore d'onda della corrente in uscita e controllo dell'angolo di partenza

5. Test di simulazione della variazione della frequenza della tensione secondo IEC61000-4-11, IEC61000-4-14 e IEC61000-4-28

L'alimentatore di prova LSP-EMC500VA Supporta i test di variazione della frequenza di tensione secondo i test di pre-conformità IEC61000-4-11, IEC61000-4-14 e IEC61000-4-28.

Test di immunità ai buchi di tensione, alle brevi interruzioni e alle variazioni di tensione IEC61000-4-11

Test di immunità alle fluttuazioni di tensione IEC61000-4-14

IEC61000-4-28 Variazione del test di immunità alla frequenza di alimentazione

6. Sintesi armonica e interarmonica
Le sorgenti CA tradizionali consentono agli utenti solo di sovrapporre il contenuto armonico in un multiplo intero della forma d'onda distorta. Lo standard IEC 61000-4-13 richiede non solo forme d'onda armoniche ma anche simulazione interarmonica. Ciò significa che i multipli non interi del contenuto armonico devono essere sovrapposti alla frequenza fondamentale. L'alimentatore di prova LSP-EMC500VA utilizza la tecnologia DSP avanzata per sintetizzare forme d'onda armoniche e interarmoniche. Con l'aiuto del software per PC, è possibile generare forme d'onda di distorsione armonica non periodica per ottenere test conformi alla norma IEC 61000-4-13.

IEC61000-4-13 Armoniche, test di immunità alle interarmoniche

Misura armonica

Forma d'onda del simulatore di interarmoniche

Sintetizzare

Editor della forma d'onda utente

7. Amplificazione della forma d'onda arbitraria
L'alimentatore di prova LSP-EMC500VA è in grado di amplificare le forme d'onda CA+CC generate da un generatore di forme d'onda arbitrarie. Può essere utilizzato per simulare le forme d'onda fornite dalla fonte di alimentazione principale sul campo.

Genera forma d'onda di potenza arbitraria
