Applicazione e analisi dei parametri ottici-colorati dello spettrometro portatile nel test di lampade a LED, lampade a bulbo e lampioni stradali

Astratto
Con l'evoluzione del settore dell'illuminazione verso l'alta efficienza e l'intelligenza, le prestazioni ottiche e cromatiche di lampade a LED, lampadine e lampioni sono diventate un indicatore fondamentale per la misurazione della qualità del prodotto. Lo spettrometro portatile, grazie alla sua portabilità e all'elevata precisione, si è affermato come dispositivo chiave per i test in loco e il controllo qualità. Questo articolo prende in esame Lisun LMS-6000 Spettrometro portatile come oggetto di ricerca, elabora sistematicamente i suoi principi tecnici e parametri fondamentali e conduce un'analisi approfondita dei suoi scenari applicativi e dei punti chiave operativi testando oltre 20 parametri ottico-colorati (come illuminamento (0.1-500,000 lx ± 0.1 lx), E (Fc), Ee (W/m²), temperatura di colore correlata (CCT), indice di resa cromatica (CRI), TM-30 (Rg, Rf)) per tre tipici prodotti di illuminazione: lampade a LED, lampade a bulbo e lampioni stradali. Verificato da dati di test effettivi in ​​una tabella, questo spettrometro portatile può soddisfare le esigenze di test in loco di diversi prodotti di illuminazione, fornendo un supporto tecnico accurato ed efficiente per il controllo qualità nel settore dell'illuminazione.

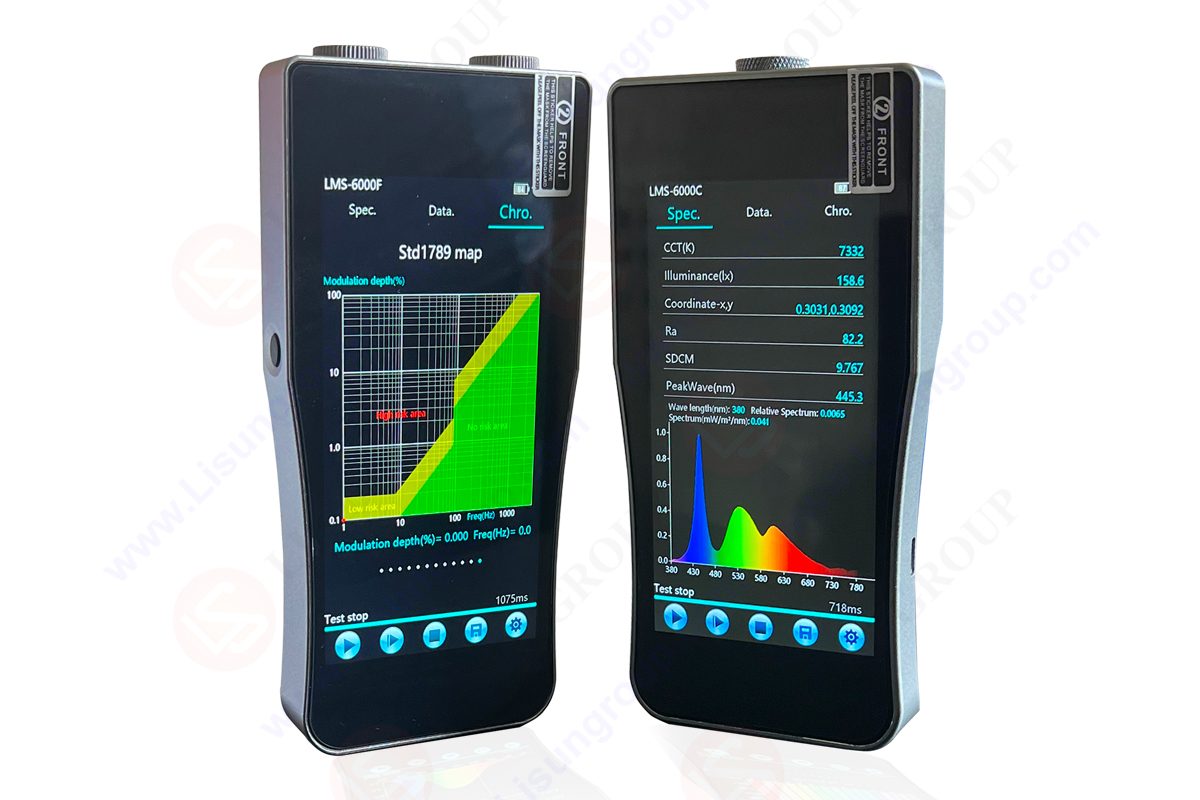

LMS-6000 Spettroradiometro CCD portatile

1. introduzione
Le prestazioni ottiche e cromatiche dei prodotti di illuminazione influiscono direttamente sull'esperienza visiva, sull'efficienza energetica e sulla sicurezza d'uso: le lampade a LED devono garantire prestazioni stroboscopiche e una resa cromatica di qualità, le lampade a bulbo richiedono un controllo costante della temperatura di colore e i lampioni stradali devono rispettare i limiti di uniformità dell'illuminamento e di pericolosità per la luce blu. Sebbene gli spettrometri da laboratorio tradizionali offrano un'elevata precisione, le loro grandi dimensioni e la dipendenza da alimentatori fissi li rendono inadatti per scenari in loco come le ispezioni di lampioni stradali esterni e il campionamento delle linee di produzione.

L'avvento degli spettrometri portatili risolve questo problema. Integrando un sistema ottico miniaturizzato, un rilevatore CCD ad alta sensibilità e una batteria a lunga durata, possono acquisire rapidamente dati a spettro completo delle sorgenti luminose in loco. LMS-6000 spettrometri portatili in serie sviluppati da Lisun Grazie al sistema spettroscopico CT cross-asimmetrico a fuoco lungo, alla precisione della lunghezza d'onda di ±0.5 nm e alla capacità di funzionamento continuo di 20 ore, le apparecchiature Electronic Technology sono diventate di uso comune nel settore dell'illuminazione. Coprono completamente il test di oltre 20 parametri ottici e cromatici richiesti per lampade a LED, lampadine e lampioni, offrendo una soluzione completa per la ricerca e sviluppo del prodotto, il controllo qualità della produzione e l'accettazione ingegneristica.

2. Principi tecnici e parametri fondamentali di Lisun LMS-6000 Spettrometro portatile
2.1 Principi tecnici
Migliori Lisun LMS-6000 Lo spettrometro portatile adotta un sistema spettroscopico CT asimmetrico incrociato a fuoco lungo. Scompone la luce composita della sorgente luminosa in uno spettro continuo attraverso un reticolo, quindi converte il segnale ottico in un segnale elettrico tramite un rivelatore CCD lineare. Dopo la conversione AD a 16 bit e l'elaborazione dei dati, fornisce in uscita la distribuzione di potenza spettrale e i parametri ottico-colorati derivati. Questo sistema spettroscopico può ridurre efficacemente la luce parassita (<0.015% a 600 nm e <0.03% a 435 nm), garantendo l'accuratezza della misurazione sia per segnali luminosi deboli (come i lampioni stradali notturni) che per segnali luminosi intensi (come le lampade a LED industriali). Allo stesso tempo, il tempo di integrazione regolabile (da 0.1 ms a 5 s) può adattarsi alle esigenze di test di sorgenti luminose transitorie e stabili.

2.2 Parametri tecnici principali
I parametri di questo spettrometro portatile coprono l'intera gamma di requisiti dei test di illuminazione, con i seguenti indicatori chiave:
• Prestazioni spettrali: intervallo di lunghezza d'onda di 380-780 nm (le versioni speciali possono essere estese a 200-950 nm, ad esempio, LMS-6000UV è 200-400 nm), precisione della lunghezza d'onda di ±0.5 nm, risoluzione di ±0.2 nm e intervallo di scansione di ±0.1 nm, garantendo la finezza dei dati spettrali;
• Intervallo dei parametri ottico-colore: illuminamento da 0.1 a 500,000 lx (±0.1 lx), temperatura di colore correlata da 1,500 K a 100,000 K (precisione ±0.6%), indice di resa cromatica da 0 a 100.0 (precisione ±(0.3%rd±0.3)) e precisione delle coordinate di cromaticità di ±0.005, che può quantificare accuratamente l'intensità della luce, la temperatura di colore e la capacità di resa cromatica della sorgente luminosa;
• Portabilità e durata della batteria: dimensioni di 135 mm × 80 mm × 23 mm (circa le dimensioni di un telefono cellulare), batteria al litio ricaricabile da 4000 mAh per 20 ore di funzionamento continuo e capacità di archiviazione da 8 GB in grado di salvare 100,000 report di test, adattandosi a test a lungo termine in ambienti esterni e di produzione;
• Funzioni estese: diverse versioni supportano esigenze personalizzate, come LMS-6000F con test stroboscopici (misurazione della profondità di modulazione), LMS-6000B con test di rischio della luce blu retinica (conforme a GB/T20145) e LMS-6000P con parametri di illuminazione dell'impianto (PAR, PPFD), che coprono test multi-scenario.

3. Applicazione di Lisun LMS-6000 Spettrometro portatile per testare tre tipi di prodotti di illuminazione
3.1 Test delle lampade a LED: attenzione alle prestazioni stroboscopiche e alla resa cromatica
I principali rischi per la qualità delle lampade a LED (come i faretti da incasso e i pannelli luminosi per interni) sono la stroboscopia (che può causare affaticamento visivo) e la scarsa resa cromatica (che compromette la riproduzione dei colori). Lo spettrometro portatile deve concentrarsi sul test dei seguenti parametri:
• Parametri stroboscopici: utilizzare il LMS-6000F versione per testare la profondità di modulazione a una frequenza di 10-1000 Hz, che dovrebbe essere conforme allo standard IEEE 1789 (profondità di modulazione stroboscopica a bassa frequenza <8%);
• Parametri di resa cromatica: testare l'indice di resa cromatica CRI (Ra) e TM-30 (Rg, Rf). Tra questi, Ra dovrebbe essere ≥80 (standard di illuminazione per interni), Rg (scala dell'area del gamut) dovrebbe essere vicino a 100 (garantendo la copertura del colore) e Rf (scala di fedeltà del colore) dovrebbe essere ≥85 (restituendo il colore reale degli oggetti);
• Spettro e temperatura del colore: analizzare la lunghezza d'onda di picco della luce blu dei LED (solitamente 440-460 nm) attraverso lo spettro per evitare una luce blu eccessiva; la temperatura del colore correlata (CCT) deve essere controllata tra 3000 K (luce bianca calda) e 6500 K (luce bianca fredda) per soddisfare le esigenze di diversi scenari.
• Punti operativi chiave: in una camera oscura, allineare la sonda dello spettrometro portatile direttamente con la superficie di emissione luminosa della lampada a LED a una distanza di 1 m (simulando la distanza di utilizzo effettiva). Un singolo test richiede meno di 1 secondo, consentendo di ottenere rapidamente la forma d'onda stroboscopica e i dati dei sottoelementi dell'indice di resa cromatica (R1-R15), identificando i difetti di resa cromatica delle lampade a LED (come un basso R9 (rosso saturo)).

3.2 Test delle lampade a bulbo: attenzione alla coerenza della temperatura del colore e alla tolleranza del colore
Le lampadine per uso domestico devono garantire la coerenza della temperatura di colore nella produzione di massa (evitando differenze di colore tra le lampade dello stesso lotto). Lisun LMS-6000 Lo spettrometro portatile può concentrarsi sui test:
• Coordinate cromatiche e tolleranza del colore: individuare la posizione del colore della sorgente luminosa tramite le coordinate x,y. La tolleranza del colore (SDCM) deve essere ≤3 (standard di prodotto di prima classe) per garantire che la deviazione del colore delle lampade a bulbo dello stesso lotto sia invisibile a occhio nudo;
• Differenza di colore totale e differenza di luminanza: testare la differenza di colore totale (ΔE) ≤1.5 ​​e la differenza di luminanza (ΔL*) ≤1.0 tra diverse lampadine per evitare "luminosità non uniforme" e "incoerenza del colore" dopo l'installazione;
• Deviazione rosso-verde e deviazione giallo-blu: quantificare il grado di dominante di colore della sorgente luminosa. La deviazione rosso-verde (a*) dovrebbe essere prossima a 0 (nessuna dominante rosso/verde), e la deviazione giallo-blu (b*) dovrebbe essere prossima a 0 (nessuna dominante giallo/blu) per garantire il comfort visivo.
• Punti operativi chiave: in un laboratorio a temperatura ambiente (25°C), installare la lampada a bulbo in un portalampada standard. La sonda dello spettrometro portatile è a 0.5 m di distanza (simulando lo scenario di utilizzo desktop). Testare continuamente 10 campioni dello stesso lotto. Grazie alla funzione integrata di "analisi dei dati di lotto" dello strumento, calcolare automaticamente il tasso di qualificazione della tolleranza del colore, che è 5 volte più efficiente rispetto ai metodi tradizionali.

3.3 Test dei lampioni stradali: attenzione all'uniformità dell'illuminazione e al rischio della luce blu
Come illuminazione pubblica esterna, i lampioni stradali devono soddisfare i requisiti di illuminamento qualificato (garantendo la sicurezza di guida) e di protezione dai pericoli della luce blu (evitando di compromettere la vista dei pedoni). LMS-6000BF Si consiglia la versione (con test di rischio stroboscopico e con luce blu), con parametri chiave tra cui:
• Illuminamento e uniformità dell'illuminamento: testare il valore dell'illuminamento della superficie stradale (conformemente a GB 50034-2013, l'illuminamento minimo delle corsie dei veicoli a motore ≥20lx) e selezionare 5 punti di campionamento lungo la direzione longitudinale della strada (entro 50 m) per calcolare l'uniformità dell'illuminamento (valore minimo/valore massimo ≥0.4);
• Rischio di luce blu: testare l'irradianza ponderata del rischio di luce blu retinica (conforme a GB/T20145 e CIE S009/E:2002), che richiede un'irradianza ≤100μW/cm² con un tempo di esposizione di 10,000 s;
• Differenza di temperatura di colore correlata e deviazione del corpo nero Duv: la CCT dei lampioni stradali è solitamente 4000K-5000K (luce bianca fredda, che migliora il riconoscimento). La differenza di temperatura di colore correlata (Δuv) dovrebbe essere ≤0.002 e la deviazione del corpo nero Duv è prossima a 0 per evitare il disagio visivo causato dalla deriva della temperatura di colore.
Punti operativi chiave: Selezionare un ambiente notturno senza luna. La sonda dello spettrometro portatile si trova a 1.5 m dal suolo (simulando l'altezza della linea di vista del pedone). Disporre una griglia di campionamento lungo le direzioni trasversale (0-10 m) e longitudinale (0-50 m) della strada. Un singolo test richiede 25 ms (completando rapidamente i test multi-punto). I dati vengono caricati sul computer in tempo reale per generare una mappa di distribuzione dell'illuminamento, utile per valutare se l'altezza di installazione e la spaziatura dei lampioni siano ragionevoli (ad esempio, l'Ufficio per l'applicazione della legge amministrativa completa del distretto di Haishu utilizza spettrometri simili per le ispezioni dei lampioni stradali per ottenere "piccoli guasti risolti in giornata").

4. Dati di prova e analisi di Lisun LMS-6000 Spettrometro portatile
Per verificare l'accuratezza e la praticità dei test di questo spettrometro portatile, sono stati selezionati e testati tre tipi di campioni (luci LED da interno, lampade a bulbo domestiche e lampioni comunali) utilizzando le versioni corrispondenti dello spettrometro portatile. LMS-6000 serie. I dati sono riportati nella seguente tabella:

Analisi dei dati
• Faretto LED da incasso per interni: l'illuminamento di 502.3 lx soddisfa i requisiti di illuminazione per uffici interni (400-600 lx). CRI 85.8≥80, TM-30 Rg=102 (gamut leggermente più ampio della sorgente luminosa standard), Rf=88.2 (alta fedeltà cromatica) e la lunghezza d'onda di picco di 449.5 nm non presenta luce blu eccessiva, il che può essere giudicato come un prodotto qualificato;
• Lampadina domestica: la CCT di 2978K è vicina a 3000K (luce bianca calda), le coordinate di cromaticità (x=0.432, y=0.402) sono vicine al luogo del corpo nero, la tolleranza del colore SDCM=1.8≤3 e la differenza di colore totale 0.89≤1.5, mostrando una buona coerenza nella produzione di massa;
• Lampione stradale comunale: l'illuminamento di 30.5 lx≥20 lx (conforme agli standard di illuminazione stradale), l'irradiazione pericolosa della luce blu di 85.2 μW/cm²≤100 μW/cm² (nessun rischio di luce blu) e la differenza di temperatura di colore correlata di 0.0019≤0.002, con elevata stabilità della temperatura di colore, che può garantire la sicurezza della guida notturna.
I dati sopra riportati indicano che i risultati del test del Lisun LMS-6000 Gli spettrometri portatili sono precisi e completi, in grado di distinguere efficacemente se i prodotti sono qualificati, fornendo una base affidabile per il controllo di qualità dei prodotti di illuminazione.

5. CONCLUSIONE
Migliori Lisun LMS-6000 Spettrometro portatile Ha dimostrato vantaggi significativi nei test di lampade a LED, lampade a bulbo e lampioni stradali grazie al suo sistema ottico ad alta precisione, alla copertura completa dei parametri e all'eccellente portabilità. Non solo è in grado di misurare con precisione parametri fondamentali come l'illuminamento (0.1-500,000 lx ± 0.1 lx), la temperatura di fusione (CCT) e il CRI, ma soddisfa anche esigenze di test speciali come la stroboscopia e il rischio da luce blu attraverso versioni personalizzate (ad esempio, LMS-6000F, LMS-6000B). L'efficienza dei test in loco è oltre 10 volte superiore a quella delle tradizionali apparecchiature di laboratorio e supporta l'archiviazione e l'analisi dei dati in tempo reale, adattandosi a scenari multipli quali ricerca e sviluppo, produzione e ispezione.

Con il continuo miglioramento dei requisiti per le prestazioni ottiche-colori nell'industria dell'illuminazione, gli spettrometri portatili diventeranno uno "strumento standard" per il controllo qualità. Come prodotto rappresentativo in questo campo, il Lisun LMS-6000 La serie può fornire un supporto di test efficiente e accurato per le aziende di illuminazione, aiutando il settore a svilupparsi nella direzione di "alta qualità e basso consumo energetico".
