20 apr, 2022 1207 Visto Autore: Saeed, Hamza

Procedimento fotometrico Gonio per la misura della luce

A Goniofotometro è un dispositivo utilizzato per misurare la luce emessa da un oggetto a più angolazioni. Goniofotometri può misurare le proprietà della luce emessa da una sorgente luminosa. Sono stati usati frequentemente negli ultimi anni con l'aumento dei progressi. Le sorgenti luminose a LED sono state introdotte negli ultimi anni. Si tratta per lo più di sorgenti luminose dirette e la luce non è distribuita in modo omogeneo. I LED tendono a dirigere la luce in una certa direzione, chiamata sorgente lambertiana.

gonio fotometrico

LM-79 Goniofotometro a rivelatore mobile

A goniofotometro è fondamentalmente usato per
• Misura del flusso luminoso di qualsiasi sorgente luminosa
• Misurazione della distribuzione dell'intensità luminosa da qualsiasi sorgente luminosa
· XNUMX€
Misura della temperatura di colore correlata
· XNUMX€
Misurazione dell'uniformità del colore

Misurazione con Goniofotometro

Misura del flusso luminoso
Un laser fornisce una quantità molto elevata di flusso luminoso in 1 piccolo punto ma quasi nessun flusso luminoso in nessun'altra direzione. Una vecchia lampadina è diversa perché emette la stessa quantità di flusso luminoso in qualsiasi direzione.

Misurazione dell'intensità luminosa
Una luce diretta può dare una quantità molto elevata di intensità luminosa da una certa angolazione. D'altra parte, non ne dà quasi nessuno da un'angolazione leggermente diversa.

Misurazione dell'uniformità del colore
Quando la luce viene misurata da diverse angolazioni e diverse distanze, le proprietà della luce possono cambiare. Un'elevata uniformità del colore significa che la temperatura del colore è distribuita uniformemente tra i diversi angoli. Una bassa uniformità del colore significa che la temperatura del colore differisce notevolmente con le diverse angolazioni. Una normale lampadina diffonde la luce in una distribuzione radiale quasi omogenea, emettendo luce quasi alla stessa intensità in tutte le direzioni.

Goniometro per la misurazione della luce

Le goniofotometro è all'interno dell'industria automobilistica utilizzato per determinare il tipo di luce di un faro per conformarsi alle normative.
La distribuzione dell'intensità luminosa è una delle caratteristiche fondamentali degli apparecchi di illuminazione.

A goniofotometro viene solitamente utilizzato per misurare la luce emessa. L'intera configurazione dispone di una meccanica goniofotometro con asse orizzontale e verticale. Questi assi servono per la rotazione del campione di prova e un fotometro per la misura dell'intensità luminosa.

Misure goniofotometro

Misure goniofotometro

L'intensità luminosa e i piani di misurazione specifici comprendono diverse curve. La distribuzione di queste curve dipende dalla sorgente luminosa e dal tipo di goniofotometro. Secondo i piani di misurazione, i goniofotometri sono divisi in tre tipi. Questi tipi sono classificati come A, B e C. Tutti questi tipi sono prodotti core della linea optronic e sono soggetti a continui miglioramenti.

Tipi di goniofotometri

Come già discusso, ci sono 3 tipi di goniofotometri. Abbiamo descritto i dettagli specifici di ogni tipo di goniofotometro qui.

Goniofotometro di tipo A
• Asse orizzontale fisso
• Le misurazioni vengono eseguite ruotando il campione attorno all'asse orizzontale
· XNUMX€
La posizione del secondo asse è fissata a uno
· XNUMX€
Il goniofotometro di tipo A viene utilizzato per l'illuminazione automobilistica e più sorgenti luminose dirette
· XNUMX€
Struttura a doppia colonna

Goniofotometro di tipo B
• Asse verticale fisso insieme a un attacco dell'asse orizzontale
• Entrambi gli assi sono in direzione perpendicolare alla direzione di uscita principale della sorgente luminosa
· XNUMX€
Struttura a doppia colonna
· XNUMX€
Sistema di coordinate B-β e sistema di coordinate A-α

Goniofotometro di tipo C.
• Asse verticale fisso in direzione perpendicolare alla linea di misura
• Un asse orizzontale in direzione parallela alla direzione di uscita principale
· XNUMX€
Struttura a colonna singola
· XNUMX€
Applicato a lampade a tubo fisso, faretti e altri dispositivi

Unità di misura

A goniofotometro può misurare la distribuzione e le proprietà della luce in diverse unità. Queste unità sono l'intensità della luce (candela), il livello di luce (lux) e la luminosità (cd/m2).

Procedimento fotometrico Gonio per la misura dell'intensità luminosa

È possibile eseguire calcoli per misurare il valore lumen di qualsiasi sorgente luminosa disponendo di dati accurati. I valori di intensità luminosa per una sorgente luminosa sono calcolati ad angoli diversi. Questi valori vengono utilizzati per trovare l'emissione totale della luce significa lumen. Se misuriamo il lume in questo modo, la sua precisione sarebbe elevata.

È necessario sostenere il test in una stanza buia. È possibile determinare i requisiti della stanza in base alle dimensioni del dispositivo. È importante considerare le dimensioni della stanza, la pittura murale e la temperatura ambiente della stanza goniofotometro misurazione. Se la camera oscura non è in grado di soddisfare le specifiche del test, la misurazione non sarà corretta.

La temperatura dovrebbe essere di 25 gradi Celsius. È inoltre possibile modificare le dimensioni della stanza in base alla lampada da testare. Puoi dipingere il muro di nero e non creerà alcun riflesso.

Metodi per la misura dell'Intensità della Luce

Un goniofotometro è utilizzabile in una camera oscura più grande. La luce riflessa non deve entrare nella sonda. Ciò si ottiene utilizzando i materiali a bassa riflettività nella stanza. Il metodo dell'illuminamento integrale e il metodo integrale dell'intensità luminosa misurano l'intensità della luce.

Metodo integrale di illuminamento
La distanza di misurazione non è limitata, mentre lo spazio di misurazione non è troppo grande. Un flusso luminoso totale accurato si ottiene solo quando la distanza è piccola. In questo modo possiamo misurare l'illuminamento.

Metodo di integrazione dell'intensità luminosa
Questo metodo viene utilizzato per calcolare il flusso luminoso totale. Ciò si ottiene misurando la distribuzione dell'intensità luminosa della sorgente luminosa nello spazio e integrando l'intero spazio. È necessaria una piccola distanza per misurare la distribuzione dell'intensità della luce. L'oggetto misurato può essere considerato una fonte di luce. Possiamo calcolare l'intensità della luce moltiplicando la distanza per il quadrato inverso.

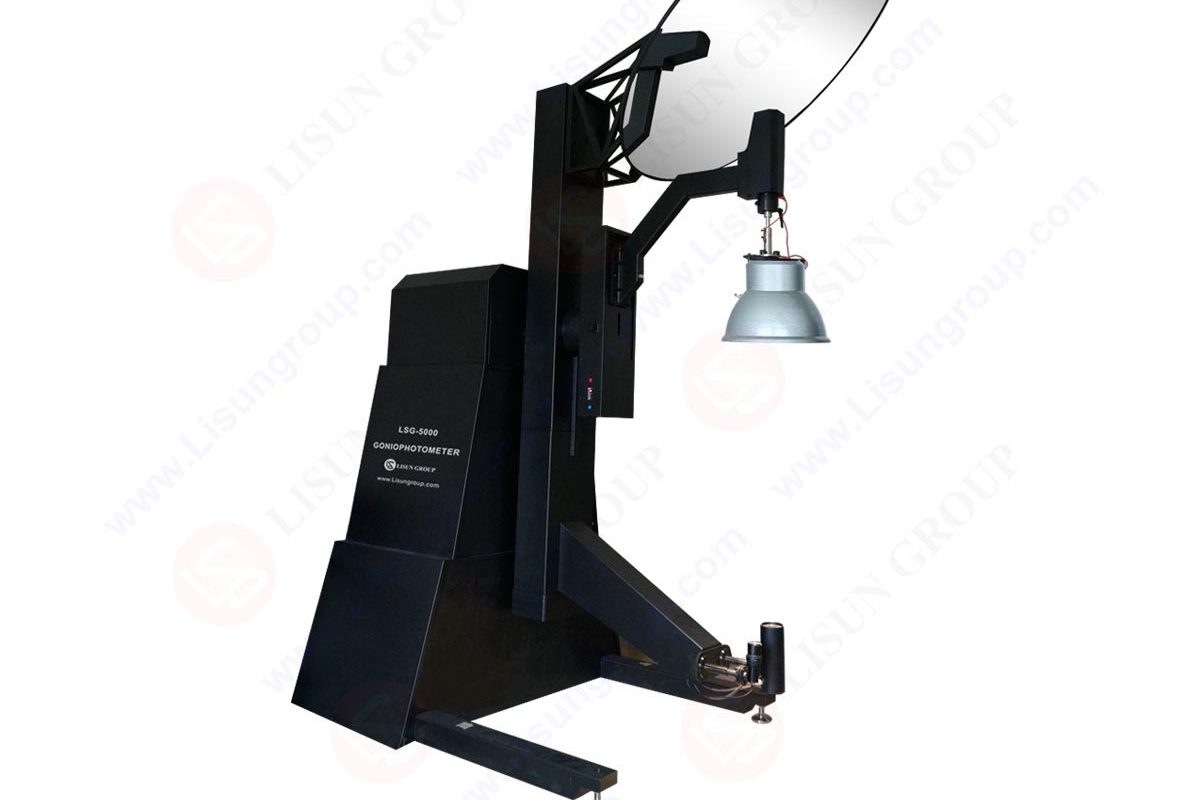

LSG-6000 Goniofotometro

A cosa serve un goniofotometro?

LISUN produce un LSG-6000 goniofotometro. Può misurare tutte le sorgenti luminose, LED, illuminazione per impianti o apparecchi HID come apparecchi per interni ed esterni, apparecchi stradali, lampioni, proiettori e altri tipi di apparecchi di illuminazione.

Misurazione
• Dati di intensità luminosa
• Dati fotometrici
• Distribuzione dell'intensità luminosa
• Flusso luminoso zonale
• Efficienza degli apparecchi di illuminazione
• Distribuzione della luminanza
• Coefficiente di utilizzazione
• Curve di limitazione della luminanza Abbagliamento
• Rapporto massimo tra distanza e altezza
• Diagrammi di uguale illuminamento
• Curve degli Apparecchi VS Area Illuminazione
• Diagrammi di isocandela
• Angolo di luminescenza efficiente
• EEI, UGR, ecc.

Domande frequenti

Qual è la funzione del goniofotometro?

A goniofotometro è considerato un dispositivo fotometrico. Viene utilizzato per misurare la potenza percepita di una sorgente luminosa a diverse angolazioni.

Cosa misura un goniofotometro?

A goniofotometro è un dispositivo fotometrico utilizzato per misurare la luce delle sorgenti luminose a diverse angolazioni.

Quali sono i diversi tipi di goniofotometri?

Il goniometro universale è disponibile in due forme: braccio corto e braccio lungo. Usiamo il goniometro a braccio corto per le articolazioni più piccole come il polso, il gomito o la caviglia,
• Elettrogoniometro a doppio asse
• Goniometro/Inclinometro a gravità.
• Goniometro basato su software/smartphone.
• Goniometro artrodiale

Come possiamo definire il flusso luminoso totale?

Il flusso luminoso (in lumen) è definito come la misura della quantità totale di luce emessa da una lampada. L'intensità luminosa (in candele) è definita come la misura della luminosità del raggio in una particolare direzione.

Come funziona lo specchio del goniofotometro?

video

Goniofotometro funziona secondo il principio di misurazione del rivelatore fisso e del metodo della lampada rotante. Installiamo la lampada di misurazione su un tavolo di lavoro rotante bidimensionale. Il centro luminoso della lampada tocca il centro rotante del piano di lavoro rotante tramite l'ausilio del raggio laser del mirino laser.
