La differenza tra il sistema di test della sfera integrato e il sistema goniofotometro

Nei test ottici, la misurazione del flusso luminoso e della temperatura del colore sono essenziali. Esistono due apparecchiature di prova per la misurazione: Sistema di test della sfera integrata ed Goniofotometro. Qui vi diamo una breve introduzione alla differenza di goniofotometro vs sfera integratrice:

1. Integrazione di Sfera e Spettroradiometro Sistema di prova

Il sistema di test della sfera integrata esegue la misurazione utilizzando il metodo integrale. Innanzitutto, calibrare il sistema con una fonte di illuminazione standard e quindi misurare la lampada campione. Il risultato del test del flusso luminoso o della temperatura di colore è il valore relativo dei dati della sorgente di illuminazione standard. La misurazione viene effettuata attraverso il riflesso diffuso diffondendo la luce nella fibra ottica, quindi misurandola, il tempo di test è molto breve, sono necessari solo alcuni secondi.

Nel processo di emissione diffusa, la luce sarà influenzata dalle prestazioni di autoassorbimento dell'alloggiamento della lampada, quindi potrebbe esserci un certo errore nei risultati del test. Inoltre, se l'angolo di illuminazione della lampada è troppo piccolo, ci sarà una perdita di luce nella sfera di integrazione a causa della riflessione diffusa, il che comporterà che la luce finalmente trasmessa allo spettrometro sarà leggermente diversa dalla sorgente di luce originale, quindi il risultato del test potrebbe avere un certo errore. È possibile ridurre questi errori nei seguenti modi:

Per l'errore causato dall'involucro, possiamo utilizzare la lampada ausiliaria per correggere il risultato del test. Il metodo è il seguente: (1) Metti la sorgente di illuminazione standard nella sfera di integrazione e non accenderla, metti la lampada ausiliaria nella palla e accendila, quindi prova (2) Togli la sorgente di illuminazione standard, metti la luce campione dentro sfera di integrazione e non si accendono, accendi anche l'ausiliario e poi provalo. (3) Confrontando la differenza di flusso luminoso misurata nei due stati precedenti, il software formerà un fattore di correzione (il coefficiente di autoassorbimento dell'involucro). Questo fattore può essere utilizzato per calcolare i risultati del test durante il test delle lampade campione dello stesso tipo di involucro.

L'errore causato dall'angolo illuminante può essere ridotto con il metodo di prova 2π. Se l'angolo di illuminazione è piccolo, il metodo di prova 4π comporterà un'illuminazione irregolare nella sfera, il che porterà all'errore di prova e il metodo di prova 2π può ridurre l'irregolarità della sorgente luminosa all'interno della sfera. Riducendo così l'errore di prova del flusso luminoso.

2. Sistema di test del goniofotometro

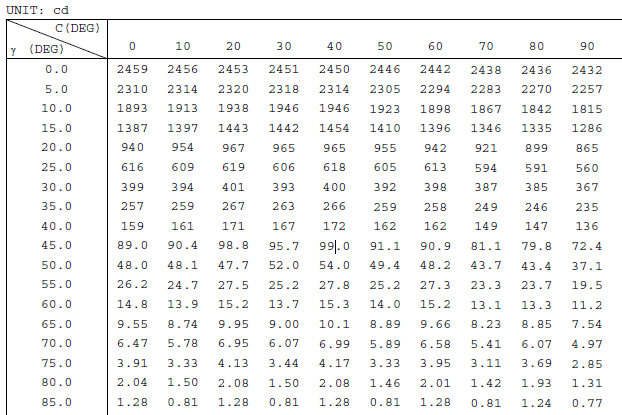

Il goniophotoometer effettua la misurazione usando il metodo fotometrico. Durante il test, Durante il test, la lampada campione o la sonda in prova possono essere ruotate automaticamente sotto il controllo del software per ottenere i valori dei parametri con diverse angolazioni. Il risultato del test è una tabella di intensità luminosa spaziale e una tabella di colori spaziale, che mostra i valori in diverse direzioni, non solo il valore medio. I dati di prova iniziali possono essere riferiti alla seguente scheda tecnica:

E il test del fotometro distribuito non è sostanzialmente influenzato dall'involucro della lampada, dall'angolo delle lampade. E naturalmente, il valore medio del flusso luminoso e la temperatura del colore possono anche essere visualizzati nel rapporto di prova.

In generale, se si verificano i parametri relativi allo spazio, all'angolo e alla distanza (come la distribuzione dell'intensità luminosa, UGR, ecc.), Deve essere testato con il goniofotometro. Secondo i requisiti formali, il sistema a sfera integrata viene utilizzato per testare la sorgente luminosa e il goniofotometro viene utilizzato per testare gli apparecchi di illuminazione. Inoltre, puoi anche confermare i requisiti facendo riferimento ai seguenti metodi:

1. Per l'ispezione di qualità generale, utilizzare il sistema di test della sfera integrata; quando è richiesto un laboratorio superiore, si consiglia di utilizzare il goniofotometro.

2. Durata del test: il sistema di test della sfera di integrazione può eseguire la misurazione in pochi secondi dopo la calibrazione e il goniofotometro richiede almeno 15 minuti per eseguire la misurazione.
