Macchina per prove di caduta: un'analisi tecnica completa

Astratto

Macchine per prove di caduta sono attrezzature essenziali utilizzate nell'ingegneria degli imballaggi e nei test di affidabilità dei prodotti per valutare la resistenza agli urti dei prodotti imballati durante il trasporto e la movimentazione. Questo documento fornisce un'analisi completa delle macchine per test di caduta, concentrandosi sui loro principi tecnici, sugli standard di prova e sulle applicazioni ingegneristiche. La macchina per test di caduta DT-60KG La macchina automatica per prove di caduta a doppio braccio viene presentata come esempio rappresentativo di moderna apparecchiatura di prova conforme a molteplici standard internazionali, tra cui IEC 62368-1, IEC 60068-2-27, ISO 2248 e JISZ 0202-87. Questo studio esamina le specifiche tecniche, le procedure di prova e gli scenari applicativi delle macchine per prove di caduta, evidenziandone il ruolo cruciale nel garantire la sicurezza del prodotto e nell'ottimizzazione della progettazione degli imballaggi.

1. introduzione

Sfondo 1.1

I danni ai prodotti durante il trasporto e la movimentazione rappresentano una sfida significativa per i produttori di diversi settori. Le statistiche indicano che circa l'11% dei prodotti imballati subisce danni durante il trasporto, con conseguenti perdite annuali per miliardi di dollari a livello globale. Lo sviluppo di soluzioni di imballaggio efficaci richiede metodologie di test rigorose in grado di simulare le condizioni di impatto reali. Le macchine per i test di caduta si sono affermate come strumenti indispensabili in questo ambito, consentendo ai produttori di valutare le prestazioni dei sistemi di imballaggio in condizioni di impatto controllate e di ottimizzare i progetti per proteggere i prodotti durante la distribuzione.

1.2 Obiettivi

Questo documento si propone di fornire una panoramica tecnica completa delle macchine per prove di caduta, coprendo i loro principi di funzionamento, gli standard di prova e le applicazioni ingegneristiche. Lo studio esamina le specifiche tecniche delle moderne apparecchiature per prove di caduta, con particolare attenzione alla DT-60KG Macchina automatica per prove di caduta a doppio braccio. Attraverso l'analisi delle metodologie di prova e delle capacità delle apparecchiature, questa ricerca si propone di migliorare la comprensione delle pratiche di prova di caduta e di supportare una selezione consapevole delle apparecchiature per gli ingegneri del packaging e i professionisti del controllo qualità coinvolti nei test di affidabilità e nell'ottimizzazione della progettazione del packaging.

2. Panoramica degli standard

2.1 Storia standard

Lo sviluppo di standard per i test di caduta è iniziato a metà del XX secolo, quando le industrie hanno riconosciuto la necessità di metodologie di valutazione degli imballaggi coerenti. La norma ISO 2248, pubblicata per la prima volta nel 1985, ha stabilito i requisiti fondamentali per i test di caduta degli imballaggi. Successivamente, è stata sviluppata la norma IEC 60068-2-27 per affrontare i test ambientali delle apparecchiature elettroniche, con disposizioni specifiche per i test di impatto. L'evoluzione di questi standard riflette i progressi tecnologici e le mutevoli esigenze del settore. Lo standard più recente, IEC 62368-1:2018, rappresenta un aggiornamento significativo, che incorpora i moderni principi di sicurezza per le apparecchiature audio/video, informatiche e di comunicazione.

2.2 Requisiti chiave

Le normative contemporanee in materia di prove di caduta specificano parametri di prova precisi, tra cui l'altezza di caduta, le caratteristiche della superficie di impatto, l'orientamento del campione e il numero di cadute. Le norme IEC 62368-1 Allegato M 4.4.3 e T.7 definiscono i requisiti di prova per apparecchiature con un peso fino a 60 kg, richiedendo altezze di caduta specifiche che vanno da 25 mm a 1000 mm a seconda della massa dell'apparecchiatura. La norma GB/T 4857.5-1992, basata sulla ISO 2248, specifica le procedure di prova per imballaggi con un peso fino a 1000 kg. La norma ASTM D5276-1998 fornisce requisiti complementari per le prove di caduta libera. Queste norme impongono l'uso di superfici di prova rigide e meccanismi di rilascio controllato per garantire la ripetibilità e la precisione delle prove.

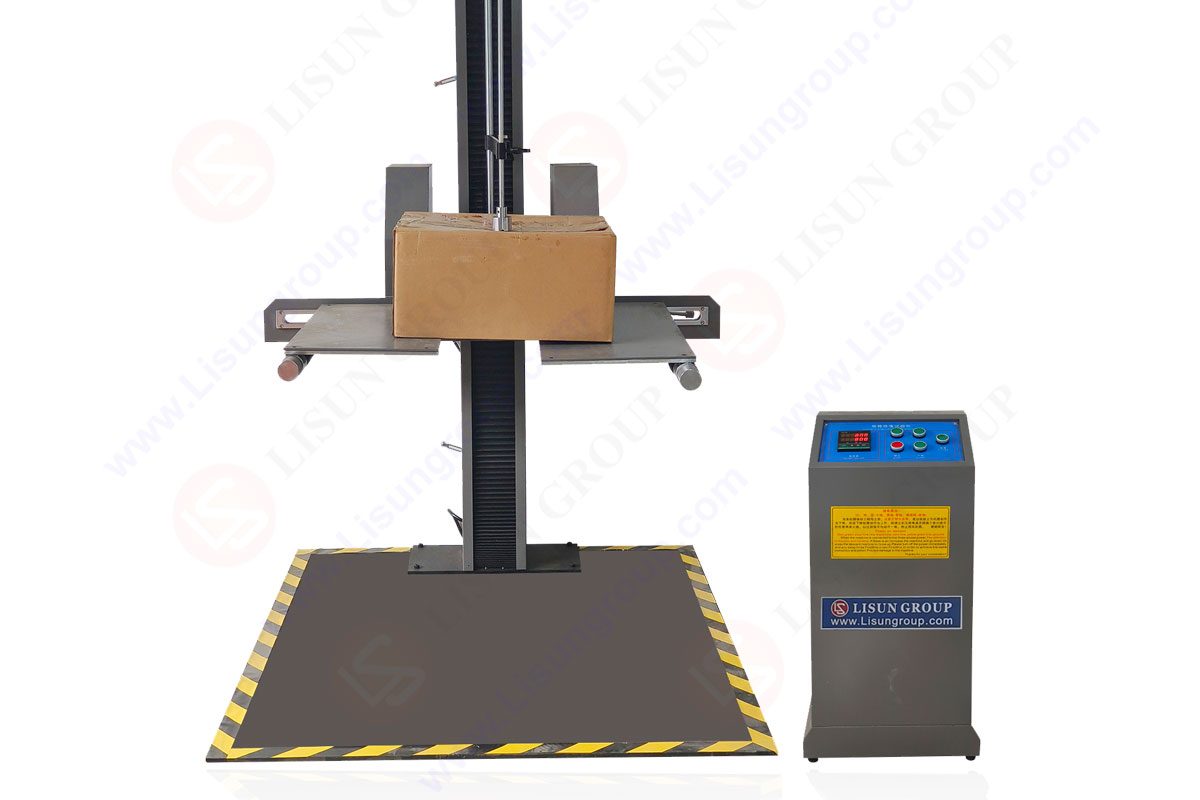

DT-60KG Macchina automatica per test di caduta a doppio braccio

3. Contenuti tecnici principali

3.1 Principi di prova

Le macchine per i test di caduta funzionano secondo il principio fondamentale della caduta libera controllata, in cui i campioni vengono rilasciati da altezze specifiche su superfici di impatto rigide. L'energia generata durante l'impatto viene calcolata come E = mgh, dove E rappresenta l'energia d'impatto, m è la massa del campione, g è l'accelerazione gravitazionale e h è l'altezza di caduta. Le moderne apparecchiature per i test di caduta incorporano meccanismi di controllo dell'altezza precisi che garantiscono un'accuratezza entro ±2 mm rispetto all'altezza di caduta specificata. Il processo di test deve tenere conto di fattori quali la posizione del baricentro, l'orientamento del campione e la velocità d'impatto, che influenzano significativamente i risultati del test e la validità delle valutazioni delle prestazioni degli imballaggi.

3.2 Configurazione dell'apparecchiatura

Le macchine avanzate per i test di caduta presentano configurazioni a doppio braccio che consentono test completi da molteplici orientamenti. DT-60KG La macchina automatica per prove di caduta a doppio braccio è un esempio di questo design, offrendo la possibilità di testare campioni fino a 60 kg di peso. I componenti chiave dell'apparecchiatura includono meccanismi di rilascio elettromagnetici o pneumatici, sistemi di controllo dell'altezza regolabili e piattaforme di impatto rigide che soddisfano i requisiti di durezza e spessore delle lamiere d'acciaio specificati. La distanza tra i bracci di prova è regolabile per adattarsi a campioni di varie dimensioni, in genere da 200 mm a 1000 mm a seconda delle specifiche dell'apparecchiatura e dei requisiti di prova.

3.3 Acquisizione dati

Le moderne apparecchiature per i test di caduta incorporano sofisticati sistemi di acquisizione dati che consentono la misurazione e la registrazione precise dei parametri di prova. I parametri critici monitorati durante i test includono l'altezza di caduta effettiva, l'accelerazione d'impatto e il numero di cadute effettuate. DT-60KG La macchina automatica per prove di caduta a doppio braccio è dotata di sistemi di posizionamento automatico che si arrestano con precisione quando i campioni raggiungono le altezze specificate, garantendo la ripetibilità del test. Le funzionalità di registrazione dei dati consentono la tracciabilità e la conformità ai requisiti del sistema di gestione della qualità, facilitando la documentazione e l'analisi dei risultati dei test per l'ottimizzazione del confezionamento e l'indagine sui guasti.

3.4 Metodologie di prova

Le metodologie per i test di caduta variano a seconda del tipo di prodotto, della categoria di peso e degli standard applicabili. Gli approcci di prova più comuni includono cadute libere da altezze specifiche, cadute sequenziali da diverse orientazioni e test di caduta sui bordi per i prodotti imballati. Il protocollo di prova specifica in genere il numero di cadute richieste per ciascuna orientazione, che di solito varia da 1 a 5 cadute per lato o bordo. La norma IEC 62368-1 richiede sequenze di prova specifiche in base alle categorie di massa delle apparecchiature, mentre gli standard di imballaggio come ISTA 3A implementano protocolli di caduta multipla completi che simulano ambienti di distribuzione reali.

Tabella 1: Specifiche tecniche di DT-60KG Macchina automatica per test di caduta a doppio braccio

Tabella 2: Norme di prova applicabili per la macchina per prove di caduta

4. Requisiti di progettazione ingegneristica di apparecchiature/prodotti

4.1 Requisiti materiali

Le macchine per prove di caduta richiedono una costruzione robusta, realizzata con materiali ad alta resistenza, per garantire durata e precisione nelle prove. I componenti del telaio sono generalmente costituiti da acciaio strutturale o leghe di alluminio, che offrono una rigidità sufficiente a prevenire deformazioni durante le operazioni di prova. La piattaforma di impatto deve essere realizzata con lamiere di acciaio temprato di spessore specificato, in genere superiore a 20 mm, per mantenere la planarità e fornire superfici di impatto uniformi. I componenti del meccanismo di rilascio richiedono materiali con eccellente resistenza all'usura e stabilità dimensionale, spesso costituiti da acciai per utensili temprati o leghe di precisione. Tutti gli elementi strutturali devono resistere a forze d'impatto ripetute senza subire degrado, garantendo affidabilità a lungo termine e prestazioni di prova costanti.

4.2 Progettazione strutturale

La progettazione strutturale delle macchine per prove di caduta deve prevedere configurazioni regolabili per soddisfare diverse esigenze di prova. Le configurazioni a doppio braccio consentono di eseguire prove simultanee o sequenziali da diverse angolazioni, migliorando l'efficienza dei test. I sistemi di regolazione dell'altezza incorporano guide lineari di precisione o meccanismi a vite che garantiscono un movimento verticale fluido con un gioco minimo. Le caratteristiche di sicurezza includono involucri protettivi, sistemi di arresto di emergenza e meccanismi di interblocco che impediscono l'azionamento accidentale. La struttura complessiva deve fornire un supporto stabile durante gli impatti, riducendo al minimo le vibrazioni e garantendo una misurazione accurata dei parametri di caduta. Le configurazioni a pavimento incorporano sistemi di livellamento per mantenere il corretto allineamento con le superfici di riferimento.

5. Pratica di ingegneria del prodotto

Serie di prodotti 5.1

Migliori DT-60KG La macchina automatica per prove di caduta a doppio braccio rappresenta una categoria di prodotto specifica all'interno della più ampia gamma di apparecchiature per prove di caduta. Questo modello è progettato specificamente per testare apparecchiature con un peso fino a 60 kg, soddisfacendo i requisiti definiti nella norma IEC 62368-1 per apparecchiature audio/video e informatiche. La configurazione automatica prevede la regolazione motorizzata dell'altezza e meccanismi di rilascio elettromagnetici, migliorando la ripetibilità delle prove e l'efficienza operativa rispetto ai metodi di prova manuali. I produttori offrono in genere serie di apparecchiature che coprono diverse categorie di peso, dalle piccole unità portatili per componenti leggeri ai sistemi di grande capacità per testare prodotti completi imballati che superano i 500 kg.

Specifiche tecniche 5.2

Migliori DT-60KG La macchina automatica per prove di caduta a doppio braccio dimostra capacità tecniche rappresentative delle moderne apparecchiature di prova. Le specifiche principali includono un peso massimo del campione di 60 kg, un intervallo di altezza di caduta da 25 mm a 1000 mm e una distanza tra i bracci regolabile da 200 mm a 1000 mm. L'apparecchiatura è dotata di posizionamento automatico che si arresta con precisione quando i campioni raggiungono le altezze specificate, garantendo una precisione dell'altezza entro ±2 mm secondo i requisiti della norma IEC 60068-2-27. Il meccanismo di rilascio incorpora il controllo della larghezza dell'impulso elettrico, fornendo caratteristiche di rilascio del campione costanti. La macchina è conforme a molteplici standard, tra cui IEC 62368-1:2018 Allegato M 4.4.3 e T.7, GB/T 4857.5-1992 (ISO 2248-1985), GB/T 2423.5 (IEC 60068-2-27), JISZ 0202-87 e ASTM D5276-1998.

5.3 Scenari applicativi

Le macchine per i test di caduta trovano ampia applicazione in diversi settori che richiedono la convalida degli imballaggi e la valutazione dell'affidabilità del prodotto. I produttori di elettronica utilizzano apparecchiature per i test di caduta per valutare i design degli imballaggi per l'elettronica di consumo, i computer e i dispositivi di comunicazione. Le aziende automobilistiche impiegano i test di caduta per verificare la durabilità degli imballaggi dei componenti durante la distribuzione della catena di approvvigionamento globale. Le aziende farmaceutiche conducono test di caduta per garantire che gli imballaggi dei farmaci mantengano l'integrità durante le operazioni logistiche. DT-60KG La macchina automatica per prove di caduta a doppio braccio è particolarmente adatta per testare apparecchiature audio/video, prodotti informatici ed elettrodomestici con un peso inferiore a 60 kg, come specificato dai requisiti di prova della norma IEC 62368-1.

6. Discussione

6.1 Consigli per la selezione

Nella scelta delle apparecchiature per i test di caduta, i fattori critici includono il peso massimo del campione, l'intervallo di altezza di caduta richiesto, gli standard applicabili e i requisiti di volume di prova. La capacità dell'apparecchiatura dovrebbe superare del 20-30% il peso massimo previsto del campione per garantire margini di sicurezza e soddisfare le future esigenze di prova. La conformità agli standard deve corrispondere ai requisiti specifici del settore: i produttori di elettronica danno priorità alla conformità alla norma IEC 62368-1, mentre le aziende di packaging si concentrano sugli standard ISTA e ISO. Le funzionalità di automazione migliorano significativamente la produttività e la ripetibilità dei test, giustificando un maggiore investimento iniziale per le applicazioni di test ad alto volume. È necessario considerare lo spazio disponibile e i vincoli della struttura, poiché alcune configurazioni per i test di caduta richiedono un'altezza libera considerevole.

6.2 Considerazioni ingegneristiche

L'implementazione ingegneristica dei programmi di test di caduta richiede un'attenta valutazione dei requisiti della struttura di prova e dei protocolli di sicurezza. Le aree di prova devono garantire uno spazio libero sufficiente intorno alle apparecchiature per consentire la manipolazione dei campioni e garantire la sicurezza degli operatori. Le superfici di impatto richiedono ispezioni e manutenzione regolari per mantenerne la planarità e prevenire il degrado dovuto a impatti ripetuti. Devono essere stabilite procedure di calibrazione per verificare l'accuratezza della misurazione dell'altezza e le prestazioni del meccanismo di rilascio. Devono essere implementati sistemi di gestione dei dati per tracciare i risultati dei test, generare report di conformità e supportare i requisiti di tracciabilità. Le condizioni ambientali della struttura, in particolare temperatura e umidità, devono essere controllate per ridurre al minimo la variabilità dei risultati dei test.

6.3 casi di studio

Le applicazioni dei test di caduta dimostrano il loro ruolo cruciale nello sviluppo del prodotto e nel controllo qualità. I ​​produttori di elettronica di consumo li utilizzano regolarmente durante lo sviluppo del prodotto per valutare il design degli imballaggi e identificare le modalità di guasto. I programmi di test in genere includono cadute sequenziali da diverse angolazioni per simulare gli scenari di distribuzione peggiori. I risultati forniscono informazioni utili per le decisioni di riprogettazione degli imballaggi, incorporando materiali di ammortizzazione e rinforzi strutturali, se necessario. I fornitori di elettronica per il settore automobilistico utilizzano i test di caduta per convalidare gli imballaggi dei componenti in base ai requisiti della catena di fornitura globale, garantendo che i prodotti resistano alle condizioni di spedizione internazionali. Le aziende farmaceutiche conducono programmi completi di test di caduta per verificare l'integrità degli imballaggi e conformarsi ai requisiti normativi per il trasporto e lo stoccaggio dei farmaci.

6.4 Tendenze future

L'evoluzione futura delle macchine per prove di caduta integra tecnologie avanzate che migliorano le capacità di prova e l'efficienza operativa. I sistemi di prova automatizzati si integrano con piattaforme di analisi dei dati, consentendo il monitoraggio e l'analisi in tempo reale dei risultati. Le attrezzature di prova dotate di sensori forniscono misurazioni dettagliate dell'impatto, inclusi i profili di accelerazione e le caratteristiche di assorbimento dell'energia. Le tecnologie di realtà virtuale e aumentata supportano la supervisione e la formazione a distanza. Considerazioni di sostenibilità guidano lo sviluppo di sistemi a basso consumo energetico che incorporano la frenatura rigenerativa per i meccanismi di regolazione dell'altezza. Gli algoritmi di apprendimento automatico analizzano i dati di prova per identificare modelli e ottimizzare i protocolli di prova, riducendo i tempi di prova pur mantenendo i requisiti di conformità.

7. CONCLUSIONE

Macchine per prove di caduta rappresentano apparecchiature essenziali per la convalida degli imballaggi e la valutazione dell'affidabilità dei prodotti in diversi settori. Questa analisi completa ha esaminato i principi tecnici, le configurazioni delle apparecchiature e le metodologie applicative dei moderni sistemi di test di caduta. DT-60KG La macchina automatica a doppio braccio per prove di caduta è un esempio delle attuali capacità tecnologiche, offrendo funzioni di test automatiche per apparecchiature fino a 60 kg, nel rispetto di molteplici standard internazionali. Poiché le industrie continuano a dare grande importanza alla qualità del prodotto e all'affidabilità della catena di fornitura, le prove di caduta rimarranno una componente fondamentale dei programmi di garanzia della qualità. Il continuo progresso tecnologico migliorerà la precisione, l'efficienza e le capacità di analisi dei dati, supportando il costante miglioramento della progettazione degli imballaggi e delle strategie di protezione del prodotto.
