Con la crescita di sistemi elettronici più veloci, più piccoli e più interconnessi, il controllo delle emissioni elettromagnetiche indesiderate è diventato un compito fondamentale per gli ingegneri. È fondamentale conoscere cosa sono le EMI e il loro impatto sull'efficienza del sistema durante i test di conformità e lo sviluppo di un prodotto. Analizzatore di spettro EMI è fondamentale in questo processo in quanto consente un'analisi approfondita dei segnali di interferenza che non possono essere osservati utilizzando semplici strumenti di misura. Le misurazioni ad alta tecnologia si basano su questo strumento per rilevare, descrivere e gestire le emissioni che possono interferire con le macchine circostanti o addirittura superare le norme.
Un analizzatore di spettro EMI è progettato specificamente per soddisfare i requisiti di compatibilità elettromagnetica. Permette di ottenere larghezze di banda omogenee, modalità di rilevamento e accuratezza delle misurazioni, requisiti necessari per una valutazione realistica delle emissioni. Questa capacità, in condizioni di test mature, consente agli ingegneri di andare oltre i semplici test di superamento/fallimento e di comprendere a fondo il comportamento delle interferenze.

Comprensione delle EMI e necessità dell'analisi spettrale

Le interferenze elettromagnetiche si verificano quando energia elettrica indesiderata viene indotta nei circuiti o irradiata nello spazio circostante, disturbandone il normale funzionamento. Le fonti di EMI possono essere alimentatori switching, orologi digitali ad alta velocità, azionamenti di motori o interfacce di comunicazione. Per comprendere cosa siano le EMI in pratica, gli ingegneri dovrebbero eseguire un'analisi non solo dell'ampiezza del segnale, ma anche del contenuto in frequenza del segnale, della modulazione del segnale e del pattern di ripetizione.
Le misurazioni nel dominio del tempo offrono poche informazioni sulle EMI, poiché le interferenze possono anche essere estese a bande di frequenza e sovrapporsi a segnali funzionanti. L'analizzatore di spettro EMI trasforma un'attività elettrica variabile nel tempo in uno spettro di frequenze, mostrando la posizione dell'energia di interferenza e come questa cambia nel tempo.
Il punto di vista spettrale è necessario con misurazioni sofisticate per determinare le fonti di rumore prevalenti, differenziare più fonti di emissioni e valutare la variazione del progetto sui modelli di interferenza.

Funzioni principali di un analizzatore di spettro EMI

Un analizzatore EMI ha diverse funzioni speciali che lo rendono distinguibile da un analizzatore tradizionale. Utilizza aree specifiche di larghezza di banda di risoluzione che corrispondono alle specifiche normative, in modo che i valori misurati rappresentino i requisiti di conformità e non una rappresentazione arbitraria dei segnali.
Le modalità di rilevamento, tra cui picco, quasi picco e media, vengono applicate per riflettere le prestazioni dell'interferenza su ricevitori reali. Tali tecniche di rilevamento possono essere utilizzate per eseguire un'analisi sofisticata del comportamento del rumore ripetitivo rispetto a quello continuo, fondamentale nell'interpretazione delle emissioni borderline.
Un'altra funzione importante è l'accuratezza della scansione di frequenza. Un analizzatore di spettro che coinvolge interferenze elettromagnetiche (EMI) richiede che la sua calibrazione di frequenza rimanga la stessa anche in scansioni di grandi dimensioni, per garantire che i picchi di emissione vengano riconosciuti correttamente. La compromissione del lavoro diagnostico di livello superiore è dovuta a deriva o instabilità.
Sistemi basati su LISUN forniscono combinazioni di queste funzioni in sistemi di analisi dello spettro EMI di alta qualità utilizzati nei sistemi di test formali e diagnostici di pre-conformità.

Applicazioni di misura avanzate in EMI condotte e irradiate

Misurazioni ad alto livello: le misurazioni EMI vengono eseguite a livelli più elevati, sia condotti che irradiati. L'analizzatore di spettro EMI nei test condotti misura l'interferenza nelle linee di alimentazione o di segnale. Questa analisi aiuta gli ingegneri a vedere come il rumore si diffonde attraverso le connessioni elettriche e le cause del rumore, come regolatori di commutazione o interfacce digitali.
Nei test radiati, l'energia elettromagnetica irradiata nello spazio libero viene misurata utilizzando l'analizzatore. Questo è particolarmente significativo per i prodotti che operano ad alta frequenza o che presentano transizioni di bordo rapide. Le emissioni vengono visualizzate tramite misurazioni complesse, un aspetto che sarebbe sconosciuto nelle scansioni di picco di base.
L'analisi della frequenza e il confronto delle modalità di rilevamento consentiranno agli ingegneri di distinguere tra picchi sporadici e problemi con emissioni persistenti. Questa comprensione consente di mitigare in modo mirato il processo, anziché ricorrere a modifiche progettuali generiche.

Ruolo nella pre-conformità e nella risoluzione dei problemi

La parte più importante dei test di pre-conformità è rappresentata dalle sofisticate misurazioni effettuate con l'analizzatore di spettro EMI. Gli ingegneri analizzano i margini di emissione e definiscono l'area di rischio prima di sottoporli alla certificazione.
La situazione consente misurazioni più avanzate per simulare le condizioni di conformità, pur mantenendo la flessibilità necessaria per apprendere altre alternative. Gli ingegneri sono in grado di monitorare il comportamento in tempo reale di layout, filtraggi o modifiche alla schermatura per determinare il comportamento delle emissioni.
Ciò ridurrà al minimo la probabilità di guasti imprevisti durante i test formali e ridurrà al minimo i cicli di sviluppo. L'analizzatore di spettro EMI non è solo uno strumento di misura, ma anche uno strumento diagnostico utilizzato per ottimizzare la progettazione.

Considerazioni sulla precisione e ripetibilità della misurazione

Un'analisi EMI sofisticata richiede elevata precisione e ripetibilità delle misurazioni. Piccole fluttuazioni nel livello di emissioni possono determinare il raggiungimento o il fallimento di un prodotto entro la soglia normativa. Ciò significa che un analizzatore di spettro EMI deve garantire la sua operatività in condizioni di test prolungate.
Il rumore di fondo interno, la gamma dinamica e la stabilità in frequenza sono alcuni dei fattori che influenzano direttamente la qualità delle misurazioni. Gli strumenti di misura progettati per misurazioni ad alta risoluzione sono dotati di percorsi del segnale a basso rumore e oscillatori di riferimento di precisione per garantirne l'accuratezza.
La ripetibilità è particolarmente richiesta nel confronto dei risultati delle modifiche progettuali o delle fasi di test. Analizzatori coerenti possono essere utilizzati per garantire che le differenze in ciò che viene misurato indichino effettive modifiche progettuali e non errori di misurazione.

Integrazione con sistemi di test EMC

L'analizzatore di spettro EMI viene raramente utilizzato da solo. Ulteriori misurazioni possono essere combinate con apparecchiature aggiuntive come reti di stabilizzazione dell'impedenza di linea, antenne e preamplificatori, tra gli altri.
Per garantire l'integrità del segnale e l'accuratezza della misura, l'analizzatore deve integrarsi con tali componenti. Un'adeguata integrazione rende inoltre l'intera struttura di test un sistema funzionante e non un insieme di strumenti indipendenti.
Produttori come LISUN stanno specificando i loro analizzatori di spettro EMI, che sono compatibili con un sistema, tenendo in considerazione le interfacce standardizzate e l'applicazione del funzionamento sincronizzato in ambienti di test EMC.

Caratteristiche tecniche chiave nelle misurazioni avanzate

Alcune delle caratteristiche tecniche che influenzano l'attività dell'analizzatore di spettro EMI ad alte prestazioni possono essere riassunte nella seguente tabella:

Le caratteristiche menzionate sono tutte quelle che caratterizzano l'efficacia di un analizzatore di spettro EMI in termini di prestazioni diagnostiche e orientate alla conformità.

Interpretazione dei dati e approfondimenti ingegneristici

I dati spettrali derivanti da misurazioni avanzate sono sostanziali. Questi dati richiedono l'interpretazione del comportamento del circuito e la conoscenza del metodo di misurazione.
Gli ingegneri esaminano l'andamento delle emissioni nelle bande di frequenza, confrontano i picchi con le condizioni operative del circuito e valutano la variazione delle interferenze in diverse condizioni operative. Questo studio più dettagliato aiuta a prendere decisioni consapevoli in merito alle misure di filtraggio, messa a terra e schermatura.
L'analizzatore di spettro EMI si trasforma quindi da dispositivo di misurazione a strumento di generazione di conoscenza, poiché consente agli ingegneri di acquisire una conoscenza approfondita dei meccanismi EMI.

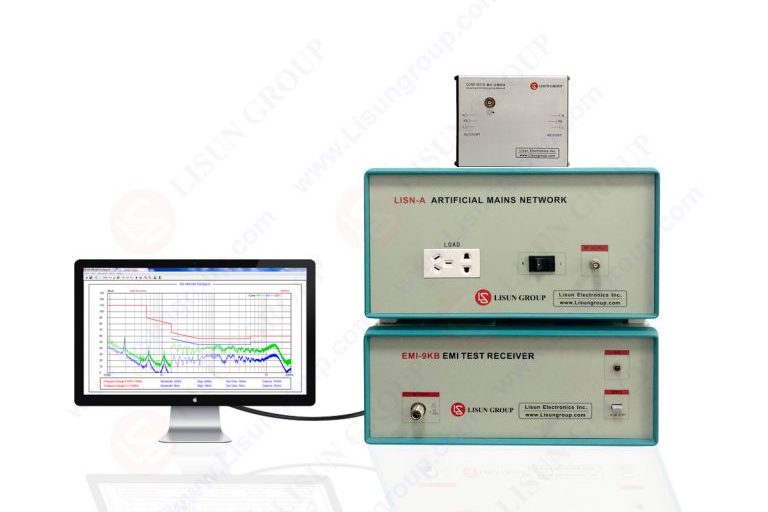

Figura: analizzatore di spettro EMI

Valore a lungo termine nei test del ciclo di vita del prodotto

Le sfide EMI non finiscono con la prima certificazione. Nuovi rischi di interferenza possono presentarsi in seguito a modifiche di prodotto, sostituzioni di componenti e modifiche in fase di produzione. Le misurazioni più elevate con l'analizzatore di spettro EMI contribuiscono alla valutazione continua della qualità e ai test del ciclo di vita.
I produttori garantiscono inoltre la conformità e l'affidabilità dei prodotti grazie alla capacità di misurarli nel tempo, in linea con le evoluzioni progettuali. Questo valore economico a lungo termine è legato alla ricerca di investimenti costanti in apparecchiature di misura EMI di qualità.

Conclusione

An Analizzatore di spettro EMI Svolge un ruolo unico nelle sofisticate misurazioni elettromagnetiche, convertendo il complesso comportamento delle interferenze in una comprensione utile del dominio della frequenza. Può essere utilizzato per identificare, analizzare e controllare le emissioni indesiderate, facilitando la comprensione pratica da parte degli ingegneri del reale significato delle EMI.
Stima stabile della frequenza, modalità di rilevamento precise e integrazione dei sistemi: l'analizzatore di spettro EMI supporta la diagnosi e la risoluzione dei problemi pre-conformità, nonché la convalida del prodotto a lungo termine. La disponibilità di soluzioni affidabili e di qualità da parte di produttori rinomati come LISUN rende le misurazioni di alta qualità sulle EMI una potente fonte per raggiungere la conformità normativa, la robustezza della progettazione e la compatibilità elettromagnetica di sistemi elettronici sempre più complessi.
