Strumenti EMC: Analisi della tecnologia di test per disturbi elettromagnetici condotti e irradiati

Astratto
Strumenti EMC costituiscono il kit di strumenti principale per la verifica della compatibilità elettromagnetica (EMC) dei prodotti elettrici ed elettronici. Il loro compito fondamentale è misurare e valutare con precisione i livelli di interferenza elettromagnetica (EMI) generati dalle apparecchiature, garantendo che non causino interferenze ad altri dispositivi o all'ambiente e che possiedano un certo grado di immunità. Questo articolo fornisce un'analisi sistematica dei test EMC, con particolare attenzione ai principi, ai requisiti standard e ai metodi di prova per le due principali categorie di test di emissione EMI: disturbi condotti e disturbi irradiati. Approfondisce come i moderni sistemi integrati di test di ricezione EMI fungano da soluzioni complete per eseguire in modo efficiente e accurato test di conformità e diagnostica completi su bande di frequenza da 9 kHz a 1 GHz. Utilizzando prodotti come il LISUN EMI-9KB Utilizzando una serie di esempi, l'articolo illustra le principali caratteristiche tecniche, la composizione del sistema e il valore applicativo fondamentale di tali strumenti EMC nei settori dell'elettronica di consumo, degli elettrodomestici, dell'illuminazione e della certificazione.

Introduzione
Nella nostra società moderna, densamente popolata da prodotti elettrici ed elettronici, qualsiasi dispositivo può essere sia vittima che potenziale fonte di interferenze elettromagnetiche. Per garantire che tutti i dispositivi possano funzionare senza interferenze reciproche e in armonia all'interno di un ambiente elettromagnetico condiviso, gli strumenti EMC svolgono il ruolo cruciale di "giudici dell'ambiente elettromagnetico". Tra questi, il test di emissione di interferenze elettromagnetiche (EMI) è una valutazione pre-commercializzazione obbligatoria, progettata per valutare quantitativamente se i disturbi condotti generati dalle apparecchiature tramite linee di alimentazione/segnale e i disturbi irradiati propagati nello spazio superano i limiti stabiliti da standard come CISPR e GB. Questo articolo si concentra sul test di emissione EMI, fornendo un'interpretazione dettagliata della sua essenza tecnica e dimostrando come strumenti EMC altamente integrati e intelligenti – i sistemi di test di ricezione EMI – possano svolgere in modo efficiente e preciso questo complesso compito di verifica della conformità e diagnosi dei problemi.

1. Panoramica dei test sulle emissioni EMI: fonti e impatti dei disturbi condotti e irradiati
I test sulle emissioni EMI si concentrano principalmente sull'energia elettromagnetica involontaria generata dalle apparecchiature durante il normale funzionamento, che potrebbe compromettere la funzionalità di altri dispositivi. In base al percorso di propagazione, si dividono principalmente in due categorie:
• Disturbi condotti: si riferisce alle interferenze di rumore propagate attraverso i conduttori, come le linee di alimentazione, le linee di segnale o le linee di controllo delle apparecchiature. Queste interferenze vengono immesse direttamente nella rete elettrica pubblica, inquinando la qualità dell'energia e influenzando il normale funzionamento di altri dispositivi sulla stessa rete. L'intervallo di frequenza di prova copre in genere la banda di bassa frequenza (ad esempio, 150 kHz-30 MHz).
• Disturbi irradiati: si riferisce all'energia di interferenza irradiata nello spazio sotto forma di onde elettromagnetiche. Può essere ricevuta da antenne o circuiti di dispositivi vicini, causando un degrado della qualità della comunicazione, errori nei dati o malfunzionamenti. La gamma di frequenza di test in genere copre le bande di frequenza medio-alte (ad esempio, 30 MHz-1 GHz e anche superiori).

Qualsiasi prodotto contenente circuiti digitali ad alta velocità, alimentatori switching, motori o funzioni wireless, come ad esempio alimentatori switching, driver per LED, elettrodomestici e apparecchiature informatiche, rappresenta una potenziale fonte di emissioni EMI e deve essere rigorosamente valutato utilizzando strumenti EMC professionali.

2. Prove di disturbo condotto: principi, metodi e apparecchiature principali
Il fulcro dei test di disturbo condotto è la misurazione della tensione o della corrente di disturbo che fluisce dalla porta di alimentazione dell'apparecchiatura in prova (EUT) verso la rete elettrica.

Principio di test: Realizzato utilizzando una rete di stabilizzazione dell'impedenza di linea (LISN). La LISN viene inserita tra la rete elettrica e l'EUT, svolgendo due funzioni principali: • In primo luogo, fornire energia pulita all'EUT isolando il rumore di fondo proveniente dalla rete; • in secondo luogo, fornire un'impedenza di misura standard e stabile (50Ω), consentendo di estrarre con precisione la tensione di disturbo generata dall'EUT.

Metodo di prova: un ricevitore EMI o un analizzatore di spettro, collegato tramite cavo alla porta di misura del LISN, esegue misurazioni di rilevamento Quasi-Peak (QP), Medio (AV) e Picco (PK) sul segnale di interferenza estratto. I risultati vengono confrontati con i limiti standard (ad esempio, CISPR 22/32, GB 9254). I test vengono in genere condotti in una camera anecoica o schermata per escludere il rumore ambientale.

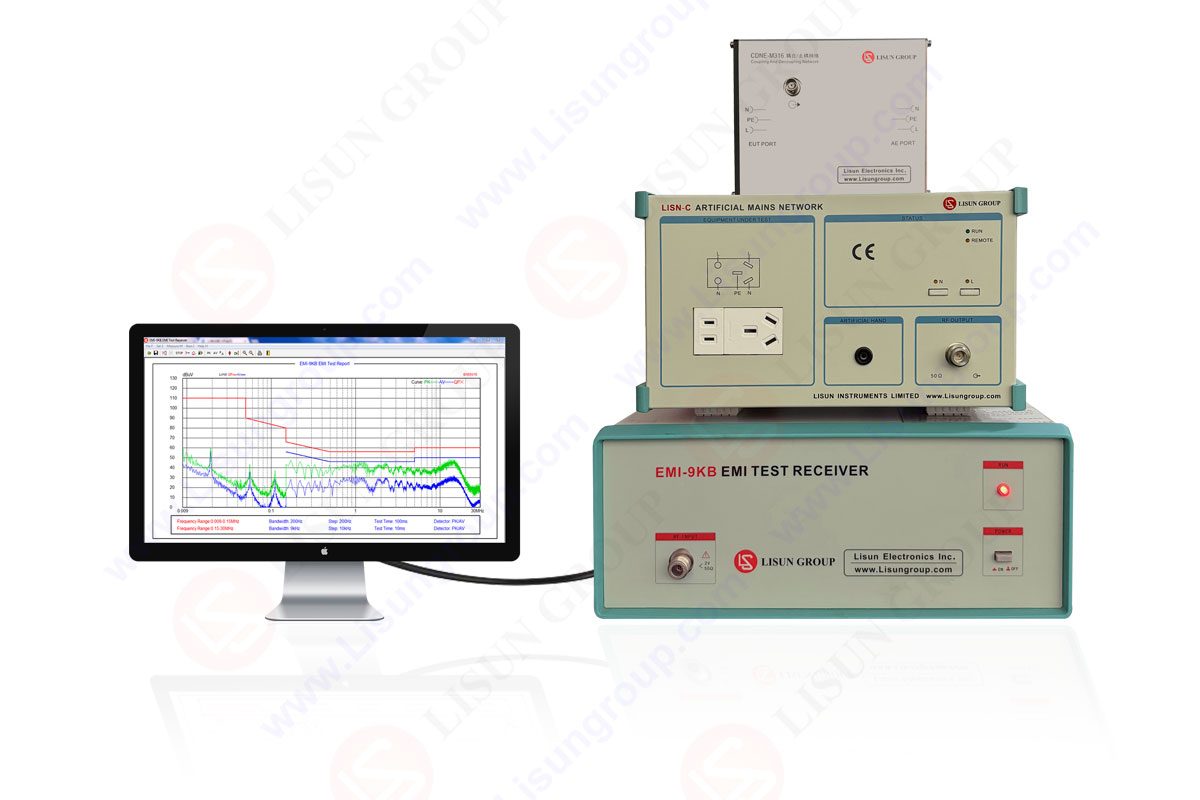

EMI-9KBSistema di test del ricevitore EMI

3. Prove di disturbo da radiazioni: principi, metodi e apparecchiature principali
Il test di disturbo irradiato ha lo scopo di misurare l'intensità del campo elettromagnetico irradiato nello spazio dall'apparecchiatura in prova (EUT).

Principio di prova: In un sito di prova standardizzato all'aperto o in una camera semi-anecoica, si utilizza un'antenna ricevente calibrata per ricevere segnali dal dispositivo in prova (EUT) a una distanza specificata (ad esempio, 3 metri, 10 metri). L'altezza e la polarizzazione dell'antenna vengono variate secondo lo standard per rilevare la massima intensità del campo irradiato.

Metodo di prova: Il segnale ricevuto dall'antenna viene trasmesso tramite un cavo a bassa perdita al ricevitore EMI. Il ricevitore esegue una scansione su bande di frequenza preimpostate (ad esempio, 30 MHz-1 GHz), misurando i valori di intensità del campo utilizzando rivelatori QP, AV e altri, e li confronta con le linee limite di disturbo irradiato. Per la radiazione del campo magnetico nella banda 9 kHz-30 MHz, si utilizzano in genere antenne a spira per la misurazione.

4. La soluzione integrata: moderni sistemi di test per ricevitori EMI
Tradizionalmente, l'allestimento di un ambiente di test EMI completo prevedeva numerosi strumenti discreti (ricevitore, LISN, antenne, piattaforma girevole, camera, ecc.), rendendo il sistema complesso e difficile da calibrare e manutenere. La tendenza negli strumenti EMC moderni è quella di fornire sistemi di test altamente integrati e automatizzati, come il LISUN Sistema di test per ricevitori EMI serie EMI-9K.

Questo sistema si basa su un ricevitore EMI ad alte prestazioni, preintegrato o fornito in bundle con i componenti standard richiesti, come LISN, attenuatori, trasformatori di isolamento e software di controllo. La sua essenza progettuale risiede in:
• Piattaforma operativa unificata: un software specializzato (compatibile con Windows) controlla l'intero processo di test, inclusi la scansione di frequenza, la commutazione dei rivelatori, il confronto delle linee limite, la registrazione dei dati e la generazione di report, migliorando significativamente l'efficienza e la coerenza dei test.
• Design completamente schermato e chiuso: il sistema utilizza una struttura completamente chiusa con un'eccellente efficacia di schermatura, risolvendo alla radice i problemi di interferenza reciproca tra le unità interne. Ciò garantisce un rumore di fondo e risultati di test accurati e stabili anche nei laboratori ordinari.
• Standard integrati completi: il ricevitore viene fornito precaricato con linee limite e requisiti di test degli standard EMC più diffusi (ad esempio, serie CISPR, serie EN, serie GB), consentendo agli utenti di richiamarli rapidamente e semplificando la configurazione.
• Potenti funzioni diagnostiche: Oltre alla semplice valutazione di superamento/non superamento del test, la funzione di analisi spettrale ad alta risoluzione del sistema è in grado di individuare con precisione la frequenza dell'interferenza. In combinazione con accessori opzionali come le sonde di campo vicino, aiuta gli ingegneri di ricerca e sviluppo a localizzare rapidamente le sorgenti di interferenza a livello di PCB o modulo, contribuendo all'ottimizzazione della progettazione del prodotto.

5. Scenari applicativi tipici del settore
• Tecnologie informatiche e apparecchiature multimediali: Esecuzione di test di interferenza irradiata su laptop, server, monitor, ecc., garantendo la conformità con GB 9254.1 / CISPR 32 e il mantenimento di un ambiente elettromagnetico pulito nei data center.
• Elettrodomestici e utensili elettrici: Test del rumore degli alimentatori switching e delle interferenze da scintille dei motori di prodotti come frigoriferi, lavatrici e trapani elettrici. La valutazione della conformità secondo GB 4343.1 / CISPR 14-1 previene le interferenze con le apparecchiature di ricezione radio domestiche.
• Apparecchi di illuminazione a LED: Valutazione delle emissioni condotte dei driver LED e delle emissioni irradiate complessive degli apparecchi di illuminazione. I test eseguiti secondo GB 17743 / CISPR 15 garantiscono che non compromettano l'affidabilità della comunicazione wireless dei sistemi di domotica.
• Laboratori di prova e certificazione di terze parti: Fungono da strumenti di test EMC per organizzazioni come SGS e TÜV, rilasciando report di prova EMC autorevoli per le aziende, basati su standard internazionali. Supportano certificazioni come CE, FCC, CCC, facilitando l'accesso dei prodotti al mercato globale.

6. CONCLUSIONE
Strumenti EMCIn particolare, i sistemi integrati di test per ricevitori EMI sono diventati un ponte indispensabile che collega la progettazione elettrica del prodotto con la conformità al mercato globale. Dalla misurazione precisa dei disturbi condotti alla valutazione sistematica dei disturbi irradiati, un insieme di strumenti EMC affidabili, accurati ed efficienti non solo può determinare oggettivamente se un prodotto soddisfa gli standard obbligatori, ma anche fornire approfondimenti diagnostici e indicazioni per l'ottimizzazione durante la fase di ricerca e sviluppo. Le soluzioni integrate rappresentate dai sistemi integrati per ricevitori EMI sono diventate un ponte indispensabile che collega la progettazione elettrica del prodotto con la conformità al mercato globale. LISUN La serie EMI-9K, combinando requisiti standard complessi, tecnologie di misurazione precise e flussi di lavoro operativi intelligenti, riduce significativamente le barriere tecniche e i tempi necessari per i test di compatibilità elettromagnetica (EMC). Consente a produttori, centri di ricerca e sviluppo e istituti di collaudo di contribuire collettivamente alla creazione di un ambiente elettromagnetico più armonioso e affidabile.
