Test di interferenza condotto: una panoramica completa dei sistemi di test EMI con LISUN EMI-9KB Ricevitore test EMI

Astratto
I test di interferenza condotti sono un processo critico nella valutazione della compatibilità elettromagnetica (EMC) di dispositivi e sistemi elettronici. Questo documento fornisce un'analisi completa dei test di interferenza condotti, concentrandosi sul ruolo del LISUN EMI-9KB Ricevitore di test EMI nella conduzione di test di interferenza condotta EMI. Esploriamo i principi, la configurazione e le applicazioni dei test di interferenza condotta, con un'enfasi sull'importanza di misurazioni accurate per la conformità normativa. Il documento presenta anche dati pratici, configurazioni di sistema e approfondimenti teorici su test di interferenza condotto

1. introduzione
L'interferenza elettromagnetica (EMI) è una preoccupazione significativa nell'elettronica moderna, in particolare man mano che i dispositivi diventano più compatti e integrati. L'interferenza condotta si riferisce all'energia elettromagnetica indesiderata che viene trasferita lungo percorsi conduttivi, come linee elettriche, cavi di segnale o sistemi di messa a terra. Questa forma di interferenza può interrompere le prestazioni di dispositivi o sistemi elettronici nelle vicinanze e deve essere attentamente controllata per soddisfare gli standard normativi.

I test di interferenza condotti sono progettati per misurare e valutare la quantità di rumore elettromagnetico accoppiato a un conduttore. I test sono fondamentali per garantire che i dispositivi elettronici siano conformi agli standard di compatibilità elettromagnetica (EMC), come quelli definiti dalla Commissione elettrotecnica internazionale (IEC), dall'Unione europea (UE) e dalla Commissione federale per le comunicazioni (FCC).

Uno degli strumenti essenziali per condurre test EMI è il ricevitore di test EMI. LISUN EMI-9KB EMI Test Receiver è specificamente progettato per valutare le interferenze condotte e irradiate da apparecchiature elettriche ed elettroniche. Questo documento approfondisce le specifiche tecniche, il funzionamento e l'uso del LISUN EMI-9KB per effettuare test di interferenza condotti.

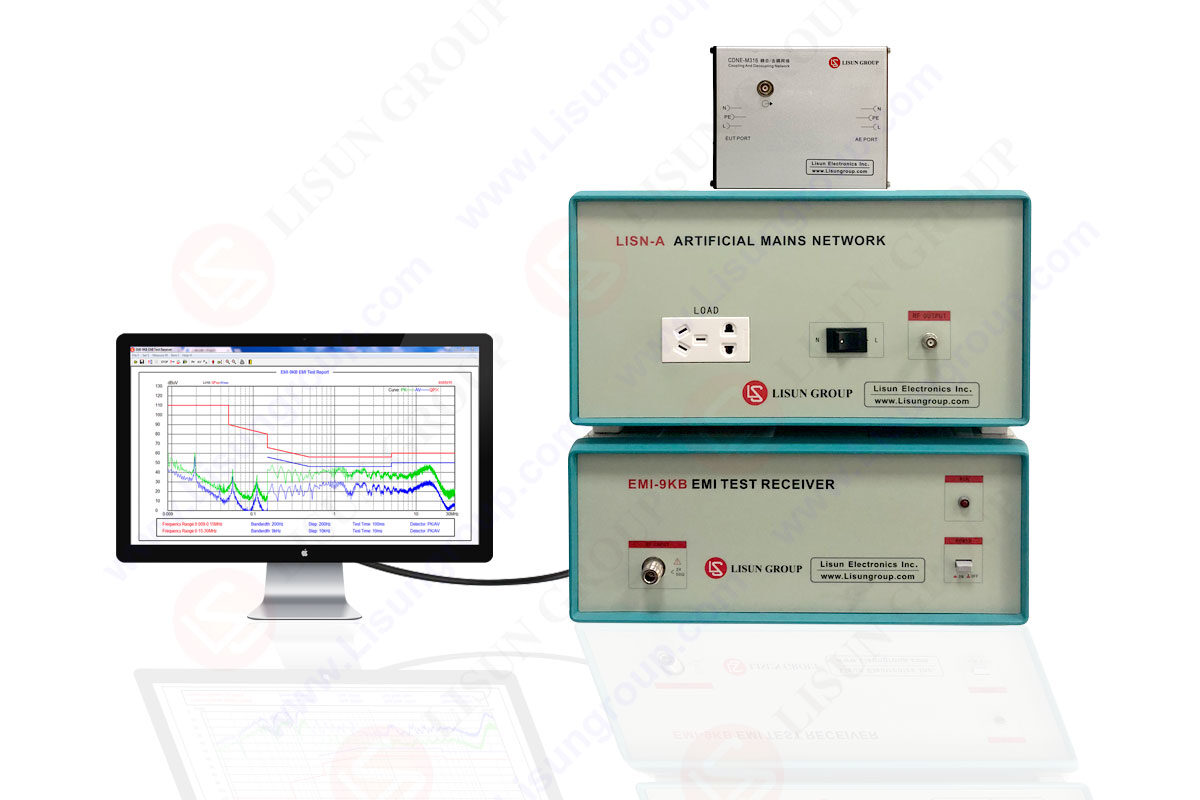

EMI-9KB Ricevitore test EMI

2. Principi del test di interferenza condotta

2.1 Panoramica sulle interferenze elettromagnetiche (EMI)

L'interferenza elettromagnetica (EMI) deriva dall'energia elettromagnetica indesiderata emessa da dispositivi o sistemi elettrici, che può interrompere il funzionamento di altri dispositivi. L'EMI è in genere classificata in due categorie:

Interferenza irradiata: EMI che si propaga nell'aria.
Interferenza condotta: EMI trasmessa lungo cavi, fili o altri conduttori.
Nel contesto dell'interferenza condotta, il disturbo viene trasmesso alla linea di alimentazione o alla linea del segnale, propagandosi attraverso il dispositivo in prova (DUT) e interferendo potenzialmente con altre apparecchiature.

2.2 Impostazione del test di interferenza condotta

I test di interferenza condotti in genere comportano l'iniezione di un segnale nel sistema in prova per simulare la perturbazione elettromagnetica e la misurazione dei livelli di EMI condotti lungo i cavi collegati al DUT. La configurazione coinvolge diversi componenti chiave:

DUT (Device Under Test): dispositivo elettronico sottoposto a test.
Rete di accoppiamento: utilizzata per iniettare il segnale di interferenza nel dispositivo.
Ricevitore di prova EMI: utilizzato per misurare le emissioni condotte.
Strumenti di misura: includono oscilloscopi, analizzatori di spettro e altri strumenti diagnostici.
Ambiente di prova: una camera o un ambiente di laboratorio controllato, progettato per ridurre al minimo il rumore e le interferenze esterne.

2.3 Misurazione delle interferenze condotte

La misurazione dell'interferenza condotta comporta il rilevamento dei segnali elettromagnetici indesiderati accoppiati nei conduttori del DUT. In genere, una sonda di corrente o LISN (Line Impedance Stabilization Network) viene utilizzata per catturare la corrente che scorre attraverso le linee di alimentazione o di segnale del dispositivo. Questo segnale viene quindi immesso nel ricevitore di prova EMI, che fornisce dati sull'intensità e la frequenza dell'interferenza.

La procedura di prova segue protocolli di prova standardizzati, come quelli stabiliti da CISPR 16, IEC 61000-4-6 o EN 55011, che delineano intervalli di frequenza specifici, condizioni di prova e specifiche delle apparecchiature di misurazione.

3. il LISUN EMI-9KB Ricevitore test EMI

Migliori LISUN EMI-9KB EMI Test Receiver è uno strumento specializzato utilizzato per i test di interferenza condotta e irradiata EMI. Questo ricevitore è progettato per misurare sia l'interferenza elettromagnetica condotta che quella irradiata, offrendo test di conformità EMC completi per un'ampia gamma di dispositivi. Di seguito, esploriamo le sue caratteristiche e funzionalità in modo più dettagliato.

Specifiche tecniche 3.1

Migliori LISUN EMI-9KB EMI Test Receiver è dotato di funzionalità avanzate che lo rendono ideale per condurre test di interferenza. Le sue specifiche principali includono:

Migliori LISUN EMI-9KB è progettato per essere preciso, consentendo misurazioni precise su un'ampia gamma di frequenze, mentre la sua elevata gamma dinamica garantisce che sia i segnali deboli che quelli forti possano essere catturati in modo efficace.

3.2 Funzionamento

Migliori EMI-9KB funziona misurando l'interferenza condotta tramite una rete di stabilizzazione dell'impedenza di linea (LISN) o una sonda di corrente. Il dispositivo può essere collegato al DUT e i segnali emessi vengono catturati tramite la LISN o altre reti di accoppiamento. Il ricevitore di prova elabora quindi questi segnali e presenta i dati in un formato adatto all'analisi.

Il ricevitore consente misurazioni in diverse modalità di rilevamento, tra cui picco, media e quasi picco, e può anche integrare i dati nel tempo per test più completi. Questa flessibilità assicura che il LISUN EMI-9KB è in grado di soddisfare una varietà di standard e requisiti di prova.

Applicazioni 3.3

Migliori LISUN EMI-9KB è ampiamente utilizzato nelle seguenti applicazioni:

Elettronica di consumo: garantire che i dispositivi elettronici quali televisori, computer e smartphone siano conformi agli standard EMC.
Apparecchiature industriali: collaudo di macchinari e sistemi di controllo per garantire che non emettano interferenze condotte dannose che potrebbero interrompere altri sistemi.
Elettronica per autoveicoli: garantire che i componenti elettronici per autoveicoli non interferiscano con i sistemi del veicolo o con i dispositivi esterni.
Telecomunicazioni: verifica che le apparecchiature di comunicazione siano conformi agli standard sulle interferenze per evitare il degrado del segnale.

4. Procedura di test di interferenza condotta con LISUN EMI-9KB

4.1 Preparazione

• Impostare l'ambiente di prova: assicurarsi che l'ambiente di prova sia privo di interferenze elettromagnetiche esterne e che LISUN EMI-9KB è calibrato.
• Collegare il DUT: collegare il dispositivo in prova alla rete di accoppiamento e assicurarsi che tutti i collegamenti siano sicuri.
• Configurare il LISUN EMI-9KB: Impostare l'intervallo di frequenza, la modalità di rilevamento e la larghezza di banda di misurazione appropriati in base agli standard richiesti per il test.

4.2 Test

• Eseguire il test: avviare il test di interferenza condotto e consentire LISUN EMI-9KB per catturare i segnali emessi.
• Monitoraggio dei risultati: il ricevitore del test EMI visualizzerà le misurazioni sullo schermo e i dati potranno essere registrati per ulteriori analisi.
• Confronto con gli standard: i livelli di interferenza misurati devono essere confrontati con gli standard EMC pertinenti, come CISPR 16, per garantire la conformità.

Analisi dei dati 4.3

Una volta completato il test, i dati vengono analizzati per verificarne la conformità agli standard pertinenti. Se i livelli di interferenza superano i limiti consentiti, potrebbero essere necessarie misure correttive, come l'aggiunta di filtri o il miglioramento della schermatura sul DUT.

5. CONCLUSIONE
I test di interferenza condotti svolgono un ruolo fondamentale nel garantire la compatibilità elettromagnetica dei dispositivi elettronici. LISUN EMI-9KB EMI Test Receiver fornisce una soluzione completa per condurre tali test, offrendo misurazioni precise e conformità con gli standard EMC internazionali. Utilizzando il LISUN EMI-9KB, i produttori possono garantire che i loro prodotti soddisfino i requisiti normativi necessari, riducendo al minimo il rischio di interferenze e migliorando l'affidabilità del prodotto.

La comprensione dettagliata del test di interferenza condotto processo, abbinato alle capacità avanzate del LISUN EMI-9KB, lo rende uno strumento essenziale per qualsiasi laboratorio di prova EMC o produttore che voglia garantire la qualità e la conformità dei propri prodotti elettronici.
