Il fattore più critico che influisce sulla qualità dell'illuminazione è la prestazione di distribuzione luminosa delle lampade. L'utilizzo di metodi di test scientifici e la selezione dello strumento di test appropriato è la base per ottenere accurate proprietà di distribuzione luminosa degli apparecchi di illuminazione. Il test della distribuzione luminosa degli apparecchi di illuminazione è una parte importante della progettazione degli apparecchi di illuminazione e della progettazione illuminotecnica per il controllo di qualità. Soprattutto con lo sviluppo di nuove fonti e nuove tecnologie di illuminazione, presenta nuove sfide per il test della distribuzione luminosa degli apparecchi di illuminazione. Così, Lisun ha sviluppato vari goniofotometri che adottano diversi metodi di prova per testare la distribuzione luminosa. Diversi tipi di metodo di prova, il prezzo del goniofotometro è diverso.
1) Tipo C - LM-79 Goniofotometro con rilevatore di movimento a specchio mobile
Il metodo del goniofotometro per testare il flusso luminoso totale è spettrofotometria. Il principio è testare l'intensità luminosa della sorgente luminosa in diverse direzioni (o l'illuminazione a una data distanza dalla sorgente luminosa) e quindi calcolare il flusso luminoso totale mediante i dati dell'intensità luminosa in molte direzioni diverse. Secondo LM-79 Clausola 9.3.1 standard, può essere accettato solo il goniofotometro di tipo C con rilevatore mobile. In questo tipo di goniofotometro, la testa del fotometro è fissa e si trova nella linea dell'asse ottico. Durante la misurazione, la lampada deve solo eseguire il movimento di rotazione e lo specchio ruota attorno all'apparecchio testato e riflette il segnale ottico nel rivelatore. La sorgente di luce testata e il normale del fotorilevatore entrano in un certo angolo del cono. Pertanto, il flusso d'aria di movimento ha un impatto minore sulla temperatura della lampada per questo tipo di goniofotometri.
Durante il test, la lampada testata manterrà la posizione accesa e sarà fissa, il rilevatore di campo vicino si muoverà insieme al grande specchio in una linea e il rilevatore di campo lontano si muoverà con il grande specchio in modo sincrono. Il rilevatore rileverà sempre la luce direttamente dalle lampade. Lisun LSG-6000 Il goniofotometro con rilevatore di movimento è pienamente soddisfatto LM-79 Richiesta clausola 9.3.1. È più applicato in Nord America, utilizzato principalmente in laboratori sperimentali su larga scala o in organizzazioni di test di terze parti. Il suo principio di funzionamento è mostrato in Figura 1.
Figure 1 LISUN LSG-6000 Goniofotometro con rilevatore di movimento a specchio mobile
2) Tipo B - Goniofotometro per apparecchi di rotazione

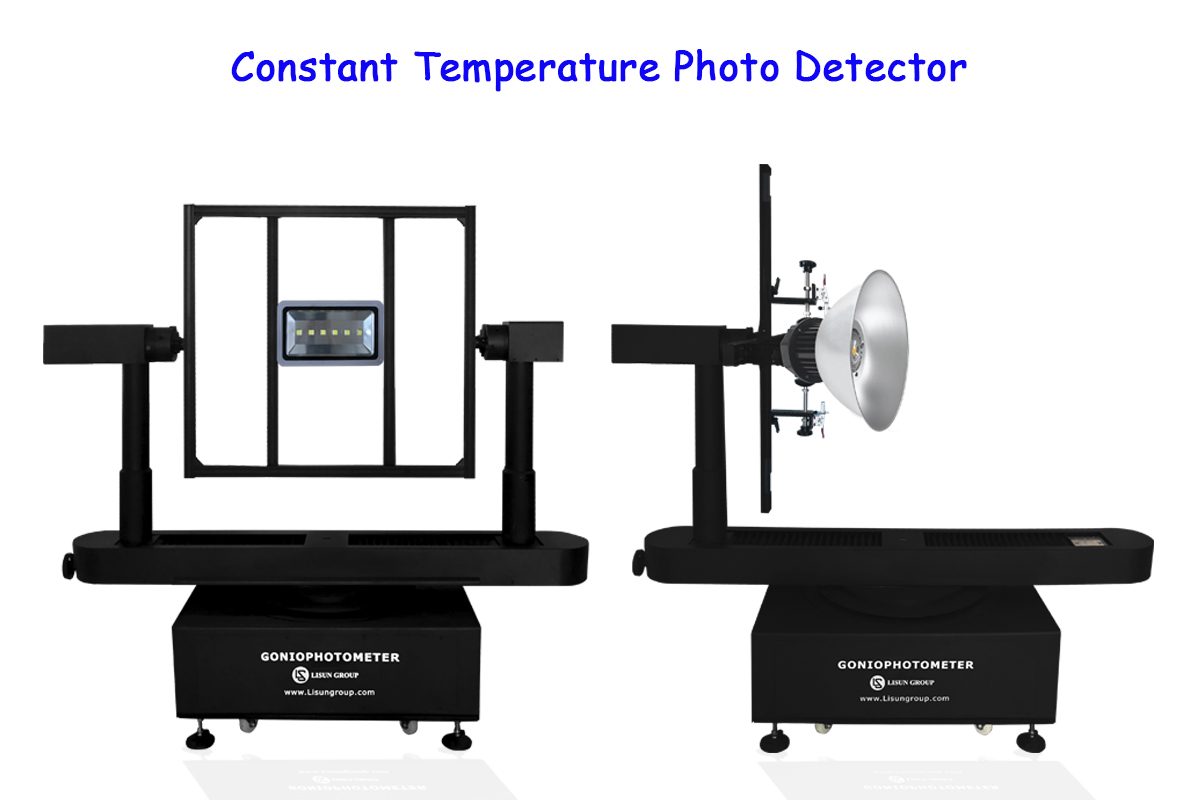

Lisun LSG-1890B/LSG-1800A Luminari rotanti ad alta precisione Il goniofotometro esegue metodi di misurazione di luminari a posizione fissa e rotanti. Può funzionare con struttura a doppio pilastro e struttura a pilastro singolo per realizzare soluzioni di misurazione C-γ, A-α e B-β, soddisfa pienamente CIE, IEC, LM-79, GB ecc. LSG-1890B adotta il motore giapponese Mitsubishi e il sistema di codifica angolare tedesco per mantenere la precisione del test a 0.0017 gradi. È ampiamente usato nel laboratorio dell'industria ottica. Viene utilizzato per testare i parametri fotoelettrici degli apparecchi di illuminazione stradale a LED, degli apparecchi di illuminazione per interni e degli apparecchi di illuminazione mineraria.
Il rilevatore di questo tipo di goniofotometro è fissato ad una certa distanza dalla lampada e la lampada è montata su una tavola rotante che può essere ruotata in direzione orizzontale e verticale. L'asse verticale principale della piattaforma girevole è fisso e l'asse orizzontale può essere spostato. Sotto il controllo del computer, il motore aziona l'asse verticale per ruotare e il fotorilevatore testerà i valori di intensità luminosa della lampada nella diversa direzione sul piano orizzontale. Quando la misurazione su un piano è completata, il motore dell'asse orizzontale guiderà le lampade a ruotare ad angolo, quindi il fotorilevatore misurerà la distribuzione dell'intensità luminosa su un altro piano. Così come il progresso ripetuto, l'asse verticale ruota continuamente e l'asse orizzontale si muove in modo intermittente, per ottenere la misurazione dei dati di distribuzione dell'intensità della luce in tutte le direzioni dello spazio. Poiché questo tipo di file goniofotometro ruoterà continuamente e cambierà lo stato dei corpi illuminanti, non è adatto per lampade a scarica di gas ecc. i cui parametri fotografici ed elettrici saranno facilmente influenzati dalle sue condizioni di lavoro. Tuttavia, è più adatto per il test delle lampade a griglia e principalmente per i produttori e rivenditori di illuminazione a LED per misurare la qualità delle lampade.
Goniofotometro per apparecchi di rotazione ad alta precisione LSG-1890B
3) Tipo A - Goniofotometro per lampade automobilistiche e di segnalazione
Per i test fotometrici di illuminazione stradale, l'attuale lampione è principalmente una lampada a scarica di gas. Secondo CIE e FMVSS108 requisito standard, per la misurazione delle lampade a scarica di gas, prevede che gli apparecchi non possano essere ribaltati. Pertanto, per eseguire il test generalmente utilizziamo il goniofotometro con specchio mobile. LSG-1950 è il goniofotometro CIE A-α. Viene utilizzato principalmente per misurare i luminari del settore dei trasporti come le lampade dei segnali stradali, i trasporti pubblici, i luminari dei treni e delle navi spaziali. La testa del fotometro rimane statica e rivolta verso il campione del capezzolo mentre i campioni di prova ruotano attorno sia all'asse orizzontale che all'asse verticale, in modo da poter testare l'intensità luminosa e l'illuminamento della lampada o degli apparecchi di illuminazione testati.
LSG-1950 Goniofotometro per lampade automobilistiche e di segnalazione
Il goniofotometro è un'apparecchiatura di prova ottica di grande precisione, mentre la sua misurazione è un lavoro molto professionale. L'attrezzatura di prova, la costruzione del laboratorio e il personale operativo sono tre aspetti importanti che incidono sui risultati della misurazione. Nella selezione delle apparecchiature di prova, dobbiamo considerare le proprietà del fascio di lampade, in particolare la misurazione dell'illuminazione stradale e di altre luci esterne. E i metodi di prova devono essere conformi ai principi della fotometria in campo lontano CIE, con particolare attenzione all'impatto della luce diffusa delle apparecchiature di prova e dei laboratori. Per garantire l'accuratezza dei risultati dei test, in tutti gli aspetti dell'attrezzatura di test, dovremmo posizionare correttamente il diaframma corrispondente per eliminare la luce diffusa.
Lisun Instruments Limited è stata trovata da LISUN GROUP in 2003. LISUN sistema di qualità è stato rigorosamente certificato da ISO9001:2015. Come Socio CIE, LISUN i prodotti sono progettati sulla base di CIE, IEC e altri standard internazionali o nazionali. Tutti i prodotti hanno superato il certificato CE e sono stati autenticati dal laboratorio di terze parti.
I nostri prodotti principali sono Goniofotometro, Generatore di sovratensioni, Sistemi di prova EMC, Simulatore ESD, Ricevitore test EMI, Tester di sicurezza elettrica, Sfera Integrativa, Camera Temperatura, Test di nebbia salina, Camera Test ambientale, Strumenti di prova a LED, Strumenti di prova CFL, Spettroradiometro, Apparecchiatura di collaudo impermeabile, Test di spina e interruttore, Alimentatore CA e CC.
Non esitate a contattarci se avete bisogno di supporto.
Dipartimento tecnico: Service@Lisungroup.com, Cella / WhatsApp: +8615317907381
Dipartimento vendite: Sales@Lisungroup.com, Cella / WhatsApp: +8618917996096
