Utilizzo della sfera di integrazione e del misuratore di potenza digitale per applicazioni di misurazione

Sfera di integrazione è una sfera a cavità vuota con materiale diffuso bianco rivestito sulla sua parete interna, nota anche come misuratore di luce, sfera luminosa, ecc. Una o più finestre sono aperte sulla parete della sfera per fungere da ingresso di luce e ricettacolo del ricevitore di luce. La parete interna della sfera integratrice dovrebbe essere una buona superficie sferica, richiedendo solitamente che la sua deviazione dalla superficie ideale non sia maggiore dello 0.2% del diametro interno. La parete interna della sfera è rivestita con materiale diffuso ideale, ovvero il coefficiente di diffusione è vicino a 1. Il sistema di sfere integrative è costituito da spettrometro, sorgente luminosa standard, alimentatore CC, alimentatore CA, misuratore di parametri per misurare il flusso luminoso , temperatura del colore, lunghezza d'onda, cromaticità, tensione e corrente, ecc.

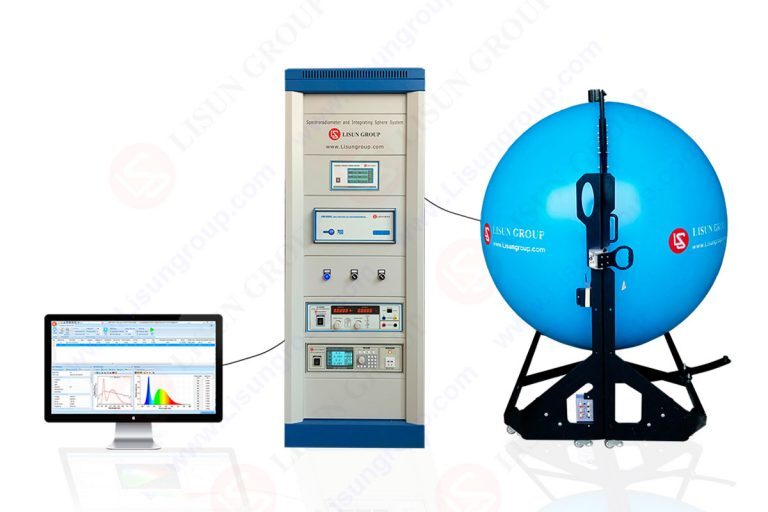

LISUN LPCE-2 Sfera Integrativa Il sistema di test dei LED dello spettroradiometro è per la misurazione della luce di singoli LED e prodotti di illuminazione a LED. La qualità del LED deve essere verificata controllandone i parametri fotometrici, colorimetrici ed elettrici. Secondo CIE 177, CIE84,  CIE-13.3, IES LM-79 all'19 ottobre, Ingegneria ottica-49-3-033602, REGOLAMENTO DELEGATO (UE) 2019/2015 DELLA COMMISSIONE, IESNA LM-63-2, IES-LM-80 ed ANSI-C78.377, si consiglia di utilizzare uno spettroradiometro ad array con sfera integratrice per testare i prodotti SSL. IL LPCE-2 il sistema è applicato con LMS-9000C Spettroradiometro CCD ad alta precisione o LMS-9500C Spettroradiometro CCD di grado scientifico e sfera integratrice a-moulding con base di supporto. Questa sfera è più rotonda e il risultato del test è più accurato rispetto alla sfera integrante tradizionale.

I. Il principio di funzionamento del sfera di integrazione
La luce viene raccolta dalla sfera di integrazione attraverso la porta di campionamento, dopo molteplici riflessioni all'interno della sfera di integrazione, la luce sarà distribuita uniformemente in tutte le posizioni all'interno della sfera. Quando si utilizza la luce nella sfera per misurare, può rendere i risultati della nostra misurazione più affidabili. Il vantaggio della struttura della sfera di integrazione è che può ridurre ed eliminare gli errori di misurazione causati dalla forma della luce, dall'angolo di divergenza e dalle differenze di risposta nelle diverse posizioni del rivelatore.

II. Il misuratore di potenza digitale è uno strumento di misura elettronico utilizzato per misurare tensione, corrente, potenza, ecc.
Usi: viene utilizzato principalmente per misurare i parametri di potenza di strumenti e contatori correlati, come tensione, corrente, potenza, fattore di potenza, ecc.
Classificazione:
1. I misuratori dei parametri di potenza digitali, i misuratori dei parametri di potenza monofase e i misuratori dei parametri di potenza trifase sono i principali tipi di misuratori completi dei parametri di potenza. Misuratore di potenza digitale adotta la tecnica del tablet, volume più piccolo, qualità più stabile, ricca funzione di interfaccia e funzione di misurazione, funzione di misurazione più completa, come armonica, onda PWM, perdita a vuoto, ecc., che può soddisfare i requisiti di rilevamento del prodotto di frequenza di produzione nel laboratorio.
2. In base alla linea di fase della tensione di prova, i misuratori di potenza digitali possono essere suddivisi in wattmetri monofase e wattmetri trifase. Il wattmetro monofase trova largo impiego nella misura di televisori, trasformatori, ecc., mentre il wattmetro trifase è adatto alla misura dei parametri di strumenti trifase come i motori.
3. I wattmetri digitali possono essere suddivisi in wattmetri CA, wattmetri CC o wattmetri CA/CC in base all'accuratezza del test e i modelli corrispondenti possono essere selezionati in base alle effettive esigenze dell'applicazione.
4. I wattmetri digitali possono essere suddivisi in wattmetri generali e wattmetri ad alta precisione in base all'accuratezza del test. La precisione del wattmetro sul mercato è generalmente di livello 0.5, ovvero l'errore è 0.005; l'alta precisione può arrivare fino a 0.0001.

III. Passaggi per misurare la luce LED con sfera di integrazione

1. Preparazione: preparare una sfera di integrazione di dimensioni adeguate, una sorgente luminosa standard con flusso luminoso vicino alla sorgente luminosa della lampada, temperatura ambiente di circa 25 gradi Celsius ed evitare che il vento soffi nella sfera di integrazione;
2. Calibrazione: installa la sorgente luminosa standard nella sfera di integrazione, collega la sorgente di corrente e il misuratore di potenza, quindi accendi la sorgente luminosa standard. Impostare il test continuo sull'interfaccia operativa del software della sfera di integrazione finché il flusso luminoso non raggiunge un valore stabile e registrare il valore del flusso luminoso;
3. Calibrazione: l'operazione di calibrazione è simile all'ispezione, ma la calibrazione deve essere calibrata prima di accendere la sorgente luminosa standard. Dopo che il flusso luminoso ha raggiunto un valore stabile, inserire la temperatura di colore standard e il flusso luminoso standard della sorgente luminosa standard nell'interfaccia operativa del software della sfera di integrazione, quindi fare clic su Avvia calibrazione, il tester della sfera di integrazione completerà automaticamente la calibrazione;
4. Campione di prova: installare il campione nella sfera di integrazione, accendere il campione, chiudere la sfera di integrazione e avviare il test. Dopo che il flusso luminoso è stabile, registrare il valore.

IV. Metodo di misurazione di Sfera Integrativa
Il tester della sfera di integrazione adotta il metodo di confronto relativo. Durante la misurazione, la sorgente luminosa standard deve essere prima calibrata e quindi confrontata con il valore della sorgente luminosa standard per calcolare il valore di misurazione effettivo della sfera di integrazione. Quando si utilizza il tester a sfera integrato per misurare, installare la sorgente luminosa standard nel sfera di integrazione, collegare la sorgente di corrente e il misuratore dei parametri elettrici, quindi accendere la sorgente luminosa standard. Regolare sull'interfaccia operativa del software della sfera di integrazione. A questo punto, il misuratore dei parametri elettrici inizia a funzionare e sulla frequenza compaiono i valori di corrente, tensione e potenza. Finché il flusso non raggiunge un valore stabile, registrarne il valore di flusso e il valore corrente. Pertanto, il misuratore di parametri elettrici della sfera integratrice è un dispositivo importante per il rilevamento dell'intensità della luce. Sia che l'emissione luminosa provenga da una sorgente luminosa debole (come la fluorescenza) o da un laser pulsato ad alta energia, il misuratore di parametri elettrici è indispensabile nei reparti di produzione di laboratorio o sul campo di lavoro e in altri ambienti applicativi.
