Che tipo di analizzatori di spettro sono disponibili e i loro principi di funzionamento

Un'apparecchiatura fondamentale per i test EMC è un analizzatore di spettro. Analizzatori di spettro con funzionalità specifiche EMC sono diventati molto più convenienti negli ultimi anni. Analizzatori di spettro offrono un'ampia varietà di impostazioni dei parametri e devono essere impostati correttamente. Questo viene fatto al fine di produrre misurazioni il più vicino possibile alle specifiche dei particolari standard EMC che si applicano alla progettazione del prodotto e all'uso finale.

I parametri dello strumento corretti per il filtro RBW, la larghezza di banda video, il tipo di rivelatore, l'intervallo di frequenza e la durata dello sweep sono determinati dai criteri relativi agli standard EMC. I parametri necessari sono anche influenzati dalle proprietà del trasduttore e dalle restrizioni di radiazione. Pertanto, lo strumento deve essere ottimizzato per ottenere un equilibrio adeguato tra alta sensibilità e minima distorsione.

Analizzatori di Spettro
I test utilizzati per valutare le frequenze e numerosi altri fattori vengono eseguiti tramite l'analizzatore di spettro. È interessante analizzatori di spettro sono usati per misurare segnali noti e scoprire segnali sconosciuti. L'analizzatore di spettro ha molti usi nel regno delle misurazioni elettriche ed elettroniche grazie alla sua precisione. Numerosi circuiti e sistemi vengono testati utilizzandolo.

Questi sistemi e circuiti funzionano a livelli di radiofrequenza. UN analizzatore di spettro inizialmente ha un aspetto simile a un oscilloscopio. Molti oscilloscopi moderni e potenti sono dotati di analizzatori di spettro integrati. Un oscilloscopio accede principalmente ai segnali utilizzando sonde o cavi collegati agli ingressi analogici. Per visualizzare questi segnali vengono utilizzati due assi. L'ampiezza è mostrata sull'asse Y in volt. Mentre il tempo è mostrato sull'asse X.

La frequenza del battito è il risultato della combinazione di due frequenze. Si noterà che quando due toni acustici sono presenti simultaneamente e sono sufficientemente vicini in frequenza, sarà udibile anche un terzo tono. La frequenza del tono risultante diminuirà man mano che uno dei due toni originali viene avvicinato all'altro. Assume un caratteristico suono pulsante fino a svanire bruscamente quando i due toni originali coincidono esattamente. Questo fenomeno risulta dall'alternanza di interferenze costruttive e distruttive, che modella il tono finale.

Ogni frequenza scelta dal sintonizzatore deve essere prodotta dall'oscillatore a una frequenza separata affinché l'IF rimanga stabile. Il metodo iniziale prevedeva che ciascuna stazione radio trasmettesse la forma d'onda necessaria per consentire il funzionamento della supereterodina insieme al segnale RF. La gamma di toni creata all'interno di ciascun ricevitore si è presto dimostrata più efficace. Potresti aver visto un condensatore variabile a due moduli con due serie di piastre di varie dimensioni attaccate a un unico albero all'interno di una vecchia radio a tubo.

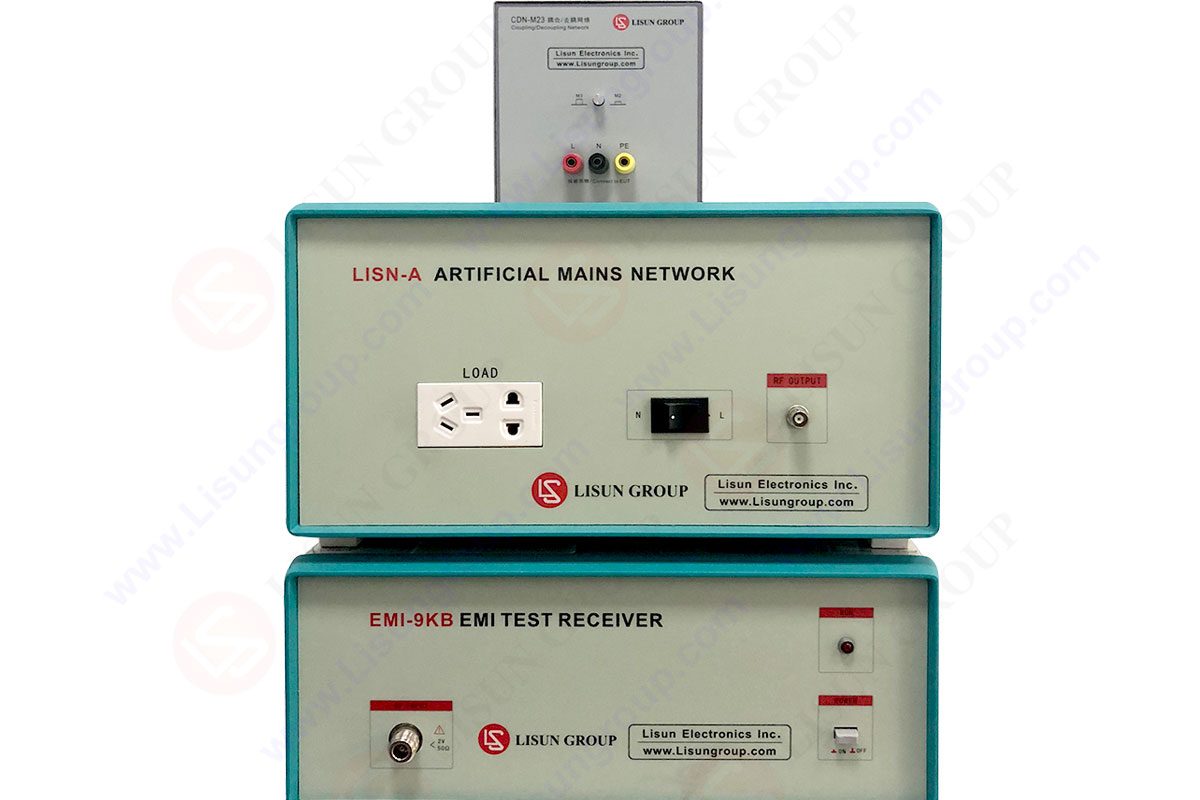

Questa configurazione offriva le capacità adeguate. Ha consentito la creazione di un singolo IF stabile sintetizzando la giusta frequenza per funzionare contro ogni portante di trasmissione. Questo può essere potenziato senza l'elaborazione RF. Ciò si traduce in una quantità significativa di attenuazione. LISUN prodotta Ricevitori EMI e gli analizzatori di spettro sono i migliori sul mercato e possono essere utilizzati per testare il tuo prodotto. Ora entreremo nel principio di funzionamento di questo dispositivo e vedremo come puoi usarlo in modo efficiente.

Principio di funzionamento dell'analizzatore di spettro
I analizzatore di spettro quantifica il contenuto dello spettro del segnale mentre viene consegnato al dispositivo. Il dispositivo misurerebbe il contenuto dello spettro del filtro di uscita nel dominio della frequenza se stessimo monitorando l'uscita di un filtro, diciamo un filtro passa basso. Inoltre, il contenuto di rumore verrebbe misurato durante questa operazione e visualizzato nel CRO.

L'attenuatore di ingresso attenua il segnale del livello di radiofrequenza prima di inviarlo al segnale misurato. Questo serve per creare lo sweep orizzontale del segnale misurato. Il filtro passa basso riceve l'uscita dell'attenuatore per rimuovere qualsiasi contenuto di ondulazione dal segnale. Successivamente, viene alimentato in un amplificatore. Ciò aumenta la potenza del segnale a un livello specifico.

È combinato con l'uscita dell'oscillatore. Questo viene regolato su una frequenza specifica durante questa procedura. L'oscillatore contribuisce al carattere alternato della forma d'onda alimentata. Il segnale viene fornito al rilevatore orizzontale. Lo trasforma nel dominio della frequenza dopo essere stato combinato con l'oscillatore e amplificato.

La quantità spettrale del segnale viene visualizzata nel dominio della frequenza proprio qui nell'analizzatore di spettro. È necessario avere l'ampiezza per lo sweep verticale. Il segnale viene fornito all'oscillatore sintonizzato in tensione per ottenere l'ampiezza. La sintonizzazione a radiofrequenza viene utilizzata con l'oscillatore sintonizzato in tensione. Tipicamente, i circuiti dell'oscillatore vengono creati utilizzando una combinazione di resistori e condensatori. Questi sono chiamati oscillatori RC. Il segnale subisce uno sfasamento di 360 gradi a livello dell'oscillatore. Per questo sfasamento vengono impiegati diversi livelli di circuiti RC. In genere abbiamo tre strati.

Occasionalmente si verifica anche l'uso di trasformatori per lo sfasamento. Un generatore di rampa viene utilizzato anche per regolare la frequenza degli oscillatori la maggior parte del tempo. Il generatore di rampa può anche essere accoppiato a un modulatore di ampiezza di impulsi per creare una rampa di impulsi. Il circuito di scansione verticale riceve l'uscita dell'oscillatore. Questo dà l'ampiezza dell'oscilloscopio a raggi catodici. Gli analizzatori di spettro sono di due tipi discussi di seguito.

Analizzatore di spettro analogico
Il principio della supereterodina viene utilizzato negli analizzatori di spettro analogici. Sono inoltre noti come analizzatori di spazzata o spazzata. L'analizzatore conterrà diversi circuiti di sweep orizzontali e verticali. Un amplificatore logaritmico viene utilizzato anche prima del circuito di sweep orizzontale. Viene utilizzato per visualizzare l'output in decibel. Viene offerto anche un filtro video per filtrare il materiale video. Ogni frequenza può visualizzare la risposta in frequenza in un'area diversa del display grazie al generatore di rampa.

Analizzatore di spettro digitale
Nel digitale vengono utilizzati blocchi di trasformata di Fourier veloce (FFT) e convertitori da analogico a digitale (ADC). analizzatore di spettro. Questi sono usati per trasformare i segnali analogici in segnali digitali. L'attenuatore abbassa il livello del segnale prima di inviare il segnale all'LPF. Questo rimuove il contenuto dell'ondulazione. Un convertitore da analogico a digitale (ADC) viene quindi utilizzato per trasformare il segnale nel regno digitale. L'analizzatore FFT riceve il segnale digitale e lo traduce nel dominio della frequenza. È utile misurare lo spettro di frequenza del segnale. Infine, il CRO viene utilizzato per visualizzarlo.
