Generatore di test di sovratensione: uno strumento standardizzato per valutare l'immunità alle sovratensioni dei cavi di alimentazione e dei connettori interni

Astratto
Con la crescente complessità dei sistemi elettrici ed elettronici, l'affidabilità delle linee di alimentazione e dei cavi di collegamento interni in presenza di interferenze transitorie è diventata una preoccupazione critica. Le sovratensioni indotte dai fulmini naturali e la commutazione di carichi induttivi-capacitivi ad alta capacità possono generare disturbi transitori ad alta energia, che possono causare danni irreversibili ai componenti sensibili. Questo articolo si concentra su generatore di prova di sovratensione come strumento fondamentale per valutare la tolleranza alle sovratensioni di questi componenti, con un'analisi specifica del LISUN SG61000-5 Generatore di sovratensioni. Conforme a standard internazionali come IEC 61000-4-5, questa apparecchiatura fornisce una base unificata e affidabile per i test di immunità alle sovratensioni. I dati sperimentali ottenuti da test su cavi di alimentazione e connettori interni tipici vengono presentati per verificare l'efficacia del generatore di test di sovratensioni nell'identificare i punti vulnerabili e guidare l'ottimizzazione del prodotto.

1. introduzione
La compatibilità elettromagnetica (EMC) è essenziale per garantire il funzionamento stabile delle apparecchiature elettriche ed elettroniche in ambienti elettromagnetici complessi. Tra le varie minacce EMC, le sovratensioni transitorie ad alta energia, causate principalmente dall'induzione dei fulmini e dalla commutazione dei carichi, rappresentano rischi significativi per le linee di trasmissione elettrica e i cavi di collegamento interni. Un fulmine diretto in prossimità di una rete elettrica può indurre sovratensioni fino a decine di kilovolt, mentre la commutazione di motori di grandi dimensioni o banchi di condensatori genera improvvisi transitori di tensione/corrente che si propagano attraverso le linee elettriche (LISUN Group, 2025). Queste sovratensioni possono degradare l'isolamento, causare archi elettrici nei connettori o addirittura danneggiare i dispositivi a semiconduttore, causando tempi di inattività del sistema o perdita di dati.

Per affrontare questa sfida, il generatore di test di sovratensione è emerso come strumento di test standardizzato. Simula disturbi transitori reali in un ambiente di laboratorio, consentendo una valutazione quantitativa della tolleranza dei componenti. Questo articolo analizza sistematicamente il ruolo del generatore di test di sovratensione nei test EMC, con particolare attenzione a: LISUN SG61000-5 Generatore di sovratensioni. Descrive dettagliatamente le specifiche tecniche del generatore, le procedure di prova e le applicazioni sperimentali, dimostrandone l'importanza nel garantire l'affidabilità dei cavi di alimentazione e dei connettori interni.

2. Contesto tecnico dei disturbi da sovratensione

2.1 Sovratensioni indotte dai fulmini

Le scariche elettriche causate da fulmini creano intensi campi elettromagnetici che si accoppiano alle linee elettriche e ai cavi interni. Le sovratensioni indotte presentano tipicamente una forma d'onda di tensione pari a 1.2/50 μs (tempo di salita di 1.2 μs, durata di metà picco di 50 μs) e una forma d'onda di corrente pari a 8/20 μs (tempo di salita di 8 μs, durata di metà picco di 20 μs), forme d'onda standardizzate dalla norma IEC 61000-4-5 (IEC, 2005). Anche i fulmini indiretti possono indurre sovratensioni di 6-10 kV nei sistemi di alimentazione a bassa tensione, superando la tolleranza della maggior parte dei componenti non protetti.

2.2 Transitori di commutazione del carico

Carichi induttivi o capacitivi di grandi dimensioni (ad esempio motori industriali, condensatori di potenza) causano variazioni di impedenza all'accensione/spegnimento. Ciò provoca picchi di tensione e oscillazioni di corrente nella rete elettrica. Ad esempio, l'avviamento di un motore da 100 kW può generare un transitorio di 2-3 kV, che può influire sulle apparecchiature sensibili collegate alla stessa rete. A differenza delle sovratensioni da fulmini, questi transitori si verificano più frequentemente, aumentando lo stress cumulativo su cavi e connettori.

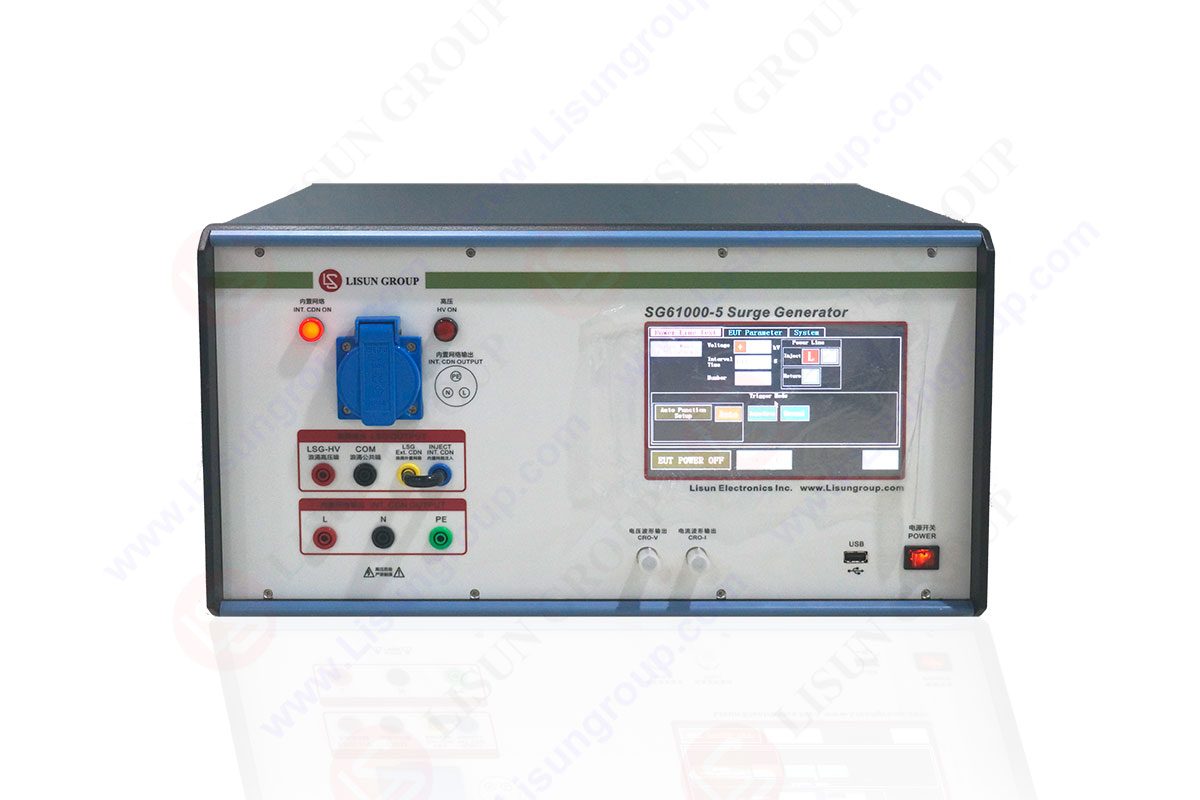

Generatore di sovratensioni SG61000-5

3. LISUN SG61000-5 Generatore di sovratensione: progettazione e specifiche

Migliori LISUN SG61000-5 Surge Generator è un generatore di test di sovratensione all'avanguardia, progettato per soddisfare gli standard EMC globali, tra cui IEC 61000-4-5, EN 61000-4-5 e GB/T 17626.5. La sua funzione principale è quella di replicare forme d'onda di sovratensione standardizzate e iniettarle nei campioni di prova, consentendo una valutazione accurata dell'immunità alle sovratensioni.

3.1 Specifiche tecniche chiave

La tabella 1 riassume le specifiche del SG61000-5 serie, evidenziandone la versatilità in diversi scenari di test.
Tabella 1: Specifiche tecniche di LISUN SG61000-5 Serie di generatori di sovratensione

In particolare, il SG61000-5 Offre opzioni di impedenza flessibili (2Ω, 12Ω, 500Ω per i modelli ad alta tensione), consentendo l'adattamento a diversi ambienti di test: 2Ω per linee elettriche, 500Ω per cavi di telecomunicazione. L'ampio intervallo di tensione/corrente (fino a 20 kV/10 kA) copre sia i test di componenti a bassa tensione che quelli di livello industriale.

3.2 Configurazione del test e principio di funzionamento

Il generatore di test di sovratensione funziona caricando un condensatore di accumulo di energia a una tensione predefinita e scaricandolo attraverso una rete di modulazione della forma d'onda per produrre la forma d'onda 1.2/50 μs o 8/20 μs. La configurazione del test include tre componenti chiave:
• Generatore di sovratensioni: l'unità centrale che genera forme d'onda standardizzate.
• Rete di accoppiamento/disaccoppiamento (CDN): accoppia le sovratensioni all'apparecchiatura sottoposta a test (EUT) isolando al contempo la rete elettrica dalle interferenze di test.
• Sistema di monitoraggio: misura le risposte di tensione/corrente dell'EUT e registra le deviazioni delle prestazioni.

Per i test sui cavi di alimentazione, l'EUT (ad esempio, un cavo di alimentazione CA da 2 metri) è collegato al CDN, che inietta sovratensioni tra le linee (linea-linea) o tra linea e terra (linea-terra). SG61000-5Il pannello di controllo integrato consente la regolazione dei parametri (tensione, polarità, frequenza di ripetizione), mentre il software registra i dati dei test in tempo reale.

4. Validazione sperimentale con LISUN SG61000-5

Per dimostrare il valore pratico del generatore di test di sovratensione, sono stati condotti esperimenti su 10 comuni campioni di cavi di alimentazione e connettori interni (5 provenienti da apparecchiature elettroniche di consumo, 5 da apparecchiature industriali).

4.1 Protocollo di prova

• Standard: IEC 61000-4-5 Livello 4 (6 kV linea-linea, 8 kV linea-terra).
• Forma d'onda: 1.2/50μs (tensione) per test linea-terra; 8/20μs (corrente) per test linea-linea.
• Procedura: iniettare 10 sovratensioni per polarità (positiva/negativa) a intervalli di 1 minuto. Monitorare eventuali guasti all'isolamento, archi elettrici o perdite di segnale.

4.2 Risultati e analisi

La Tabella 2 presenta i risultati dei test, classificati in base al tipo di campione.
Tabella 2: Risultati del test di immunità alle sovratensioni utilizzando LISUN SG61000-5

Nota: "Superato" significa che non si è verificato alcun degrado delle prestazioni dopo 10 iniezioni di sovratensione.

Osservazioni chiave:
• Componenti di consumo vs. componenti industriali: i campioni industriali hanno mostrato una tolleranza maggiore grazie a un isolamento più spesso e a connettori robusti. Ad esempio, i cavi di alimentazione industriali hanno resistito a sovratensioni di 7.0 kV, rispetto ai 5.5 kV dei cavi di consumo.
• Modalità di guasto comuni: i connettori interni dei consumatori sono risultati i più vulnerabili, con il 60% di guasti dovuti alla scarsa resistenza di contatto dopo l'esposizione a sovratensioni. Ciò evidenzia la necessità di materiali di placcatura migliori (ad esempio, oro anziché stagno) nei connettori a basso costo.
· XNUMX€ SG61000-5Ruolo di: Il generatore di test di sovratensione ha replicato accuratamente le sollecitazioni reali, consentendo l'identificazione precisa delle soglie di guasto. Ad esempio, ha rilevato debolezze di isolamento in un cavo di consumo che si è guastato a 4.8 kV, al di sotto del requisito di Livello 4.

5. Discussione: il valore dei test di sovratensione standardizzati
Il generatore di test di sovratensione affronta due sfide critiche del settore:

• Benchmark di valutazione unificato: aderendo alla norma IEC 61000-4-5, SG61000-5 Garantisce risultati di test coerenti tra i laboratori, facilitando la certificazione globale dei prodotti. I produttori possono confrontare le prestazioni dei componenti in modo obiettivo, evitando discrepanze derivanti da test non standardizzati.
• Efficienza in termini di costi nello sviluppo del prodotto: i test di sovratensione in fase iniziale con il generatore di test di sovratensione riducono i guasti post-commercializzazione. Ad esempio, i dati sperimentali hanno dimostrato che la modifica della placcatura di un connettore consumer ne ha aumentato la tensione critica da 3.5 kV a 5.0 kV, prevenendo potenziali reclami in garanzia.

Limitazioni e miglioramenti futuri:
Il test attuale si concentra sulle forme d'onda 1.2/50μs e 8/20μs; i futuri modelli di generatori per test di sovratensione potrebbero includere forme d'onda 10/350μs per simulazioni di fulmini diretti (secondo IEC 62305).
L'integrazione con il monitoraggio basato sull'intelligenza artificiale potrebbe automatizzare l'analisi dei guasti, riducendo i tempi di test del 30-40%.

6. CONCLUSIONE
Questo documento conferma che il generatore di prova di sovratensione—esemplificato dal LISUN SG61000-5—è uno strumento indispensabile per valutare la tolleranza alle sovratensioni di cavi di alimentazione e connettori interni. La sua conformità agli standard internazionali, le specifiche tecniche flessibili e l'accurata simulazione della forma d'onda forniscono una base affidabile per i test EMC. I risultati sperimentali dimostrano la sua capacità di identificare i punti vulnerabili, guidando i produttori a migliorare la progettazione dei componenti. Con la crescente interconnessione dei sistemi elettrici, il ruolo del generatore di test di sovratensione nel garantire l'affidabilità del sistema diventerà sempre più vitale.

Per ulteriori informazioni sul LISUN SG61000-5 Generatore di sovratensione, fare riferimento alla pagina ufficiale del prodotto: https://www.lisungroup.com/products/emi-and-emc-test-system/surge-generator.html.
