Come testare dispositivi a LED per avvio, tempo di salita e sfarfallio

Negli ultimi anni, il mercato dei LED si sta espandendo, il che è attribuito alle caratteristiche uniche dei prodotti di illuminazione a stato solido a LED, come la buona efficienza luminosa, la lunga durata e l'elevata affidabilità. Pertanto, i prodotti di illuminazione a stato solido a LED sono sempre più favoriti dal mercato e dai consumatori. Allo stesso tempo, a causa della rapida velocità di risposta del LED e della mancanza di inerzia termica e dell'effetto bagliore delle lampade tradizionali, il LED è profondamente influenzato dall'attuale fluttuazione, che influisce direttamente sull'emissione del flusso luminoso.

Lo sfarfallio della sorgente luminosa è la riflessione esterna del cambiamento del flusso luminoso. Pertanto, lo sfarfallio dei prodotti di illuminazione a LED ha attirato l’attenzione delle persone. A questo proposito, il 14 dicembre 2012, l'Unione Europea (UE) ha ufficialmente emanato il regolamento n. 1194/2012 nella sua Gazzetta Ufficiale, “le modalità di attuazione della direttiva n. 2009/125/EC del Parlamento Europeo e del Consiglio Europeo sui requisiti di progettazione ecologica per luci direzionali, luci a LED e relative apparecchiature”. Secondo il regolamento della Commissione Europea (CE) NO244/2009 emesso il 18 marzo 2009, la direttiva 2005/32/CE del Parlamento Europeo e del Consiglio Europeo sull'implementazione dei requisiti di progettazione ecologica per le lampade domestiche non direzionali, finora l'UE si è formata requisiti obbligatori completi di progettazione ecologica per le lampade a LED. Il tempo di avvio e il tempo di salita, in quanto due indici di requisiti funzionali, sono oggetto di sempre maggiore attenzione da parte dei produttori del settore.

Abbiamo appena parlato dell'effetto sfarfallio dell'illuminazione a LED, ma la maggior parte delle persone non sa cosa significhi. L'essenza dello sfarfallio della sorgente luminosa è la fluttuazione del flusso luminoso. Azionati da corrente alternata o impulso continua, il flusso luminoso, l'illuminamento o la luminosità della sorgente luminosa cambiano corrispondentemente al cambiamento periodico dell'ampiezza della corrente. Gli occhi umani e il cervello umano reagiscono soggettivamente a questo cambiamento. Di solito, Flicker può essere suddiviso in Flicker visibile e Flicker invisibile in base ai sentimenti delle persone. Quando la frequenza è superiore a 100 Hz, l'occhio umano non può percepire il fenomeno dello sfarfallio, ma causerà comunque affaticamento degli occhi, mal di testa, ecc. Questo è l'effetto yan shan, che generalmente si ritiene esista entro 500 Hz. Per questo scopo, Lampade ENERGY STAR V2.1 la bozza 4 specifica le condizioni di sfarfallio utilizzate per tutte le lampade e le lanterne nei requisiti di prestazione di regolazione.

 Come mostrato nella figura seguente:

L'intervallo consentito di sfarfallio della sorgente luminosa è:

1. La frequenza non è inferiore a 120Hz;
2. F1 <0.001 X frequenza entro la gamma di frequenza di 120 hz-800 hz
3. Non è necessario per F1 quando la frequenza è maggiore di 800Hz;
4. Se la frequenza è incerta, PF <30%;

Inoltre, la frequenza di uscita della luce fluorescente compatta dovrebbe essere di 20-30 kHz o superiore a 40 KHz.

L'essenza dello sfarfallio della sorgente luminosa è l'instabilità del flusso luminoso. Quando si rileva la fluttuazione della sorgente luminosa nel tempo, è possibile testare la curva di variazione della luminosità e la curva di variazione del flusso luminoso o dell'illuminazione può essere testata nelle stesse condizioni. ENERGY STAR (V1.0) specifica i requisiti di misurazione dello sfarfallio:

1. L'alimentazione e gli strumenti di misura devono incontrarsi LM-79 all'08 ottobre requisiti;
2. L'oscilloscopio multicanale con funzione di memorizzazione e la sonda di attenuazione possono essere aggiunti quando necessario. La frequenza di campionamento è maggiore di 2kHz e il tempo di campionamento è maggiore di 100ms.
3. La sonda fotometrica, la correzione V (in) e il tempo corrispondente devono soddisfare i requisiti;
4. Per fotometria assoluta: per misurare il valore assoluto, è necessaria una sfera di integrazione; Per fotometria relativa: assicurarsi che il rilevatore sia in grado di misurare la potenza luminosa relativa e riceva solo la luce della luce da misurare.
5. Prima della misurazione, la lampada fluorescente compatta deve invecchiare per 100 ore e deve essere preriscaldata prima della misurazione. Le luci a LED non devono essere vecchie, la temperatura ambiente è di 25 +/- 5 gradi.

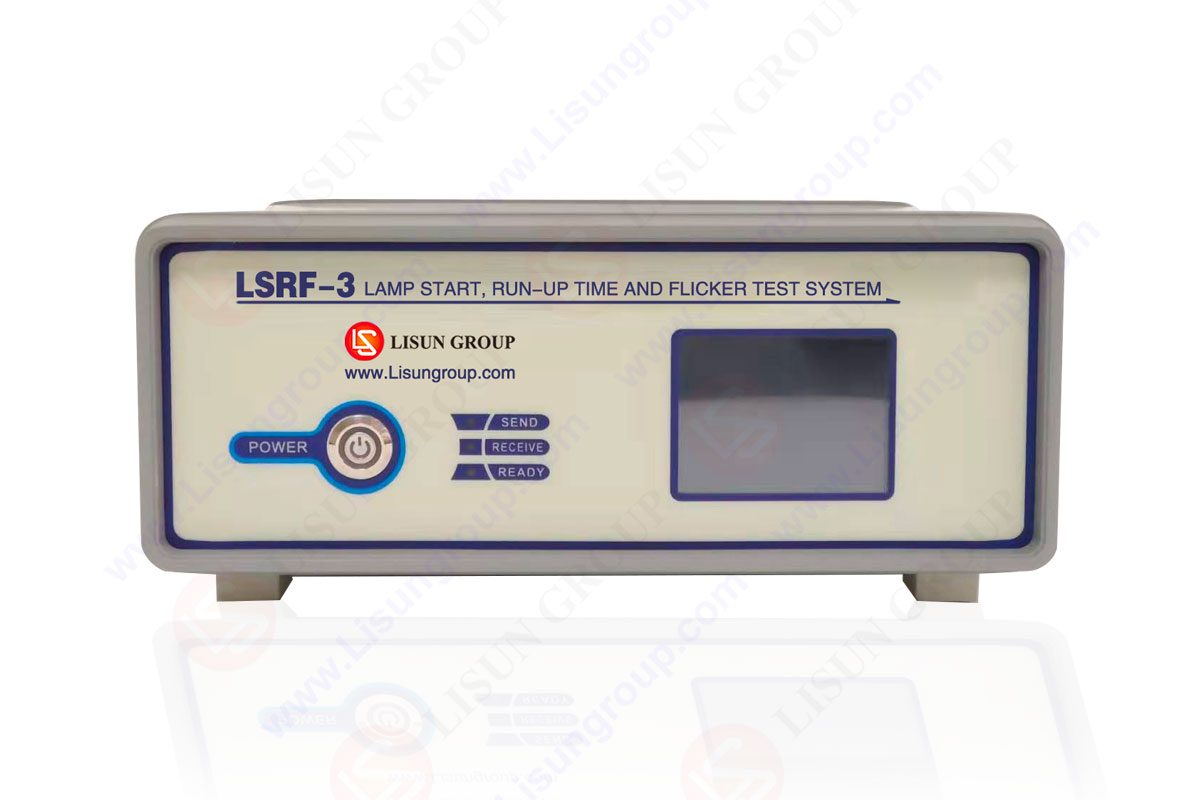

Al fine di soddisfare i requisiti dell'indice di efficienza energetica Erp dell'UE, nonché IEC60969 Alimentatori automatici S per requisiti generali di sicurezza dell'illuminazione e requisiti Energy Star, LISUN sviluppato LSRF-3 avvio delle lampade, tempo di salita e sistema di test dello sfarfallio, per soddisfare i requisiti di tempo di avvio delle lampade a LED, tempo di salita e test del flash stroboscopico dello strumento.
