Test di compatibilità elettromagnetica: valutazione dell'immunità alle sovratensioni dei cavi di alimentazione e interni

Astratto: Questo documento si concentra sui test di compatibilità elettromagnetica (EMC) dei cavi di alimentazione e dei connettori interni nel contesto di interferenze transitorie ad alta energia causate dall'induzione di sovratensioni da fulmini naturali e dalla commutazione di carichi di grande capacità. LISUN SG61000-5 Surge Generator viene introdotto come strumento chiave per condurre tali test. Il principio di funzionamento, le specifiche e gli scenari applicativi del generatore di sovratensione sono dettagliati, insieme all'importanza dei test EMC per garantire il funzionamento affidabile delle apparecchiature elettriche ed elettroniche. Sono forniti dati sperimentali e analisi per dimostrare l'efficacia del processo di test.

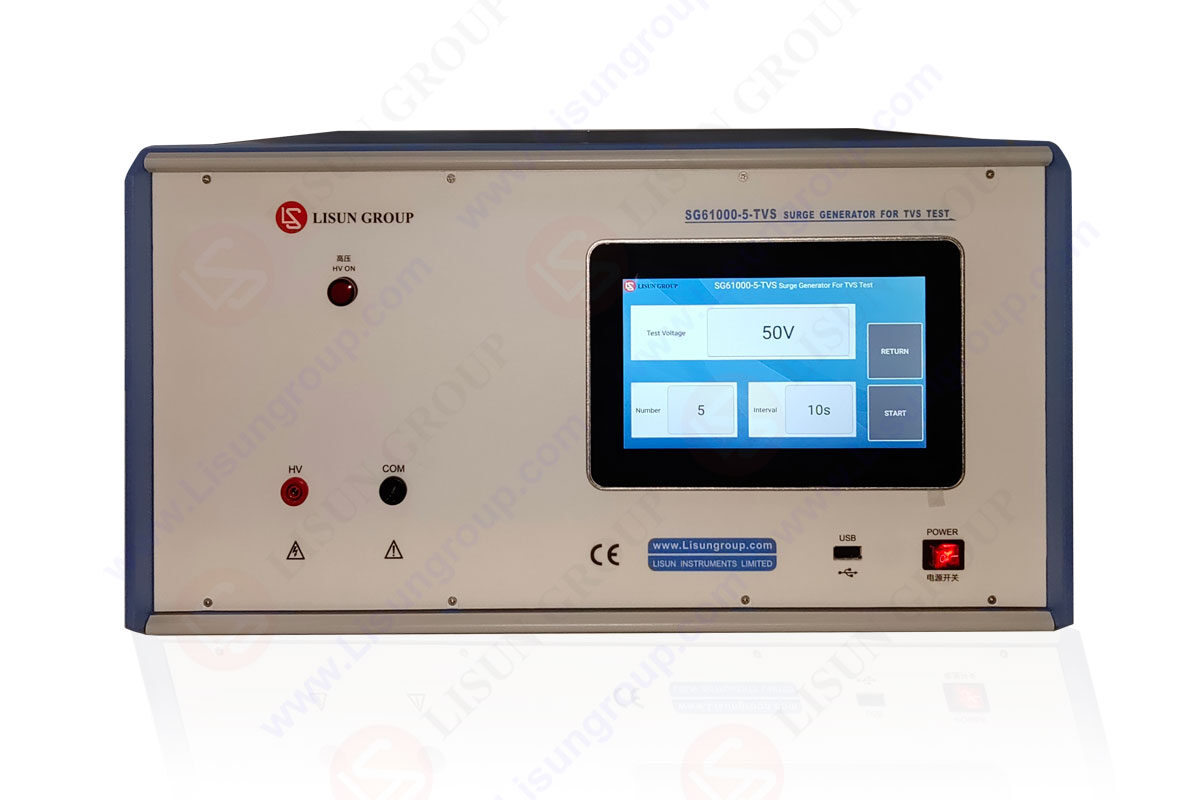

SG61000-5-TVS_AL

1. introduzione

Nei moderni sistemi elettrici ed elettronici, la questione della compatibilità elettromagnetica è diventata sempre più cruciale. I cavi di alimentazione e i connettori interni svolgono un ruolo fondamentale nella trasmissione di energia elettrica e segnali all'interno delle apparecchiature. Tuttavia, sono spesso suscettibili a interferenze transitorie ad alta energia da fenomeni naturali come sovratensioni da fulmini ed eventi di commutazione di carichi di grande capacità. Test di compatibilità elettromagnetica, in particolare i test di immunità alle sovratensioni, sono essenziali per valutare la capacità di questi componenti di resistere a tali disturbi e mantenere il corretto funzionamento del sistema complessivo. LISUN SG61000-5 Surge Generator è progettato per soddisfare i requisiti di tali standard di prova e fornisce una soluzione completa per valutare l'immunità alle sovratensioni dei cavi di alimentazione e interni.

2. L'impatto delle interferenze transitorie ad alta energia

2.1 Induzione di sovratensione da fulmini

I fulmini possono indurre sovratensioni e sovracorrenti estremamente elevate nelle linee elettriche e in altri percorsi conduttivi. Quando un fulmine colpisce vicino a una linea di trasmissione elettrica o all'infrastruttura elettrica di un edificio, può generare campi elettromagnetici che si accoppiano ai cavi di alimentazione e ai connettori interni. Queste sovratensioni indotte possono avere ampiezze che raggiungono diversi kilovolt o anche superiori, con tempi di salita e durate molto brevi. Tali impulsi ad alta energia possono causare danni immediati a componenti elettronici sensibili, come i dispositivi a semiconduttore, portando a guasti alle apparecchiature. In alcuni casi, anche se i componenti non sono completamente danneggiati, la sovratensione può interrompere il normale funzionamento dell'apparecchiatura, causando errori nei dati, malfunzionamenti del sistema o guasti intermittenti.

2.2 Commutazione del carico di grande capacità

Le operazioni di commutazione del carico di grande capacità nei sistemi di alimentazione, come l'avvio e l'arresto di grandi motori o la commutazione di banchi di condensatori, possono anche causare significativi transitori di tensione e corrente. Durante questi processi, il cambiamento improvviso dell'impedenza di carico può portare a picchi di tensione e sovratensioni nella rete di distribuzione dell'alimentazione. Questi transitori possono propagarsi attraverso i cavi di alimentazione e influenzare i componenti interni delle apparecchiature collegate. La frequenza e l'entità di questi transitori di commutazione del carico variano a seconda delle caratteristiche del carico e del sistema di alimentazione. Tuttavia, possono comunque rappresentare una minaccia per l'affidabilità delle apparecchiature, specialmente nelle applicazioni industriali e commerciali in cui sono comunemente presenti grandi carichi.

3. il LISUN SG61000-5 Generatore di sovratensioni

3.1 Principio di funzionamento

Migliori SG61000-5 Surge Generator si basa sul principio di generare specifiche forme d'onda di tensione e corrente per simulare gli effetti delle sovratensioni da fulmini e di altri eventi transitori. Può produrre un'onda combinata con una forma d'onda di tensione di 1.2/50μs (circuito aperto) e una forma d'onda di corrente di 8/20μs (cortocircuito). Iniettando queste forme d'onda nei cavi di alimentazione e nei connettori interni sottoposti a test, è possibile valutare la loro capacità di resistere alle interferenze transitorie. Il generatore è progettato per essere conforme agli standard internazionali quali IEC 61000-4-5, EN61000-4-5 e GB/T17626.5, garantendo l'accuratezza e l'affidabilità dei risultati dei test.

3.2 Specifiche

La tabella seguente riassume le specifiche principali del LISUN SG61000-5 Serie di generatori di sovratensione:

3.3 Impostazione e procedura del test

Quando si utilizza la SG61000-5 Generatore di sovratensione per il test, è richiesta una configurazione di prova adeguata. L'apparecchiatura sottoposta a test (EUT) è collegata al generatore di sovratensione tramite le appropriate reti di accoppiamento/disaccoppiamento (CDN) e trasformatori di isolamento. Le CDN vengono utilizzate per accoppiare i segnali di sovratensione sulle linee di alimentazione e comunicazione dell'EUT, disaccoppiando l'EUT dalla fonte di alimentazione per impedire che le sovratensioni iniettate influenzino la rete elettrica. Il trasformatore di isolamento fornisce isolamento elettrico tra l'EUT e la fonte di alimentazione, garantendo la sicurezza della configurazione di prova.

La procedura di test in genere prevede l'impostazione dei parametri del generatore di sovratensione, come tensione di uscita, corrente, polarità e frequenza di ripetizione, in base ai requisiti del test e agli standard seguiti. L'EUT viene quindi sottoposto a una serie di iniezioni di sovratensione e le sue prestazioni vengono monitorate durante e dopo ogni iniezione. Eventuali malfunzionamenti o deviazioni dal normale funzionamento dell'EUT vengono registrati e analizzati per determinare il livello di immunità alle sovratensioni.

4. Risultati sperimentali e analisi

4.1 Test campione

Sono stati condotti una serie di test su un campione di cavi di alimentazione e connettori interni utilizzando il LISUN SG61000-5 Generatore di sovratensione. I campioni sono stati selezionati da diversi produttori e applicazioni per rappresentare un'ampia gamma di prodotti. I test sono stati eseguiti a vari livelli di tensione e corrente e i risultati sono stati analizzati per valutare le prestazioni di immunità alle sovratensioni dei campioni.

4.2 Risultati

I risultati dei test hanno mostrato che alcuni campioni sono stati in grado di resistere ai livelli di sovratensione specificati senza alcun degrado significativo delle prestazioni. Tuttavia, un numero significativo di campioni ha mostrato guasti o comportamenti anomali quando sottoposti ad ampiezze di sovratensione più elevate. Ad esempio, in alcuni casi, l'isolamento dei cavi di alimentazione è stato danneggiato, causando cortocircuiti o correnti di dispersione. In altri casi, i connettori interni hanno mostrato segni di arco elettrico o guasto dei contatti, causando interruzioni del segnale o errori di dati nell'apparecchiatura collegata.

4.3 Analisi

L'analisi dei risultati dei test indica che c'è bisogno di migliorare la progettazione e i processi di fabbricazione dei cavi di alimentazione e dei connettori interni per migliorare la loro immunità alle sovratensioni. I produttori dovrebbero prestare maggiore attenzione alla selezione dei materiali e alla progettazione delle strutture elettriche e meccaniche per garantire migliori prestazioni in condizioni di interferenza transitoria. Inoltre, i risultati sottolineano anche l'importanza dei test EMC durante la fase di sviluppo del prodotto per identificare e risolvere potenziali problemi prima che i prodotti vengano immessi sul mercato.

5. Importanza dei test EMC per garantire l'affidabilità del sistema

5.1 Prevenzione dei guasti delle apparecchiature

I test EMC, in particolare i test di immunità alle sovratensioni, aiutano a identificare in anticipo i punti deboli dei cavi di alimentazione e dei connettori interni. Sottoponendo i componenti a interferenze transitorie simulate, è possibile rilevare e correggere eventuali problemi potenziali prima che causino guasti effettivi delle apparecchiature sul campo. Questo approccio proattivo può ridurre significativamente il rischio di tempi di fermo delle apparecchiature e costi di riparazione, migliorando l'affidabilità e la disponibilità complessive dei sistemi elettrici ed elettronici.

5.2 Garantire la compatibilità del sistema

Nei sistemi elettrici ed elettronici complessi, diversi componenti devono lavorare insieme in modo armonioso. I test EMC assicurano che i cavi di alimentazione e i connettori interni non emettano interferenze elettromagnetiche eccessive che potrebbero influire sulle prestazioni di altri componenti nelle vicinanze. Allo stesso tempo, verificano anche che i componenti possano resistere alle interferenze provenienti da altre parti del sistema, assicurando la compatibilità e la stabilità dell'intero sistema.

6. CONCLUSIONE

In conclusione, test di compatibilità elettromagnetica dei cavi di alimentazione e dei connettori interni è di fondamentale importanza di fronte alle interferenze transitorie ad alta energia derivanti dall'induzione di sovratensione da fulmini naturali e dalla commutazione di carichi di grande capacità. LISUN SG61000-5 Surge Generator fornisce uno strumento affidabile ed efficiente per condurre tali test. Attraverso configurazioni e procedure di test appropriate, è possibile valutare accuratamente l'immunità alle sovratensioni dei componenti e identificare aree di miglioramento. I risultati sperimentali evidenziano la necessità di sforzi continui nel migliorare la progettazione e la produzione di cavi di alimentazione e connettori interni per migliorare la loro capacità di resistere alle interferenze transitorie. Sottolineando l'importanza dei test EMC e adottando misure appropriate, possiamo garantire il funzionamento affidabile delle apparecchiature elettriche ed elettroniche e la stabilità del sistema complessivo. La ricerca futura dovrebbe concentrarsi sull'ulteriore ottimizzazione dei metodi di test e sullo sviluppo di generatori di sovratensioni più avanzati per soddisfare le esigenze in continua evoluzione del settore.
