Configurazione dell'apparecchiatura di test EMI di cui devi essere a conoscenza

Il rumore elettronico, noto anche come interferenza elettromagnetica, impedisce le comunicazioni via cavo e ne indebolisce l'integrità. Tipicamente, servono macchinari e motori che emettono radiazioni elettromagnetiche Ricevitore EMI generatori. L'interferenza condotta e l'interferenza irradiata sono le due forme di ricevitori EMI. L'accoppiamento di segnali da una rete elettrica a un'altra rete elettrica su un mezzo conduttivo viene definito interferenza condotta. Quando un segnale proveniente da una sorgente di interferenza è accoppiato tramite un'altra rete elettrica attraverso lo spazio, si dice che irradia un'interferenza.

Testare le interferenze utilizzando i ricevitori EMI

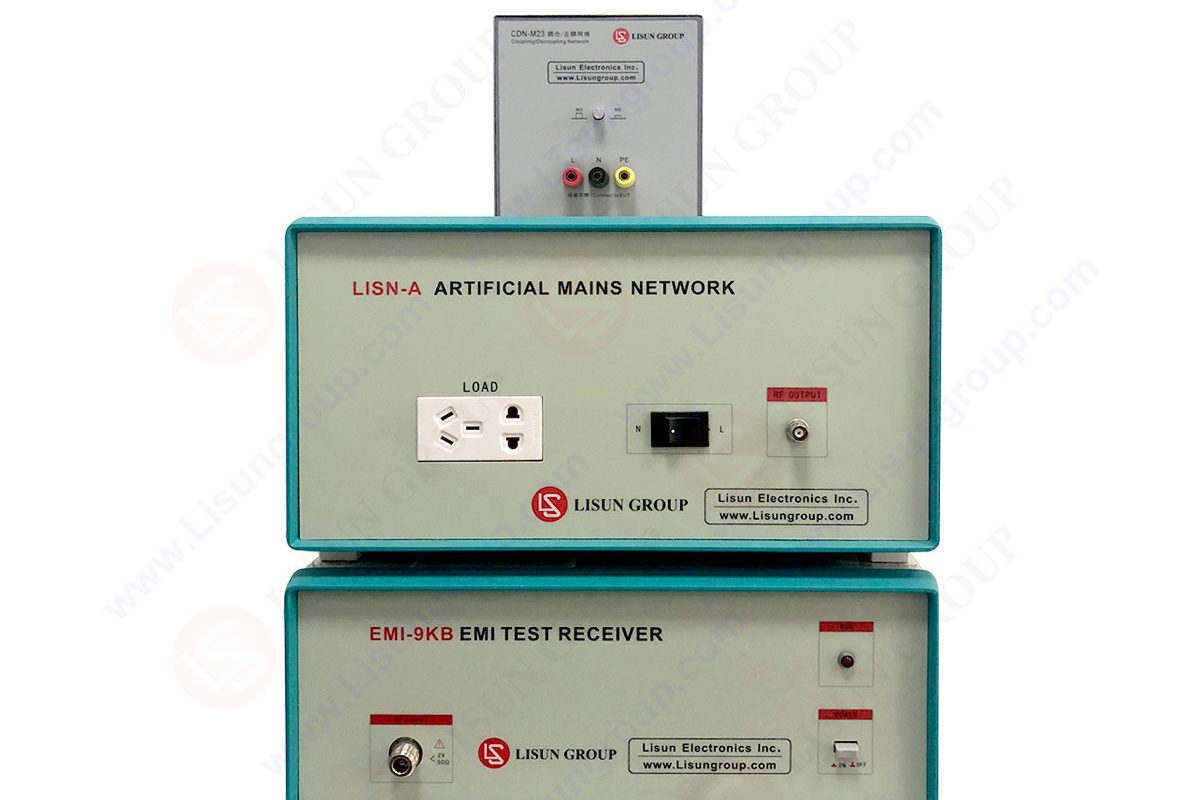

L'interferenza elettromagnetica fa sì che le apparecchiature elettriche o elettroniche funzionino male, funzionino in modo irregolare o si guastino. Può essere separato in test per l'interferenza da radiazioni e per l'interferenza condotta. IL LISUN EMI-9KB è un automatico Ricevitore EMI sistema utilizzato per condurre test sulle emissioni o test sulle radiazioni EMI. Questo articolo esplorerà cosa Apparecchiatura di prova EMC necessario per condurre test di interferenza.

Applicazioni e gamma di frequenza di prova per le prove di emissione
I componenti e i moduli delle applicazioni di bordo per autoveicoli sono testati in conformità con CISPR 25 su una gamma di frequenza totale da 150 kHz a 2.5 GHz.

Per gli articoli prodotti per applicazioni ISM, i test nelle bande CISPR C e D in una gamma di frequenza da 30 MHz a 1 GHz in conformità con lo scopo del CISPR 11 soddisfa i criteri RE. L'ambiente di installazione previsto per l'apparecchiatura determina se i test in CISPR 11 sono applicabili.

I requisiti di emissione irradiata sono soddisfatti in conformità con MIL-STD-461G eseguendo test RE101 (campo magnetico) e RE102 (campo elettrico) negli intervalli di frequenza rispettivamente da 30 Hz a 100 kHz e da 10 kHz a 18 GHz. Questi test assicurano che le emissioni di campo magnetico ed elettrico dell'apparecchiatura in prova (EUT) e dei cavi ad essa collegati non superino i limiti consentiti.

Apparecchiatura di prova EMI
An Ricevitore EMI o analizzatore di spettro con il rilevatore di picco, quasi-picco o medio appropriato, come indicato in CISPR 16-1-1, sono tra i principali strumenti di test necessari per condurre test di emissione irradiata. Una rete di stabilizzazione dell'impedenza di linea (LISN) o una rete artificiale (AN) offre un'impedenza chiara e coerente (molto vicina a 50) attraverso i terminali di alimentazione dell'EUT nell'intervallo di frequenza di prova pertinente.

Numerose antenne, come una sonda di campo magnetico per il test RE101, un'antenna a stelo unipolare per i test RE102 e CISPR 25 e antenne a tromba guida biconiche ea doppia cresta. Il ricevitore di misura deve avere la larghezza di banda di risoluzione adeguata (RBW) specificata negli standard pertinenti per le varie applicazioni al fine di spazzare la gamma di frequenza di prova richiesta.

Requisiti di configurazione del test
Tipi di antenna
CISPR 25 richiede antenne con un'impedenza di uscita nominale di 50 che sono antenne ad asta, log-periodiche, biconiche e a tromba polarizzate linearmente per coprire una gamma di frequenze da 150 kHz a 2.5 GHz. Le antenne biconiche e a tromba a banda larga sono utilizzate da CISPR 11 per rilevare i disturbi delle emissioni irradiate da 30 MHz a 18 GHz. Per RE101 da 30 Hz a 100 kHz, MIL-STD-461 utilizza un sensore di loop di campo magnetico e per RE102 da 10 kHz a 18 GHz, utilizza antenne ad asta, biconiche e a tromba. In generale, le misurazioni con polarizzazione dell'antenna sia orizzontale che verticale sono necessarie per specifiche superiori a 30 MHz.

Distanze dell'antenna
CISPR 11 richiede 3 m, 10 m o 30 m a seconda del luogo di prova, del gruppo di apparecchiature e della designazione della classe. Inoltre, sia CISPR 25 che MIL-STD-461 RE102 menzionano una distanza dell'antenna di 1 m. Per eseguire il test MIL-STD-461 RE101, è necessario posizionare un'antenna a telaio a 7 cm di distanza dall'EUT ed è necessaria una misurazione del campo magnetico a frequenze fino a 30 Hz. Nel CISPR 2 è inclusa anche una misurazione del campo magnetico per apparecchiature del gruppo 150 tra 30 kHz e 11 MHz.

Tipi di rilevatori di ricevitori
I rilevatori PK o QP e AV sono utilizzati in CISPR 25. I rilevatori QP e AV sono utilizzati da CISPR 11 e un rilevatore PK è richiesto da MIL-STD-461 per i test RE.

Piano terra di riferimento
Il piano di massa, che è la superficie metallica superiore sul banco di prova o sul tavolo che si lega elettricamente alle pareti o al pavimento dell'armadio schermato in modo tale che la sua resistenza CC non superi 2.5 m, è realizzato in rame, ottone, bronzo o zincato acciaio. Secondo le pubblicazioni CISPR 25, CISPR 11 e MIL-STD-461, i diametri minimi del piano terra per le misurazioni RE sono rispettivamente di 2 m per 1 m, 2 m per 2 m e 2.25 m2.

Posizionamento EUT e LISN
Per raggiungere un'altezza di 50 mm sopra il piano di riferimento, l'EUT per CISPR 25 viene montato su un materiale non conduttivo a bassa permettività relativa, come schiuma di plastica o legno. A 800 mm dal piano terra si trova la disposizione da tavolo CISPR 11. Se l'EUT è incollato durante l'installazione, deve anche essere incollato al piano terra. Sul piano terra, il LISN è montato e collegato elettricamente ad esso.

Posizionamento e lunghezza dei cavi di alimentazione
Per CISPR 25 e MIL-STD-461, i cavi di alimentazione che collegano l'EUT alla porta di alimentazione LISN sono posizionati a 50 mm sopra il piano di massa di riferimento su un materiale di supporto non conduttivo con una permettività relativa bassa di 1.4. Le aree del circuito disponibili per l'accoppiamento e le capacità parassite dai nodi di commutazione al piano di terra sono standardizzate dal distanziamento di 50 mm.
I primi 2 m di ciascun cavo di interconnessione collegato a ciascuna custodia EUT per MIL-STD-461 sono instradati parallelamente al confine anteriore della configurazione per garantire che i test RE valutino accuratamente le prestazioni dell'EUT.

Secondo i documenti CISPR 25, CISPR 11 e MIL-STD-461, i cavi di alimentazione hanno lunghezze rispettivamente di 1.5 m, 1 m e 2 m.

Conclusione
Se configuri la tua apparecchiatura di test EMI secondo queste linee guida, puoi condurre in modo efficiente test EMI sul tuo prodotto.
