Perché hai bisogno di un generatore di fulmini

Il fulmine è una specie di fenomeno di scarica tra le nuvole temporalesche o tra le nuvole temporalesche e la terra in natura È caratterizzato da alta tensione, grande corrente e breve tempo di rilascio di energia, che è molto dannoso I fulmini causeranno interruzioni di corrente su larga scala nel sistema elettrico , incendi su larga scala di foreste, distruzione di edifici, esplosioni e incendi nei depositi di petrolio, paralisi dei sistemi di comunicazione e danni agli elettrodomestici, e mettere in pericolo la proprietà e l'incolumità personale delle persone.

Il test di generatore di fulmini consiste nel valutare le prestazioni di isolamento dei prodotti contro le sovratensioni da fulmine. Nel funzionamento del sistema di alimentazione, ci saranno varie condizioni di sovratensione e l'onda piena del fulmine e l'onda di interruzione possono essere utilizzate come forma d'onda dell'impulso standard per simulare l'onda del fulmine, che può valutare la forza dell'isolamento elettrico.

La forma d'onda standard e i parametri sono specificati in dettaglio negli standard nazionali gb311-1997, gb1094.3-2003 e gb/t16927.1-1997 forma d'onda dell'impulso del fulmine dello squadrone:
1. Onda completa di impulso di fulmine:
Tempo del fronte d'onda (noto anche come tempo di testa d'onda) t1:1.2 ± 30% μ s
Tempo di metà picco (noto anche come tempo di coda d'onda) t2: 50 ± 20% μ
L'overshoot e l'oscillazione al picco di s non devono superare il 5%
Deviazione ammissibile della tensione di picco 3%

Ondata completa di impulso fulmineo

2. Ritaglio dell'impulso del fulmine
L'onda di taglio è caratterizzata da parametri quali tempo di taglio TC, tempo di taglio TJ, picco di taglio UC, tensione di taglio UJ, coefficiente di incrocio per lo zero u2/uc, ecc. Tempo di taglio tc: 2- 6 inGB1094.3-1985 e IEC76-3 μs. È specificato come 2-5 in GB/T16927.1-1997, GB7449-1987 e IEC60.1 μ s. Abbiamo usato un tempo di cutoff di 2-5 nell'esperimento μ S il coefficiente di zero crossing u2/uc è 0.25-0.35 μ s.

Ritaglio dell'impulso del fulmine

3. Operazione onda d'urto
Il tempo del fronte d'onda apparente (T1) è 20-250 μ s. Il tempo di picco (TD) oltre il 90% è di almeno 200us e il tempo dall'origine della corrente al primo passaggio per lo zero (T2) è di almeno 500 μ s. Vedere le disposizioni pertinenti di (GB311.3-83) per il metodo di determinazione della forma d'onda. L'onda d'urto operativa è mostrata nella figura seguente:

Onda d'urto operativa

LISUN lanciato, il SG61000-5 Completamente automatico generatore di sovratensioni (chiamato anche test di immunità alle sovratensioni da fulmini, generatore di onde combinate, generatore di sovratensioni / generatore di picchi di tensione, generatore di picchi combinato di tensione e corrente).

Come funziona un generatore di sovratensioni?
Migliori SG61000-5 generatore di sovratensioni fornisce una base comune per la valutazione della resistenza dei cavi di alimentazione e dei connettori interni di diverse apparecchiature alle interferenze transitorie ad alta energia causate dall'induzione di sovratensioni da fulmini naturali e dalla commutazione di carichi di grande capacità. Soddisfa pienamente il IEC 61000-4-5, EN61000-4-5 and GB / T17626.5 standard.

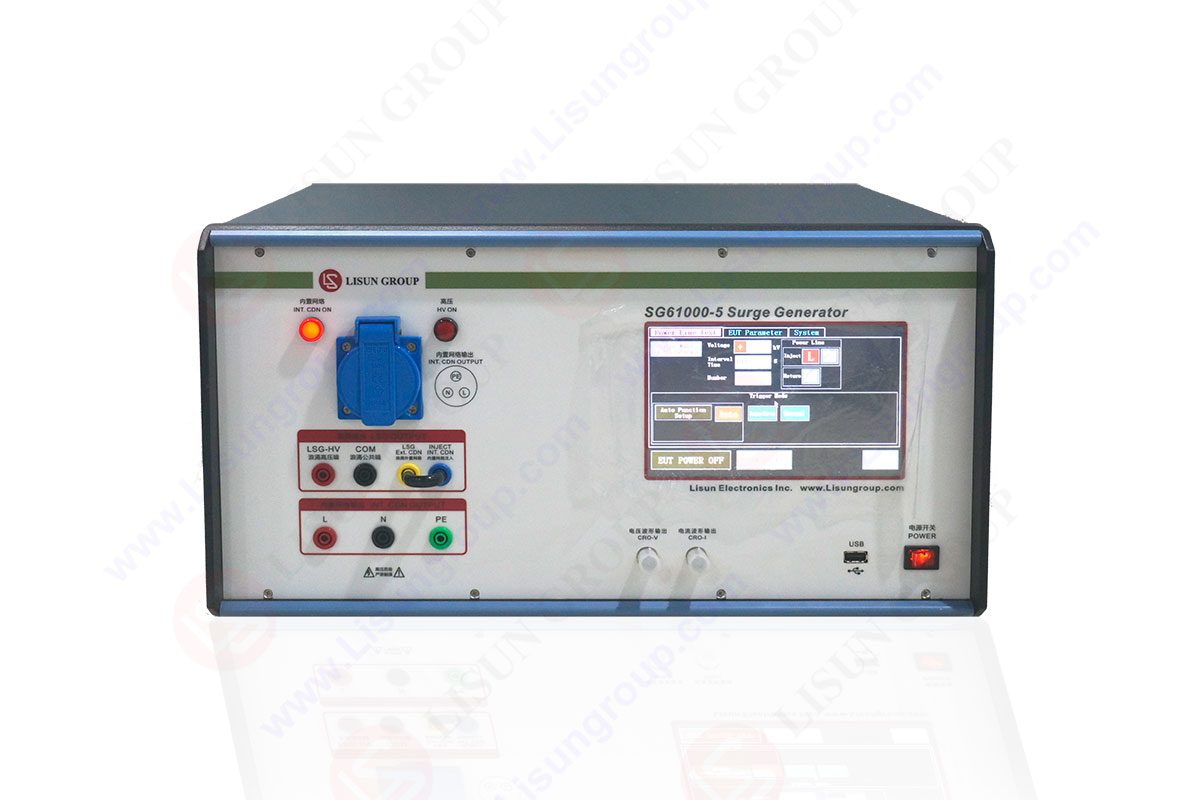

Generatore di sovratensioni SG61000-5
