Generatori di picchi sono utili per eseguire test su componenti elettrici di prodotti e gadget. il principio di funzionamento del generatore di picchi aiuta a capire come il dispositivo esegue i test e aiuta a capire i risultati. In questo articolo, esaminiamo la storia dei generatori di picchi con i progressi di questa tecnologia e come LISUN è far parte di questa eredità.

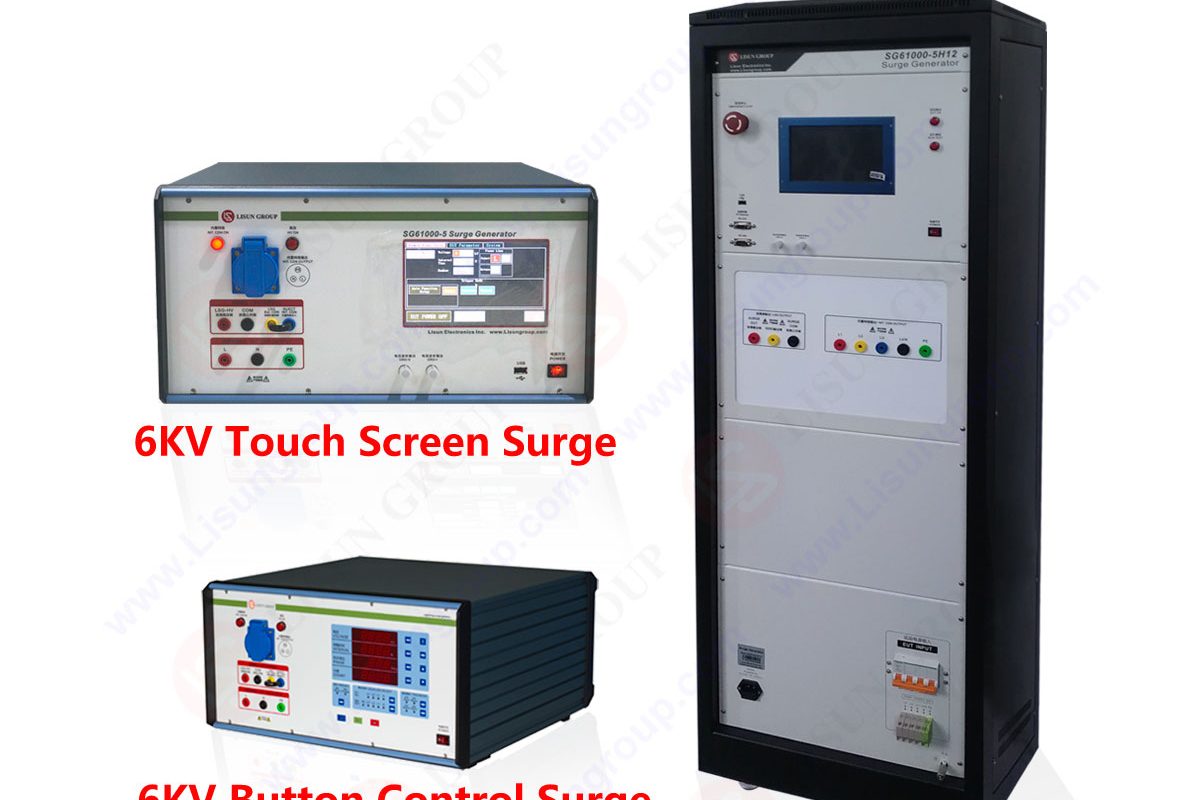

I SG61000-5 è completamente automatico generatori di sovratensioni (noto anche come fulmine test di immunità alle sovratensioni, un generatore di onde combinate, un generatore di sovracorrente/generatore di sovratensione e un generatore combinato di sovratensione e corrente).
I SG61000-5 generatore di sovratensioni fornisce una base comune per valutare la resistenza dei cavi di alimentazione e dei connettori interni di diverse apparecchiature alle interferenze transitorie ad alta energia causate dall'induzione naturale dei picchi di fulmine e dalla commutazione del carico di grande capacità. È pienamente conforme agli standard IEC 61000-4-5, EN61000-4-5 e GB/T17626.5.
generatore di sovratensioni
Scoprì la moltiplicazione della tensione nel 1863 e la dimostrò nel 1868 con un "generatore di tensione tubolare" [condensatore moltiplicatore di tensione della connessione in cascata], che fu esposto con successo all'Esposizione mondiale di Vienna nel 1873. La giuria, presieduta da Werner Siemens, premiò la sua invenzione il premio “Per il progresso”. A causa della sua esperienza negativa all'Esposizione di Parigi del 1855, Jedlik non si recò a Vienna per accettare il premio.
Jedlik ha sviluppato la connessione a cascata generatore di sovratensioni principio utilizzando questo condensatore (la connessione Cascade era un'altra importante invenzione di Jedlik). Il generatore è stato un precursore dei generatori di impulsi che sono ora utilizzati nella ricerca nucleare.
Nel 1924 Erwin Otto Marx inventò un circuito generatore di impulsi multistadio. Questo circuito è progettato per produrre un'alta tensione di impulso da una fonte di alimentazione a bassa tensione. Il circuito di cui sopra impiega quattro condensatori (ci può essere un numero n di condensatori) che vengono caricati in parallelo da una sorgente di alta tensione tramite i resistori di carica. Durante la situazione di scarica, lo spinterometro, che era un circuito aperto durante la carica, funge da interruttore, collegando un canale in serie attraverso il banco di condensatori e produce una tensione impulsiva molto elevata attraverso il carico. La tensione del primo condensatore deve essere sufficientemente superato per colmare lo spinterometro e attivare il circuito generatore Marx.
Generatore di impulsi Marx a 3 stadi nelle connessioni del circuito 'b'
Quando ciò accade, lo spinterometro iniziale collega due condensatori (C1 e C2). Di conseguenza, la tensione ai capi del primo condensatore viene moltiplicata per due tensioni, C1 e C2. Di conseguenza, il terzo spinterometro si rompe automaticamente perché la tensione attraverso il terzo spinterometro è sufficientemente alta e la tensione del terzo condensatore C3 viene aggiunta a questa pila. Questo va avanti fino all'ultimo condensatore. Infine, quando la tensione raggiunge l'ultimo e ultimo spinterometro, è abbastanza grande da interrompere l'ultimo spinterometro attraverso il carico, che ha uno spazio maggiore tra le candele.
Nei circuiti ideali, la tensione di uscita finale attraverso il gap finale sarà nVC (dove n è il numero di condensatori e VC è la tensione di carica del condensatore). In pratica, la tensione di uscita del circuito generatore di impulsi Marx sarà molto inferiore al valore desiderato.
L'ultimo punto di accensione, tuttavia, richiede spazi più grandi perché i condensatori non si caricheranno completamente se ciò non viene eseguito. Lo scarico a volte è fatto apposta. Il banco di condensatori nel generatore Marx può essere scaricato in diversi modi.
Elettrodo trigger aggiuntivo a impulsi: Quando il generatore Marx è completamente carico o in un caso speciale, la pulsazione di un elettrodo trigger aggiuntivo è un modo efficace per attivarlo intenzionalmente. L'elettrodo trigger aggiuntivo viene chiamato Trigatron. Trigatron è disponibile in una gamma di dimensioni e forme, ognuna con il proprio set di caratteristiche.
Ionizzare l'aria nello spazio vuoto: L'aria ionizzata è un buon modo per condurre lo spinterometro perché è efficace. Un laser pulsato viene utilizzato per ionizzare il gas.
Ridurre la pressione dell'aria all'interno del divario: Se lo spinterometro è progettato all'interno di una camera, anche la riduzione della pressione dell'aria è efficace.
Il circuito del generatore di impulsi viene utilizzato principalmente per testare dispositivi ad alta tensione. Il generatore di tensione Impulse viene utilizzato per testare, tra le altre cose, scaricatori di fulmini, fusibili, diodi TVS e vari tipi di limitatori di sovratensione. Il circuito del generatore di impulsi è uno strumento importante non solo nel campo dei test, ma anche nelle industrie di esperimenti di fisica nucleare, laser, fusione e dispositivi al plasma.
Il generatore Marx viene utilizzato nelle industrie degli ingranaggi delle linee elettriche e dell'aviazione per simulare gli effetti dei fulmini. Può anche essere trovato nelle macchine a raggi X e Z. I circuiti del generatore di impulsi vengono utilizzati anche per altri scopi, come testare l'isolamento dei dispositivi elettronici.
Il circuito del generatore di sovratensioni Goodlet e il Marx generatore di sovratensioni circuito sono quasi identici, con la distinzione che il circuito Goodlet crea una polarità negativa per un ingresso di polarità positiva, mentre il circuito Marx fornisce la stessa polarità.
Perché tutte le lacune nel generatore di sovratensioni devono avere quasi le stesse dimensioni per poter scomporre in sequenza, le sfere di intercapedine sono montate lungo un'asta isolante che può essere spostata per far salire o diminuire contemporaneamente le fessure.
L'entità della tensione di impulso non dipende direttamente dalla spaziatura del gap nel caso di un generatore di impulsi controllato, come nel caso di generatori non controllati. In questo caso, a parità di intercapedine, è disponibile uno specifico intervallo di tensioni impulsive. Le condizioni che (a) non devono verificarsi operazioni incontrollate (cioè, la sovratensione della scintilla di gap deve essere maggiore della tensione continua applicata) e (b) la sovratensione della scintilla di gap non deve essere significativamente maggiore della tensione applicata, determinano questo range (nel qual caso il guasto non può essere avviato anche con l'impulso).
Circuito goodlet di base
I generatore di sovratensioni principio di funzionamento per diversi tipi di generatori di sovratensione è diverso. Diversi generatori di sovratensioni hanno principi di funzionamento diversi poiché vengono sviluppati con il passare del tempo.
