Che cosa è l'integrazione della sfera nell'illuminazione

Una sostanza che diffonde la luce, come il solfato di bario, viene utilizzata per creare la superficie interna sferica e la parete interna della sfera. Il raggio di luce (luce di misurazione) che entra nella sfera viene ugualmente diffuso sfera di integrazione.

La luce di misurazione risplende attraverso un'apertura al centro del sfera di integrazione. Il campione viene posto a questa apertura per misurare la luce che passa attraverso la selezione ed entra nella sfera. Se possibile, il rilevatore deve essere posizionato in uno spazio non esposto direttamente alla luce di misurazione (spesso nella parte superiore o inferiore del sensore sfera di integrazione).

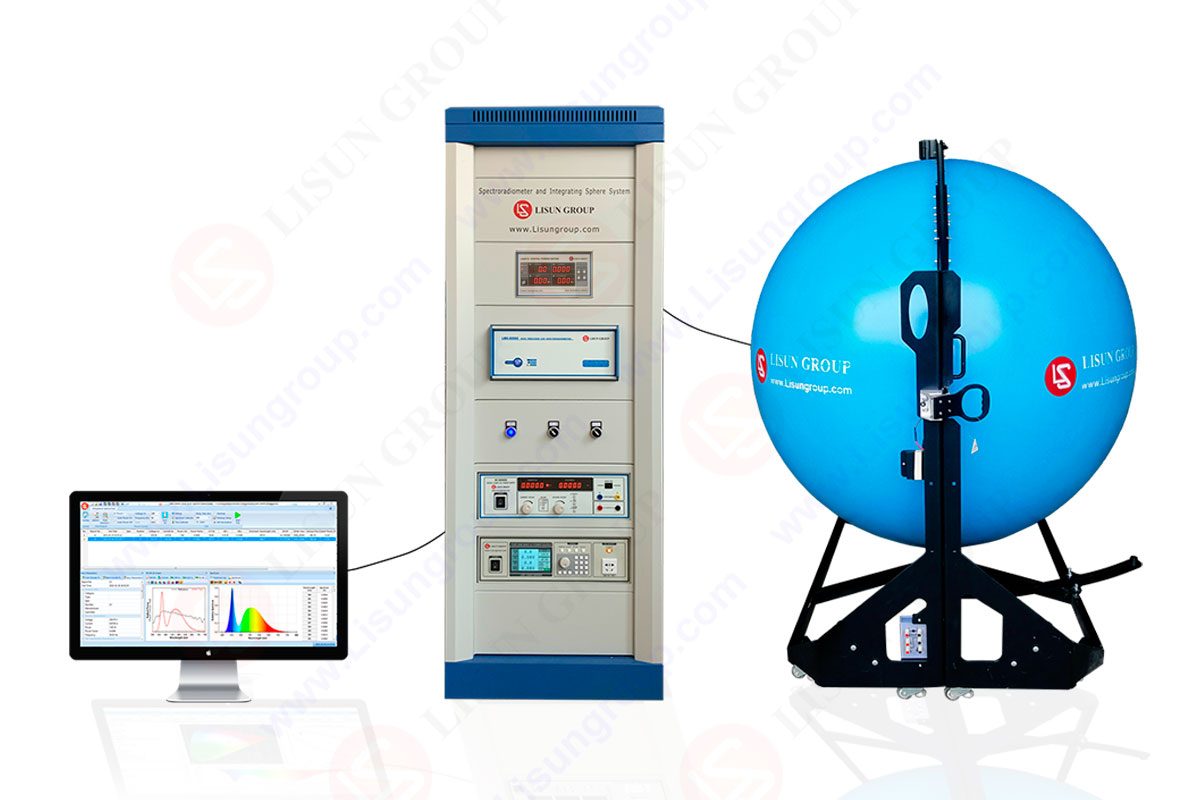

LISUN LPCE-2 Sfera Integrativa Il sistema di test dei LED dello spettroradiometro è per la misurazione della luce di singoli LED e prodotti di illuminazione a LED. La qualità del LED deve essere verificata controllandone i parametri fotometrici, colorimetrici ed elettrici. Secondo CIE 177CIE84,  CIE-13.3IES LM-79 all'19 ottobreIngegneria ottica-49-3-033602REGOLAMENTO DELEGATO (UE) 2019/2015 DELLA COMMISSIONEIESNA LM-63-2IES-LM-80 ed ANSI-C78.377, si consiglia di utilizzare uno spettroradiometro ad array con sfera integratrice per testare i prodotti SSL. IL LPCE-2 il sistema è applicato con LMS-9000C Spettroradiometro CCD ad alta precisione o LMS-9500C Spettroradiometro CCD di grado scientifico e una sfera integrativa stampata con base di supporto. Questa sfera è più rotonda e il risultato del test è più accurato rispetto alla sfera integrante tradizionale.

Alta precisione LPCE-2(LMS-9000C) Configurazione del sistema (è adatto per manifatture medie e piccole o laboratori di prova generali):
Spettroradiometro CCD di alta precisione (LMS-9000C), Fibra ottica (CFO-1.5M), Misuratore di potenza digitale (LS2050B/LS2050C/LS2012), Fonte di alimentazione CC (Serie DC), Fonte di alimentazione CA. (LSP-500VARC or LSP-500VARC-Pst), Sfera Integrativa (IS-1.5MA ed IS-0.3M), Sorgente luminosa standard (SLS-50W ed SLS-10W), Governo a 19 pollici (CASE-19IN). Puoi scaricare il PDF dettagliato qui: LPCE-2 (LMS-9000C) Brochure del sistema a sfera integrativa dello spettroradiometro CCD ad alta precisione

LPCE-2(LMS-9000)Sistema di sfere integrate con spettroradiometro di alta precisione

LPCE-2(LMS-9000)Sistema di sfere integrate con spettroradiometro di alta precisione

È possibile ottenere un'irradianza e una luminosità uniformi con l'uso di sfere integrate. Hollow, un guscio sferico con rivestimento interno diffuso altamente riflettente, è chiamato an sfera di integrazione. Non vi è alcuna differenza nell'angolo solido proiettato da qualsiasi punto su una sfera a qualsiasi regione della sfera. Questo, insieme al rivestimento diffuso e ai numerosi riflessi, si traduce in un'irradianza e una luminosità uniformi sulle pareti della sfera. Questa illuminazione omogenea può essere impiegata in un sistema ottico grazie ad una “porta” nella sfera.

Sfera d'integrazione nell'illuminazione
Sfere integranti viene spesso utilizzato per valutare campioni di scattering o campioni che rifrangono la luce, come le lenti ottiche. La luce che passa attraverso le lenti che la condensano dopo che è passata attraverso una lente viene utilizzata per eseguire la correzione della linea di base durante la misurazione della trasmittanza in un modo che può essere misurato da un rilevatore convenzionale (allineamento del 100 percento).

Ciò potrebbe causare misurazioni imprecise poiché il campione è stato irradiato, la superficie del rivelatore fotosensibile sporge dal modello. È impossibile che la luce dispersa da un campione in dispersione raggiunga la superficie fotosensibile del rivelatore se il campione ha queste qualità. Un esempio può essere misurato con precisione utilizzando un sfera di integrazione poiché tutte le luci di misurazione vengono irradiate sulla superficie fotosensibile del rivelatore sia per la correzione della linea di base che per la misurazione del campione dopo essere state diffuse all'interno del sfera di integrazione ad entrambi.

Che cosa è l'integrazione della sfera nell'illuminazione

Sfera d'integrazione nell'illuminazione

Misura della trasmittanza
In assenza di campioni disponibili, è possibile applicare la correzione della linea di base. I campioni standard (ad es. lavagna caricata con solfato di bario) vengono inseriti in aperture sui lati di riflessione delle sfere integranti. I componenti sparsi e i componenti lineari vengono entrambi valutati in una tipica misurazione della trasmittanza.

Misura della riflettanza
La misurazione viene eseguita dopo una correzione della linea di base utilizzando il campione standard (ad es. lavagna riempita con solfato di bario), che viene posizionato in un punto in cui la luce irradiata da un'apertura di misurazione e i suoi riflessi passano attraverso un sfera integrata (luogo di riflessione).

Poiché la riflettanza è misurata in funzione del campione standard, è nota come misurazione della riflettanza "relativa". È fondamentale registrare la luce riflessa del campione standard per ottenere una lettura accurata. Inoltre, tieni presente che la riflettanza varia quando il campione di riferimento viene cambiato. LISUN ha il top di gamma sfera di integrazione nel mercato.

Utilizzando un approccio rivelatore convenzionale, i campioni che non possono essere misurati con precisione possono essere accuratamente analizzati utilizzando un sfera di integrazione. Sfere integranti sono una buona scelta per misurare campioni che cambiano luce, come soluzioni e lenti semitrasparenti o opachi.
