L'efficacia del multimetro digitale nel sistema di test di sicurezza automatico per il rilevamento della corrente di dispersione

I Sistema di test di sicurezza automatico è molto potente in termini di funzionalità e ci sono molti elementi che possono essere testati. Può essere utilizzato per prove di rigidità dielettrica, prove di corrente di dispersione e prove di resistenza di terra.

LISUN LS9955/LS9956 Sistema di test di sicurezza automatico (analizzatore di sicurezza elettrica) ha combinato le seguenti funzioni in un unico set: test di tensione di tenuta (CA / CC), test di resistenza di isolamento (IR), test di corrente di dispersione (LLC), test di resistenza di messa a terra (GR) e test di alimentazione.

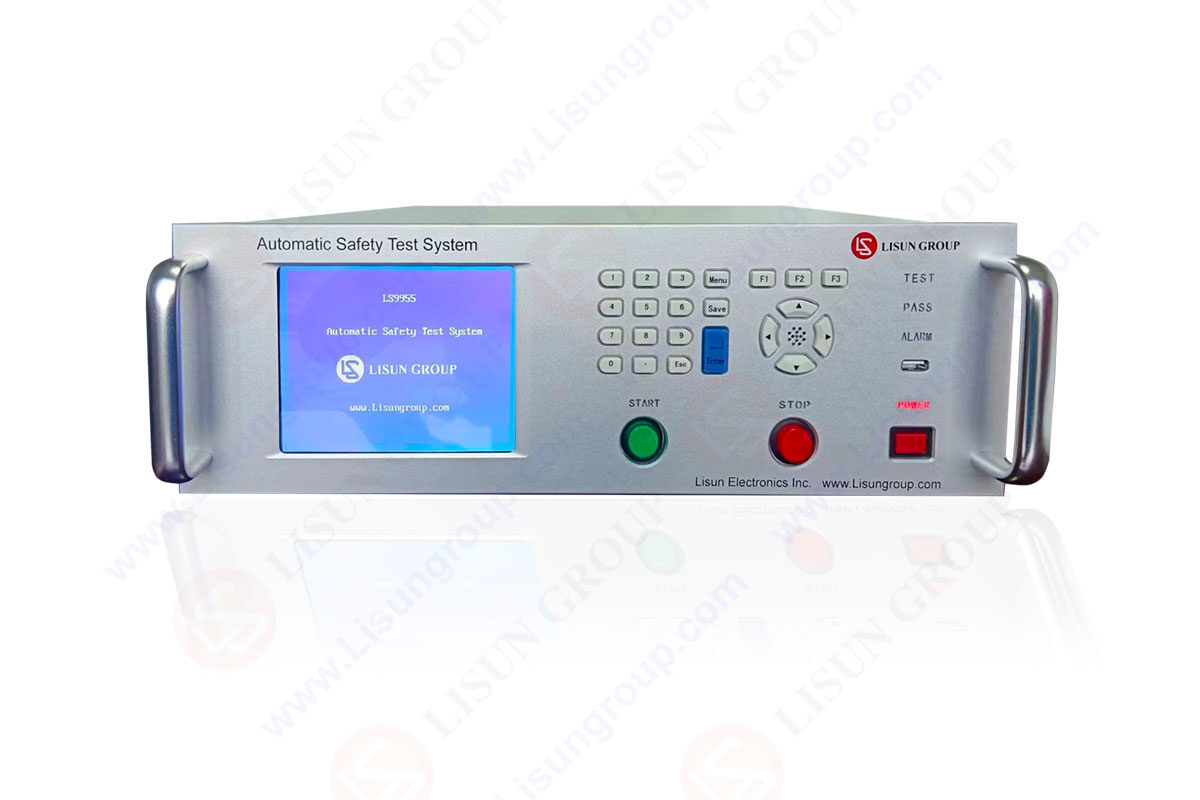

Sistema di test di sicurezza automatico LS9955

I. Elementi di prova di Sistema di test di sicurezza automatico
1. Test di rigidità dielettrica: vengono applicate alcune migliaia di volt di alta tensione (CA o CC) tra il guscio o le parti a contatto con l'uomo dell'apparecchio elettrico testato e il terminale della linea elettrica e viene rilevata la corrente di dispersione sotto questa alta tensione , che può causare danni al corpo umano quando il corrente di dispersione supera un certo valore.
2. Prova della corrente di dispersione: divisa in dispersione dinamica e dispersione statica.
(1) Dispersione statica: la tensione di funzionamento nominale è 1.06 volte la tensione applicata tra l'involucro dell'apparecchio elettrico testato e la linea di alimentazione, terminali della linea zero e la corrente di dispersione massima viene rilevata quando l'apparecchio elettrico testato non funziona. La tensione applicata pari a 1.06 volte deve essere fornita da un trasformatore isolato.
(2) Perdita dinamica: mentre l'apparecchio elettrico testato è alimentato e funzionante, viene eseguito lo stesso test della perdita statica (nota anche come perdita a caldo).
(3) Quando si seleziona a corrente di dispersione tester, è necessario focalizzare l'impedenza di ingresso della corrente di dispersione e la capacità del trasformatore di isolamento. L'impedenza di ingresso dello strumento di prova dovrebbe simulare la rete di impedenza del corpo umano e diversi prodotti elettrici hanno diversi modelli di rete del corpo umano. Le norme nazionali corrispondenti hanno GB9706, GB3883, GB12113, GB8898, GB4943,GB4906, GB4706. La capacità del trasformatore di isolamento di uscita del tester della corrente di dispersione deve essere adeguata alla capacità del condensatore testato. Quando l'apparecchio elettrico testato è un motore, ecc., la corrente di avviamento è molte volte maggiore della corrente nominale e deve essere presa in considerazione.
3. Test di resistenza di isolamento: una tensione CC (solitamente 1000 V, 500 V o 250 V) viene applicata tra il guscio o le parti a contatto con l'uomo dell'apparecchio elettrico testato e il terminale della linea elettrica e la corrente di dispersione sotto questa tensione viene testata e convertita nella resistenza di isolamento.
4. Test della resistenza di terra: viene applicata una corrente costante elevata (solitamente 10 A o 25 A) tra l'involucro dell'apparecchio elettrico testato e il terminale di terra e viene testata la resistenza di conduzione sotto questa corrente. La resistenza è troppo grande per svolgere il ruolo di protezione di terra.

II. Metodi di calibrazione di Sistema di test di sicurezza automatico
L'alta tensione in uscita dei tester integrati di sicurezza ha tensione CA e tensione CC, fino a oltre 5000 V. La tensione CA è generalmente una frequenza di alimentazione di 50 Hz o 60 Hz e la calibrazione include la precisione dell'uscita della tensione CA e la distorsione della forma d'onda della tensione.

La calibrazione della tensione CC comprende la precisione della tensione CC in uscita e l'entità dell'ondulazione di tensione. L'uscita ad alta tensione dei tester di sicurezza integrati è collegata all'estremità di ingresso della tensione o all'estremità di ingresso del distorsore del multimetro digitale tramite un divisore di alta tensione standard 1000:1. Se si tratta di tensione CA, il valore moltiplicato per 1000 viene confrontato con il valore di indicazione dello strumento di sicurezza utilizzando la funzione di test della tensione CA del multimetro digitale; la distorsione viene misurata dal distorsore e la distorsione non deve superare il valore specificato. Se si tratta di tensione CC, il valore moltiplicato per 1000 viene confrontato con il valore di indicazione dello strumento di sicurezza utilizzando la funzione di test della tensione CC del multimetro digitale; quindi il valore moltiplicato per 1000 è l'ondulazione, che non deve superare il valore specificato.

III. Caratteristiche di Sistema di test di sicurezza automatico

Questa serie di strumenti di test adotta uno schermo LCD retroilluminato, con luce soffusa, elevata chiarezza e meno influenzato dalla luce circostante. Il prompt del menu e l'indicazione del cursore sono semplici e chiari. Tutti i risultati dei test visualizzati sullo schermo e la memoria di più condizioni di test possono facilitare il test di vari tipi di apparecchi elettrici. Con il microcontrollore come nucleo, il canale di test può catturare la modifica di vari parametri del dispositivo testato in tempo reale e completare un test con precisione in pochi secondi. Con la tecnologia SPWM per generare un'onda sinusoidale standard da 50 Hz o 60 Hz e pilotata da un tubo MOS ad alta potenza, la tensione e la corrente di uscita possono essere regolate senza contatto, migliorando notevolmente l'affidabilità degli strumenti. Inoltre, l'intero circuito della macchina adotta una serie di misure anti-interferenza e dispone di protezione hardware e software per garantire un funzionamento sicuro e affidabile. Lo strumento dispone inoltre di protezione automatica da sovratensione/sovracorrente e di valutazione intelligente del fallimento del test del prodotto, con allarme acustico e luminoso.
