Valutazione delle prestazioni antipolvere con camera di prova antipolvere e cassetta di prova per polvere di sabbia

Migliori Scatola per il test della polvere di sabbia è progettato per la valutazione di due livelli di standard di protezione specificati dallo standard di protezione dell'involucro, che viene utilizzato principalmente per simulare la distruzione di tempeste di sabbia su attrezzature militari, serrature, componenti di motori e veicoli, sigillanti, misuratori di potenza e altri prodotti. I vantaggi della scatola di prova della polvere di sabbia sono che ha tre funzioni di soffiare polvere, soffiare sabbia e polvere, ed è vantaggioso mantenere la circolazione dello spazio di prova e occupa uno spazio più piccolo. Il suo principio di funzionamento è che la ventola centrifuga spinge la polvere a muoversi e la rotazione ad alta velocità fa entrare la polvere nella tubazione, quindi entra nella scatola di prova attraverso la tubazione e c'è un imbuto per filtrare la polvere sedimentata, così come realizzare la circolazione alternata.

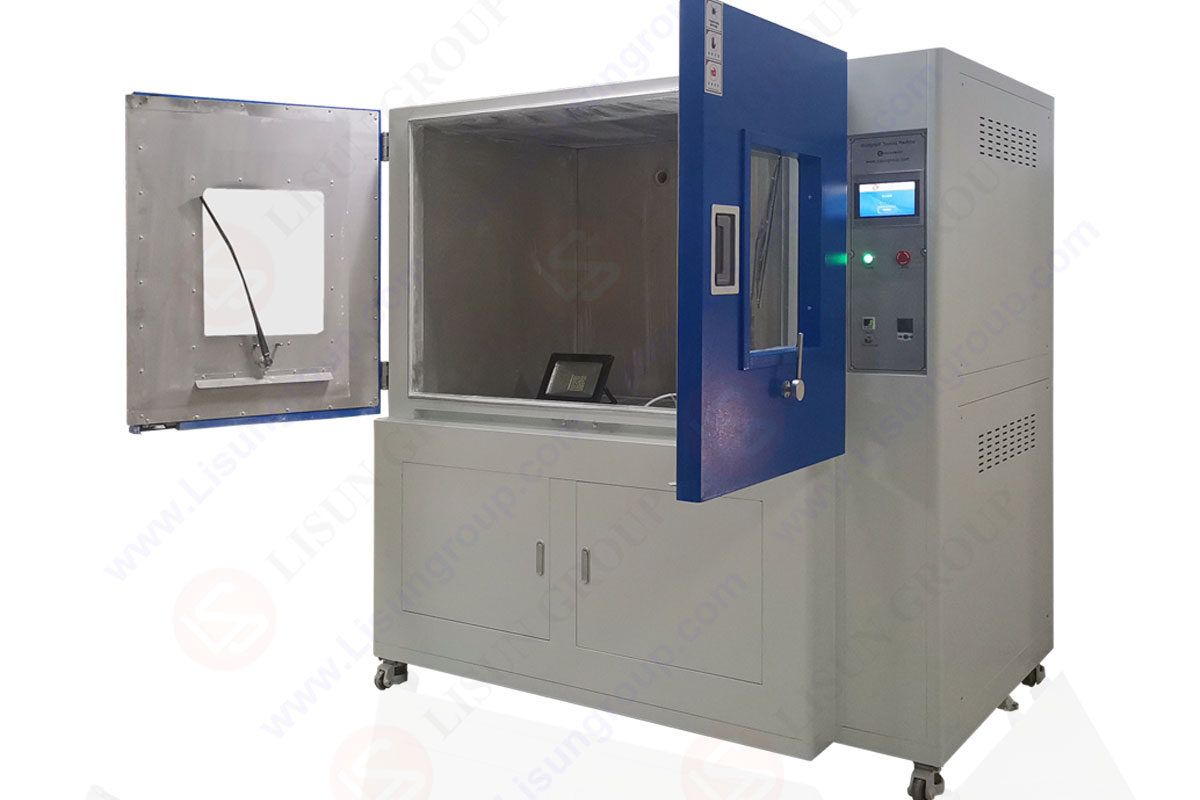

SC-015 Camera di prova antipolvere

L'utilizzo della scatola di rilevamento antipolvere IP è controllare prima se sono presenti articoli vari nella scatola, quindi installare lo schermo antipolvere, aggiungere polvere nella scatola, fissare il campione, accendere l'interruttore di alimentazione e iniziare a funzionare. Infine, rimuovere il campione, togliere lo schermo, eliminare la polvere dall'uscita sul fondo e mantenerlo asciutto, quindi chiudere la porta. L'apparecchiatura di prova a prova di polvere IP viene utilizzata principalmente per verificare se la custodia e i sigillanti possono garantire buone prestazioni dell'apparecchiatura e dei componenti in un ambiente con grandi polveri. I requisiti specifici e i criteri di qualificazione sono stabiliti secondo lo standard GB4208-2008 (IEC60529-2001).

I. Principio di Camera di prova antipolvere
Il ventilatore centrifugo è la principale fonte di energia per il movimento della polvere e la rotazione ad alta velocità della pala del ventilatore consente di aspirare la polvere nel ventilatore. A causa della forza centrifuga della pala del ventilatore, la polvere entra nel tubo della polvere. La velocità del vento che entra nel tubo è solitamente superiore a 7.5 m/s (una bassa velocità del vento farà precipitare la polvere nel tubo, rendendo la provetta incapace di funzionare). Il tubo della polvere viene spruzzato nella scatola di prova dall'alto e passa attraverso il campione a una velocità superiore a 2 m/s. A causa della forma ad imbuto nella parte inferiore della scatola di lavoro, la polvere precipitata può scivolare nella rete del filtro 72X50um sottostante. Attraverso la vibrazione del motovibratore, la polvere inferiore al diametro del foro della rete del filtro viene nuovamente aspirata dal ventilatore centrifugo, quindi circola ripetutamente.

II. Utilizzo della camera di prova antipolvere IP
1. Verificare la presenza di detriti all'interno del cassonetto, in particolare sotto la rete forata, rimuovere la rete forata, rimuovere lo sportellino dell'apertura di scarico della cenere sul fondo dell'imbuto, soffiare dall'interno del cassonetto verso il basso con aria compressa, provare a soffiare via i detriti dalla scatola, quindi fissare lo sportello di scarico della cenere;
2. Installare la rete perforata dalla scatola, prima azionare la scatola, controllare la parte di controllo dell'apparecchiatura: accendere l'interruttore di alimentazione, impostare i parametri del controller (vedere la pagina successiva); fare clic per iniziare a correre, attivare gradualmente ciascuna funzione e controllare lo stato di funzionamento dell'apparecchiatura; spegnere dopo aver determinato che tutte le funzioni sono normali;
3. Aggiungere polvere nella scatola secondo 2kg/m3;
4. Fissare il campione sul telaio del campione in base ai requisiti;
5. Se necessario, collegare preventivamente l'alimentazione;
6. Accendere l'interruttore di alimentazione per avviare il test. Al termine del test, estrarre il campione, rimuovere la rete del setaccio, rimuovere la polvere dall'uscita sul fondo e asciugarla per la conservazione e chiudere la porta grande.

III. Applicazione della camera di prova antipolvere IP

Attrezzatura di prova a prova di polvere è adatto per testare se l'involucro e le parti di tenuta dei prodotti elettrici possono garantire buone prestazioni di apparecchiature e componenti in un ambiente polveroso e possono simulare vari ambienti con polvere relativamente grande. La polvere cadrà verticalmente sul campione e verrà raccolta e concentrata nella pompa d'aria a vortice attraverso la vibrazione, in modo da ottenere la circolazione della polvere dall'alto verso il basso. Il dispositivo per prove antipolvere è progettato e realizzato secondo i requisiti di GB4208-2008 (IEC60529-2001) e viene utilizzato per testare le prestazioni antipolvere del prodotto testato. I requisiti specifici e i criteri per la qualificazione devono essere conformi a GB4208-2008 (IEC60529-2001) o le norme pertinenti del prodotto. La scatola di prova a prova di polvere è progettata e prodotta secondo GB4208-2008 (equivalente a IEC60529-2001) “Grado di protezione dell'involucro (codice IP)”, adatto per il test della polvere delle prime caratteristiche numero 5 e 6 (IP5 e IP6) dei prodotti elettrici.

IV. Vantaggi e caratteristiche di sabbia e Camera di prova della polvere
La cassetta di prova della polvere di sabbia è generalmente costituita dalla cassetta di prova (stanza) e dall'attrezzatura ausiliaria. L'attrezzatura ausiliaria viene utilizzata per garantire e controllare la concentrazione di particelle di polvere di sabbia, la velocità del vento, la temperatura e l'umidità del flusso bifase contenente polvere di sabbia nella sezione trasversale data della galleria del vento e per simulare l'ambiente di polvere di sabbia dell'esplosione campione di prova secondo i requisiti standard militari. Per garantire che l'intero spazio della scatola di prova della polvere (stanza) possa circolare completamente, l'area della sezione trasversale del campione di prova (verticale rispetto alla direzione del flusso d'aria) non deve superare il 50% dell'area della sezione trasversale del campione di prova scatola (stanza) e il volume del campione di prova non deve superare il 30% del volume effettivo della scatola di prova (stanza).

La cassetta di prova della polvere di sabbia deve essere dotata di dispositivi corrispondenti per mantenere e controllare la concentrazione di polvere nella cassetta di prova. Attualmente, in Cina, il metodo di pesatura è generalmente adottato per calcolare la concentrazione di polvere. Il metodo di campionamento e pesatura è un metodo di misurazione della concentrazione di polvere relativamente affidabile e accurato, ma il suo svantaggio è che richiede molto tempo per misurare e non può misurare continuamente la concentrazione di polvere e emettere segnali elettrici, quindi alcuni strumenti e computer intelligenti possono essere utilizzato per monitorare la concentrazione di polvere in tempo reale. Ciò non solo garantisce l'accuratezza della misurazione della concentrazione di polvere, ma risolve anche il monitoraggio in tempo reale della concentrazione di polvere.

Durante il test, la misurazione della velocità del vento, della temperatura e dell'umidità relativa dovrebbe essere continua e il posizionamento dei sensori di misurazione dovrebbe evitare l'impatto diretto del flusso d'aria polveroso e essere danneggiato, se necessario, possono essere aggiunti alcuni dispositivi di protezione per la schermatura.

Per la scatola di prova della polvere di sabbia, il problema delle perdite è uno dei punti chiave tecnici nella fabbricazione della scatola di prova (stanza), quindi le prestazioni di tenuta dovrebbero essere buone e la perdita di polvere dovrebbe soddisfare i requisiti delle specifiche di protezione ambientale pertinenti e non può causare danni a la salute del personale.
