Camera per test antipolvere IP6X: valutazione delle prestazioni antipolvere

Camera di prova antipolvere È anche conosciuto come IPX6 camera di prova antipolvere. Con il rapido sviluppo della tecnologia moderna, i prodotti elettronici sono ampiamente utilizzati nella nostra vita quotidiana. Tuttavia, a causa dei circuiti e dei componenti delicati all'interno dei prodotti elettronici, questi hanno una bassa tolleranza alla polvere e alle particelle. Pertanto, dobbiamo condurre test antipolvere su di essi durante la produzione e l'utilizzo per garantirne il normale funzionamento e la durata.

Cos'è una camera di prova antipolvere:

A camera di prova antipolvere, viene utilizzato per valutare la capacità dei campioni di prova (dispositivi) di resistere alla penetrazione delle particelle di polvere, la capacità di resistere all'abrasione o al blocco causato da sabbia e ghiaia e la capacità di immagazzinare e operare sotto gli effetti della sabbia asciutta o carica di polvere atmosfera. Funziona soffiando una certa concentrazione di sabbia o polvere sulla superficie del campione in esame ad una certa portata, azionata da un ventilatore.

Principio di funzionamento della camera di prova antipolvere:

Un ventilatore centrifugo è la principale fonte di energia per il movimento delle polveri. La rotazione ad alta velocità delle pale del ventilatore aspira la polvere, che entra nel tubo della polvere a causa della forza centrifuga delle pale del ventilatore. La velocità del vento in entrata nel tubo è generalmente superiore a 7.5 m/s (se la velocità del vento è troppo bassa, la polvere si depositerà nel tubo e la provetta non funzionerà).

Il tubo della polvere viene spruzzato nella camera di prova dall'alto ad una velocità superiore a 2 m/s, passando attraverso il campione. Poiché la parte inferiore della camera di lavoro è a forma di imbuto, la polvere depositata scivola sul filtro superiore da 72X50um. Attraverso la vibrazione del motovibratore, la polvere di dimensioni inferiori al diametro della rete filtrante viene nuovamente aspirata dal ventilatore centrifugo, ripetendo così il ciclo.

I simboli e le abbreviazioni utilizzati nella norma nazionale sono i seguenti:

– IP: Ingress Protection, utilizzato per indicare la capacità di protezione dei prodotti elettronici contro l'ingresso di solidi e liquidi.
– 6X: indica il livello IP6X, che rappresenta la capacità di protezione dei prodotti elettronici contro l'ingresso di polvere.

La camera di prova antipolvere deve soddisfare i seguenti requisiti:

1.La camera deve avere buone prestazioni di tenuta per prevenire l'infiltrazione di polvere.
2. La camera deve essere dotata di dispositivi di controllo della velocità del vento e del volume dell'aria regolabili per simulare diversi ambienti polverosi.
3.La camera di prova deve essere dotata di sensori e strumenti di monitoraggio adeguati per misurare e registrare parametri quali temperatura, umidità e concentrazione di polvere durante il test.

Il test antipolvere deve essere condotto nelle seguenti condizioni:

1.Temperatura: temperatura ambiente (20±5℃)
2.Umidità: l'umidità relativa non deve superare l'80% (senza condensa)
3.Particelle di polvere: simulate utilizzando particolato standard, il livello specifico è determinato in base al prodotto elettronico da testare.

Procedura di prova:

1. Posizionare il prodotto elettronico di prova nella camera di prova e sigillare la porta della camera.
2. Regolare la velocità del vento e il volume dell'aria per soddisfare i requisiti.
3. Mantenere il tempo di prova, determinato in base alla natura e ai requisiti del prodotto elettronico.
4. Dopo il test, aprire la porta della camera di test e ispezionare il prodotto elettronico.

Valutazione dei risultati del test:

Secondo i requisiti del livello IP6X, i risultati del test antipolvere possono essere suddivisi nelle seguenti situazioni:
1.Superato: dopo il test, non viene rilevato alcun ingresso di polvere entro il tempo specificato.
2.Fallito: dopo il test, viene rilevato l'ingresso di polvere entro il tempo specificato.
3. Superamento parziale: dopo il test, l'ingresso di polvere viene rilevato solo in determinate aree o posizioni specifiche entro il tempo specificato.

Rapporto sui risultati:

Sulla base dei risultati del test, dovrebbe essere preparato un rapporto sui risultati. Il rapporto dovrebbe includere le seguenti informazioni:
1.Data del test, descrizione dell'attrezzatura di prova e condizioni di prova.
2.Modello, specifiche e requisiti del prodotto elettronico testato.
3.Parametri e risultati monitorati durante il test.

Quando si eseguono test antipolvere, è necessario tenere conto dei seguenti punti:

1.Le prestazioni di tenuta della camera di prova devono essere regolarmente controllate e mantenute per garantire precisione e stabilità.
2.L'interno della camera di prova deve essere mantenuto pulito per evitare interferenze da impurità e sostanze estranee.
3. Le condizioni di test dovrebbero essere selezionate e adattate in base alle condizioni ambientali effettive per garantire l'autenticità e l'affidabilità del test.

Migliori camera di prova antipolvere, condotto in conformità con il metodo di prova IP6X, è uno strumento importante per garantire che i prodotti elettronici siano protetti dall'ingresso di polvere negli ambienti reali. Aderendo rigorosamente agli standard per i test antipolvere, è possibile valutare e convalidare le prestazioni antipolvere dei prodotti elettronici, fornendo riferimenti per miglioramenti durante la produzione e l'utilizzo. L'istituzione e l'implementazione di questo standard nazionale contribuiranno a migliorare la qualità e l'affidabilità dei prodotti elettronici e a proteggere i diritti dei consumatori. Inoltre, promuoverà lo sviluppo e l’innovazione dell’industria dei prodotti elettronici. Pertanto, le aziende e le organizzazioni interessate dovrebbero prestare attenzione e rispettare questo standard nazionale per garantire che i prodotti elettronici possano funzionare normalmente in diversi ambienti polverosi e avere una lunga durata.

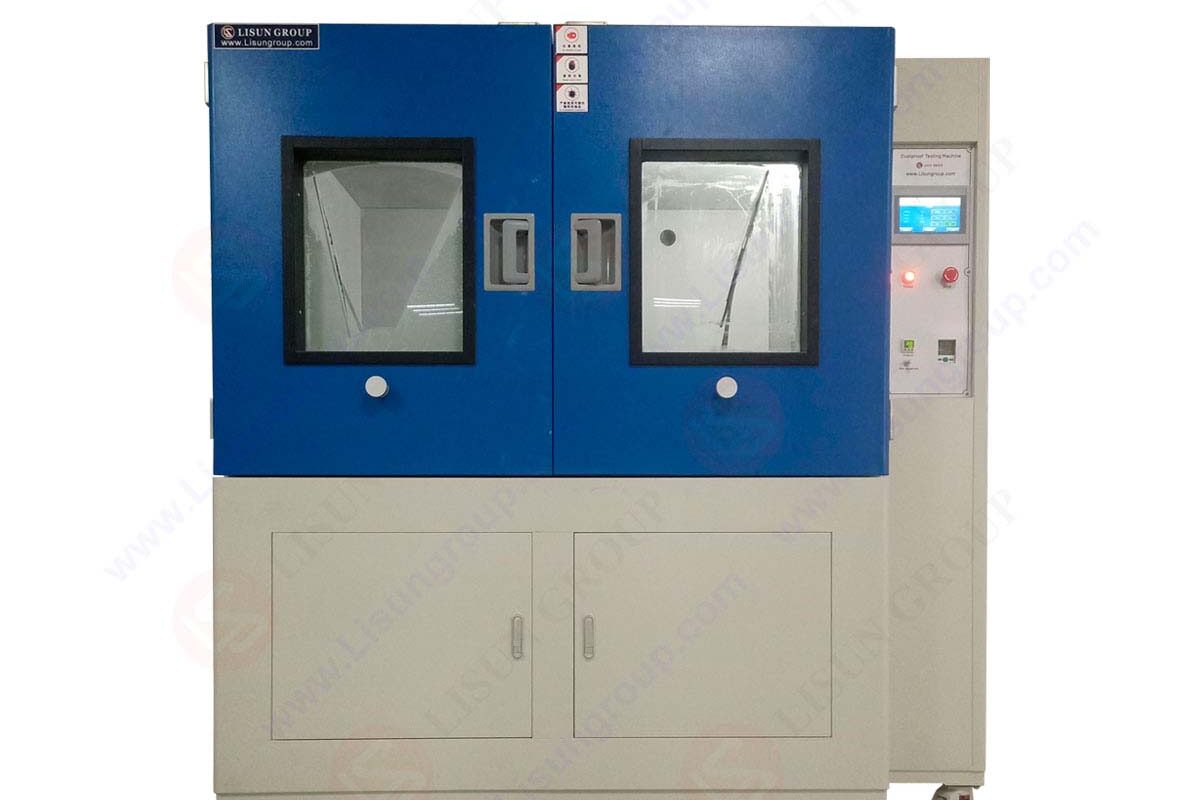

SC-015 Camera di prova a prova di polvere (Sand Dust Chamber) viene applicato ai test fisici e ad altri relativi alle prestazioni per prodotti elettronici ed elettrici, lampade, armadi elettrici, componenti elettrici, automobili, motocicli e loro parti e altri prodotti in condizioni climatiche di polvere simulate. Verificare se le prestazioni del prodotto soddisfano i requisiti attraverso la verifica dopo la misurazione, in modo da facilitare la progettazione, il miglioramento, la verifica e l'ispezione in fabbrica del prodotto. Soddisfa pienamente IEC60529:1989 +A1:1999 +A2:2013,IEC60598-1,  GB2423.37-89 (Test L: metodi di prova della polvere), GB4208, GB / T 4942.2-93 (grado di involucro protettivo dell'apparato a bassa tensione), GB7000.1  9.2.1, 9.2.2 e Figura 6, DIN40050 e IP5K0. La camera di prova della polvere è applicabile al test antipolvere IP5X e IP6X.

Macchina per prove antipolvere SC-015
